Relai Energi Baru FH20T 43A: Peralihan Beban Tinggi dan Isolasi Keselamatan untuk Aplikasi Tiang Fotovoltaik dan Pengisian Daya

Pada saat pembangkit listrik energi baru, sistem penyimpanan energi, dan tumpukan pengisian kendaraan listrik dengan cepat tersebar luas, relai energi baru, sebagai komponen peralihan utama dalam sirkuit, secara langsung mempengaruhi kestabilan pengoperasian peralatan lengkap melalui kemampuan membawa arus, tingkat isolasi keselamatan, dan keandalan jangka panjang. FH20T adalah relai PCB berdaya tinggi yang dirancang untuk kebutuhan ini. Ia menawarkan kemampuan peralihan 43A, 1 kontak Bentuk A, opsi celah kontak 2,0 mm, dan fungsi penahan hemat energi koil, menjadikannya pilihan ideal untuk inverter fotovoltaik, tiang pengisi daya, dan aplikasi lainnya.

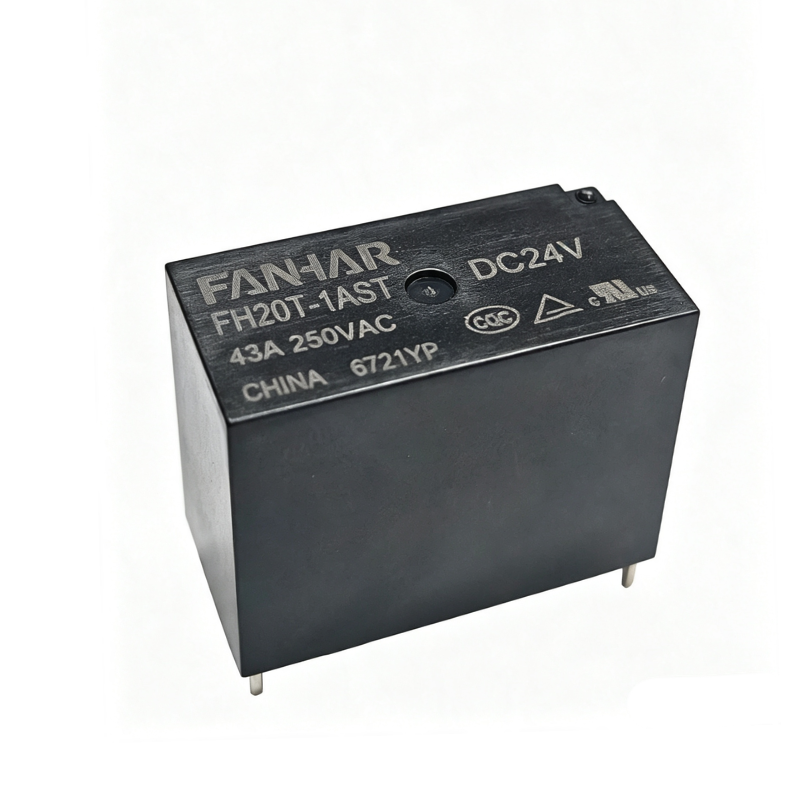

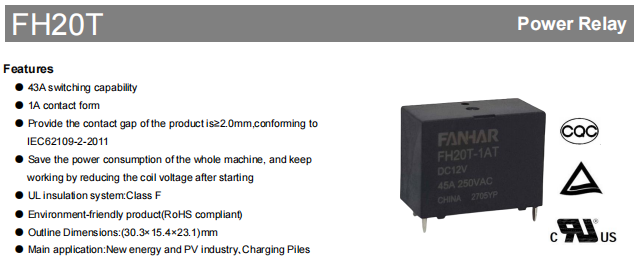

Relai Energi Baru FH20T 43A FANHAR FH20T adalah relai PCB dengan kemampuan peralihan 43A, 1 kontak Bentuk A, dan celah kontak opsional 2,0 mm. Ini sesuai dengan IEC62109-2:2011 dan cocok untuk energi baru, fotovoltaik, tiang pengisi daya, dan aplikasi lainnya. Ini mendukung pengurangan tegangan koil setelah startup untuk mempertahankan operasi, menghemat konsumsi daya secara keseluruhan. Ini fitur sistem isolasi UL Kelas F dan memenuhi RoHS. Lihat Produk →

Keunggulan Inti: Aman, Efisien, Tahan Suhu Tinggi

Kesenjangan Kontak yang Cukup, Memenuhi Standar Keamanan Fotovoltaik

Kesenjangan setelah kontak internal relai terbuka secara langsung mempengaruhi keamanan isolasi. FH20T menawarkan dua opsi celah kontak: tipe Nil standar adalah 1,8 mm, dan tipe BG adalah 2,0 mm. Jika celah kontak produk ≥2,0 mm, ini sesuai dengan IEC62109-2:2011, "Persyaratan keselamatan untuk konverter daya untuk sistem tenaga fotovoltaik." Untuk aplikasi tegangan tinggi seperti inverter fotovoltaik dan tiang pengisi daya, memilih versi BG dapat lebih memenuhi persyaratan isolasi keselamatan.

Mengurangi Tegangan Setelah Penyalaan untuk Penahanan, Secara Signifikan Menurunkan Konsumsi Daya Secara Keseluruhan

FH20T mendukung strategi kerja pengurangan tegangan koil setelah penyalaan untuk mempertahankan pengoperasian. Setelah relai ditarik, hanya tegangan kumparan yang lebih rendah yang perlu dipertahankan agar kontak tetap tertutup. Dibandingkan dengan penggerak tegangan penuh terus menerus, hal ini secara efektif dapat mengurangi konsumsi daya koil. Rekomendasi tegangan penahan yang diberikan dalam lembar data adalah:

• Suhu sekitar 23°C: tegangan penahan 40%–70% Un
• Suhu sekitar 85°C: tegangan penahan 40%–55% Un

Fungsi ini membantu mengurangi kenaikan suhu sistem dan kehilangan daya, sehingga cocok untuk pengisian tiang pancang, inverter, dan peralatan lain yang memerlukan siaga jangka panjang atau pengoperasian terus-menerus.

Sistem Isolasi UL Kelas F, Beradaptasi dengan Lingkungan Bersuhu Tinggi

FH20T menggunakan sistem insulasi UL Kelas F, yang membantu menjaga keandalan insulasi di lingkungan bersuhu tinggi. Kisaran suhu lingkungan pengoperasiannya adalah -40°C hingga 85°C, beradaptasi dengan kebutuhan suhu luas dalam skenario pengendalian industri dan energi baru.

Bahan Ramah Lingkungan, Sesuai RoHS

Produk ini mematuhi persyaratan lingkungan RoHS dan tidak mengandung zat berbahaya seperti timbal, merkuri, dan kromium heksavalen. Produk ini dapat memenuhi persyaratan wilayah dengan peraturan lingkungan hidup yang ketat, seperti Uni Eropa, untuk ekspor.

Kapasitas Beban dan Parameter Listrik

Sistem kontak FH20T menggunakan bahan AgSnO₂, yang menggabungkan ketahanan terhadap pengelasan dan erosi busur. Resistansi kontak awal dikontrol pada ≤100mΩ (dalam kondisi pengujian 6VDC 1A), memastikan kehilangan konduksi yang rendah. Dalam hal kinerja isolasi, resistansi isolasi awal mencapai 1000MΩ (500VDC), kekuatan dielektrik antara kontak terbuka adalah 2500VAC/1 menit, dan kekuatan dielektrik antara kumparan dan kontak adalah 4500VAC/1 menit, memberikan margin keamanan yang cukup untuk isolasi tegangan tinggi-rendah. Waktu pengoperasian ≤20 ms, dan waktu rilis ≤10 ms, memenuhi persyaratan kecepatan respons sebagian besar aplikasi kontrol industri dan elektronika daya.

Beban Utama dan Parameter Kelistrikan

Spesifikasi Coil dan Holding Hemat Energi

FH20T menyediakan tiga tegangan koil standar: DC5V, DC12V, dan DC24V, semuanya dengan daya nominal 3800mW. Tegangan kumparan yang berbeda sesuai dengan tegangan pengoperasian, tegangan pelepasan, arus pengenal, dan resistansi kumparan yang berbeda, memungkinkan pengguna untuk dengan cepat mencocokkan sesuai dengan tegangan kontrol sistem. Tegangan pengoperasian adalah tegangan minimum yang diperlukan untuk penarikan relai yang andal, dan desain harus memastikan bahwa tegangan penggerak tidak lebih rendah dari nilai ini; tegangan pelepasan menentukan sensitivitas pengaturan ulang daya mati.

Spesifikasi Kumparan

Kekuatan Mekanik dan Kemampuan Beradaptasi Lingkungan

Peralatan energi baru sering kali menghadapi getaran, guncangan, dan perubahan suhu yang luas. FH20T berkinerja baik dalam kinerja mekanis: ketahanan guncangan fungsional dapat mencapai 196m/s² (20g), dan ketahanan guncangan destruktif mencapai 980m/s² (100g), cukup untuk mengatasi benturan yang tidak disengaja selama pengangkutan dan pemasangan. Ketahanan getaran adalah 10Hz–55Hz dengan amplitudo 1,5 mm, memastikan pengoperasian yang stabil di dekat sumber getaran seperti kipas dan kompresor. Kisaran suhu pengoperasian adalah -40°C hingga 85°C, dan toleransi kelembapan 5%–85%, beradaptasi dengan lingkungan lembab.

Dari segi umur, umur mekanik adalah 2×10⁵ operasi, dan umur listrik adalah 2×10⁴ operasi pada 43A 250VAC, rasio ON/OFF 1s/9s, dan kondisi suhu ruangan. Data masa pakai di atas adalah nilai referensi pada kondisi pengujian yang ditentukan dalam lembar data. Masa pakai sebenarnya akan dipengaruhi oleh jenis beban, frekuensi peralihan, suhu lingkungan, dan faktor lainnya. Untuk peralatan seperti tiang pengisi daya dan inverter, tingkat umur ini dapat memenuhi siklus penggunaan normal selama beberapa tahun.

Konstruksi dan Seleksi Berdasarkan Lingkungan Operasi

FH20T menyediakan dua metode perlindungan struktur internal, yang dapat dipilih sesuai dengan kebersihan lingkungan kerja sebenarnya:

• Tahan fluks: Cocok untuk lingkungan bersih, bebas dari gas korosif seperti H₂S, SO₂, NO₂, dan debu konduktif. Jenis ini dapat mencegah penetrasi fluks selama penyolderan dan memiliki keunggulan biaya.
• Tersegel plastik: Direkomendasikan untuk lingkungan yang tidak bersih seperti lokasi industri dan lemari luar ruangan yang mungkin mengandung gas atau debu korosif. Struktur bersegel plastik dapat lebih efektif mengisolasi polutan eksternal dan memastikan resistensi kontak rendah dalam jangka panjang.

Kedua struktur tersebut memiliki dimensi garis besar yang sama: 30,3 mm (P) × 15,4 mm (L) × 23,1 mm (T). Mereka menggunakan pemasangan pin PCB standar. Toleransi tata letak PCB disarankan untuk dikontrol dalam ±0,1 mm. Untuk toleransi dimensi garis besar, lihat anotasi mendetail di lembar data.

Aplikasi Khas

FH20T terutama dirancang untuk energi baru, industri PV, dan tiang pengisi daya. Dalam aplikasi ini, ini digunakan sebagai relai daya yang dipasang di PCB untuk peralihan beban dan kontrol daya yang memerlukan kemampuan peralihan 43A, kinerja insulasi tinggi, dan tapak yang ringkas.

Inverter Fotovoltaik dan Sistem PV

FH20T dapat digunakan dalam inverter fotovoltaik dan sistem PV untuk peralihan beban, kontrol daya tambahan, dan kontrol keluaran. Jika desain harus sesuai dengan IEC62109-2:2011, versi BG dengan celah kontak 2,0 mm dapat dipilih.

Tumpukan Pengisian

Dalam tumpukan pengisian daya, FH20T dapat digunakan untuk peralihan daya internal, kontrol keluaran, dan kontrol beban tambahan. Kemampuan peralihan 43A dan pemasangan PCB membuatnya cocok untuk desain peralatan pengisian daya yang ringkas.

Peralatan Energi Baru

Untuk peralatan energi baru lainnya, FH20T menyediakan solusi peralihan untuk kontrol daya dan peralihan beban. Jika relai digunakan untuk mengalirkan arus kontinu, penurunan daya harus dievaluasi berdasarkan suhu sekitar, foil tembaga PCB, dan kenaikan suhu terminal.

Pertanyaan yang Sering Diajukan

Kesimpulan

Relai energi baru FH20T menggunakan kemampuan switching 43A, celah keamanan versi BG ≥2.0mm, kesesuaian IEC62109-2:2011, sistem insulasi UL Kelas F, dan fungsi penahan pengurang tegangan koil sebagai daya saing intinya. Ini tidak hanya memenuhi persyaratan isolasi keselamatan yang ketat dari inverter fotovoltaik, tetapi juga beradaptasi dengan upaya mencapai arus tinggi dan umur panjang pada tumpukan pengisian kendaraan listrik. Desain PCB yang ringkas dan kemampuan beradaptasi terhadap lingkungan yang fleksibel menjadikannya komponen peralihan yang andal dalam produk tenaga energi baru.

Untuk lebih banyak model tegangan koil atau layanan penyesuaian, silakan hubungi tim dukungan teknis kami. Spesifikasi dapat berubah tanpa pemberitahuan. Silakan merujuk ke lembar data resmi terbaru.
