Memahami Resistor Shunt Saat Ini: Panduan Komprehensif untuk Pengukuran Arus Presisi

Apa itu Resistor Shunt Arus?

A Resistor Shunt Saat Ini adalah komponen resistansi rendah presisi yang dirancang untuk mengukur arus listrik dengan menghasilkan penurunan tegangan kecil dan proporsional pada terminalnya. Berdasarkan Hukum Ohm (V = I × R), resistor ini mengubah aliran arus menjadi sinyal tegangan yang dapat diukur, memungkinkan pemantauan arus yang akurat tanpa mengganggu pengoperasian rangkaian secara signifikan.

Komponen-komponen penting ini banyak digunakan di bidang elektronika daya, sistem manajemen baterai, otomasi industri, dan aplikasi otomotif di mana penginderaan arus yang tepat sangat penting untuk optimalisasi kinerja dan pemantauan keselamatan.

Karakteristik Utama Resistor Shunt Saat Ini

Prinsip Operasi Dasar

Resistor shunt arus beroperasi dengan prinsip yang sederhana namun elegan:

• Ketika ditempatkan secara seri dengan beban, resistor menghasilkan penurunan tegangan sebanding dengan arus yang mengalir melaluinya
• Tegangan ini diukur menggunakan rangkaian amplifikasi impedansi tinggi atau konverter analog-ke-digital
• Arus terukur dihitung dengan rumus: I = V ÷ R, dimana resistansinya tetap konstan
• Nilai resistansi umumnya berkisar dari mikro-ohm hingga puluhan miliohm untuk meminimalkan kehilangan daya

Parameter Kinerja Penting

Memilih yang sesuai Resistor Shunt Saat Ini memerlukan evaluasi yang cermat terhadap beberapa spesifikasi utama:

• Nilai Resistansi: Biasanya berkisar antara 0,1 mΩ hingga 100 mΩ, dipilih berdasarkan arus maksimum dan penurunan tegangan yang dapat diterima
• Peringkat Daya: Menentukan kapasitas pembuangan panas, dihitung menggunakan P = I² × R dengan margin keamanan 25-50%.
• Koefisien Suhu (TCR): Mengukur stabilitas resistensi di seluruh variasi suhu, dengan shunt premium yang menawarkan ±10 ppm/°C atau lebih rendah
• Toleransi: Menunjukkan tingkat presisi, mulai dari ±0,01% untuk tingkat laboratorium hingga ±1-5% untuk aplikasi umum
• Penurunan Tegangan: Nilai standar mencakup 50mV, 75mV, atau 100mV pada arus pengenal untuk kompatibilitas dengan instrumen pengukuran

Jenis Resistor Shunt Arus

Shunt Arus Presisi vs. Shunt Standar

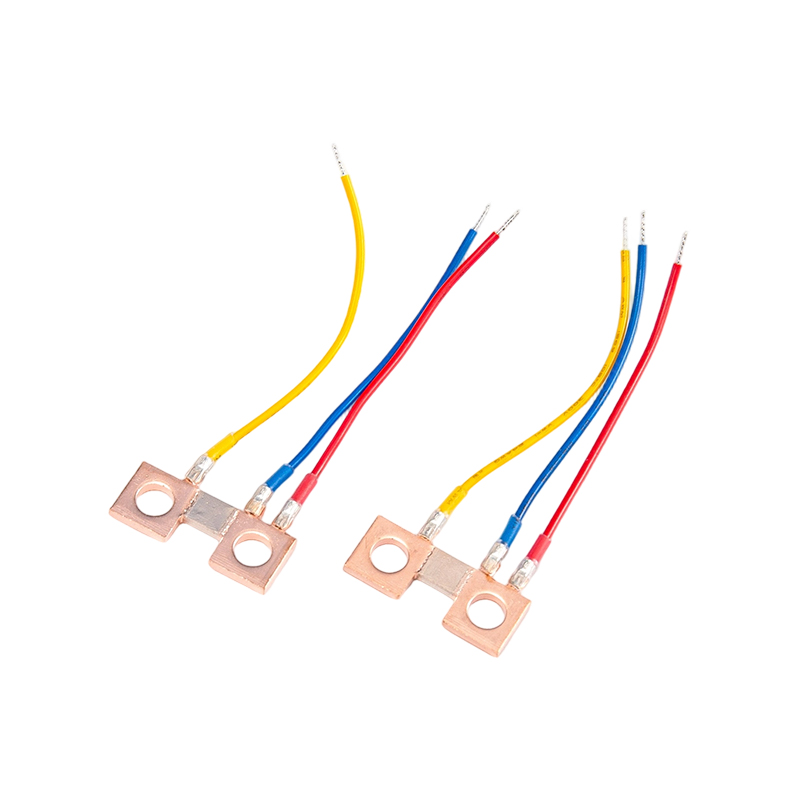

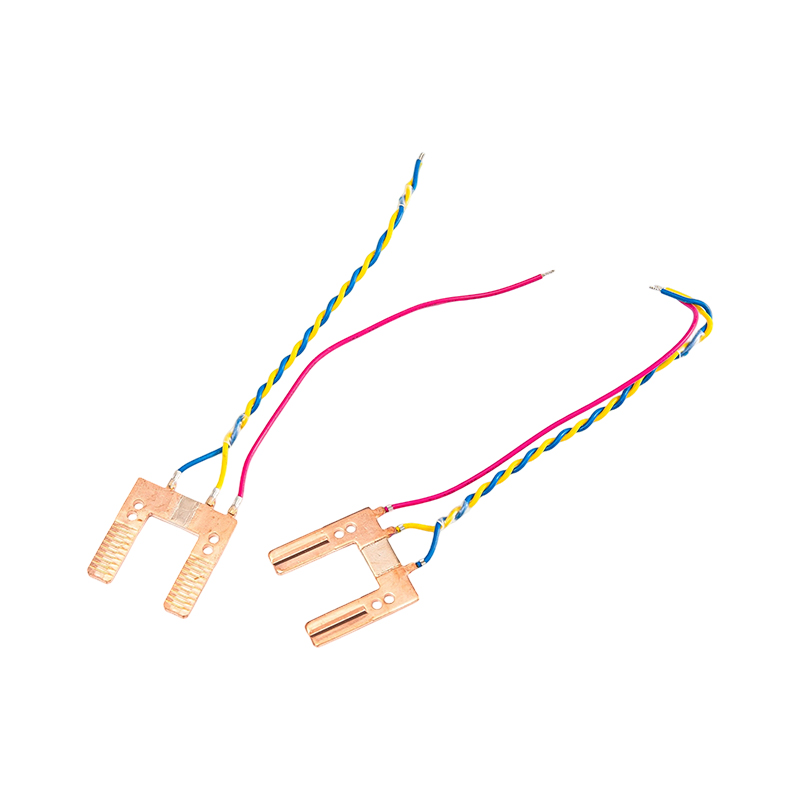

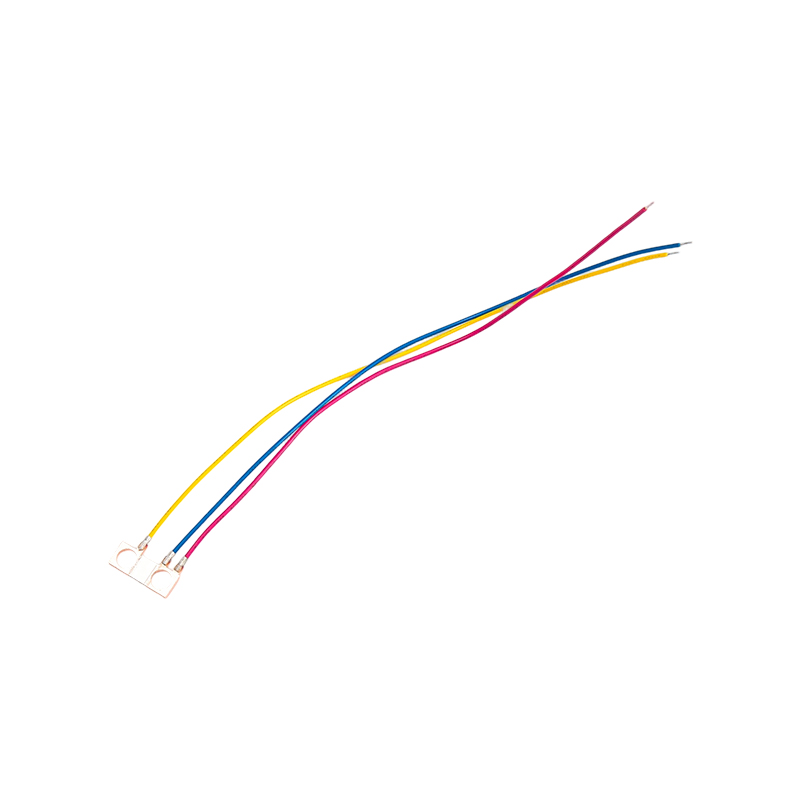

Shunt Arus Presisi resistor mewakili tingkat tertinggi teknologi penginderaan arus, dirancang untuk aplikasi yang menuntut akurasi dan stabilitas luar biasa. Komponen khusus ini meminimalkan kesalahan pengukuran melalui pemilihan material dan proses manufaktur yang canggih.

Pembeda utama dari Shunt Arus Presisi meliputi:

• Nilai TCR yang sangat rendah (sering kali di bawah ±10 ppm/°C) memastikan penyimpangan minimal pada suhu pengoperasian
• Spesifikasi toleransi yang ketat (±0,01% hingga ±0,1%) untuk kemampuan pengulangan pengukuran yang unggul
• Koneksi Kelvin empat terminal yang menghilangkan kesalahan resistansi timbal
• Stabilitas jangka panjang dengan efek penuaan minimal selama periode operasional yang lama
• Kinerja unggul di laboratorium kalibrasi, peralatan pengujian, dan sistem pemantauan kritis

Konfigurasi Resistor Shunt Arus DC

Resistor Shunt Arus DC secara khusus dioptimalkan untuk aplikasi arus searah, menampilkan metode konstruksi yang mengatasi tantangan unik pengukuran DC:

• Konstruksi paduan Manganin atau Constantan menghasilkan EMF termal mendekati nol
• Desain yang dipasang di panel dengan terminal yang kokoh untuk lingkungan industri
• Output 75mV standar pada arus pengenal untuk integrasi tanpa batas dengan meter analog
• Kapasitas kelebihan beban yang tinggi (biasanya 120% dari arus pengenal selama 2 jam)
• Suhu pengoperasian berkisar antara -40°C hingga 60°C untuk kondisi industri yang keras.

Shunt Listrik dengan Teknologi Konstruksi

Shunt Listrik diproduksi menggunakan berbagai teknologi, masing-masing menawarkan keunggulan berbeda:

• Shunt Foil Logam: Memberikan presisi luar biasa dengan TCR serendah ±5 ppm/°C, ideal untuk aplikasi frekuensi tinggi dan presisi

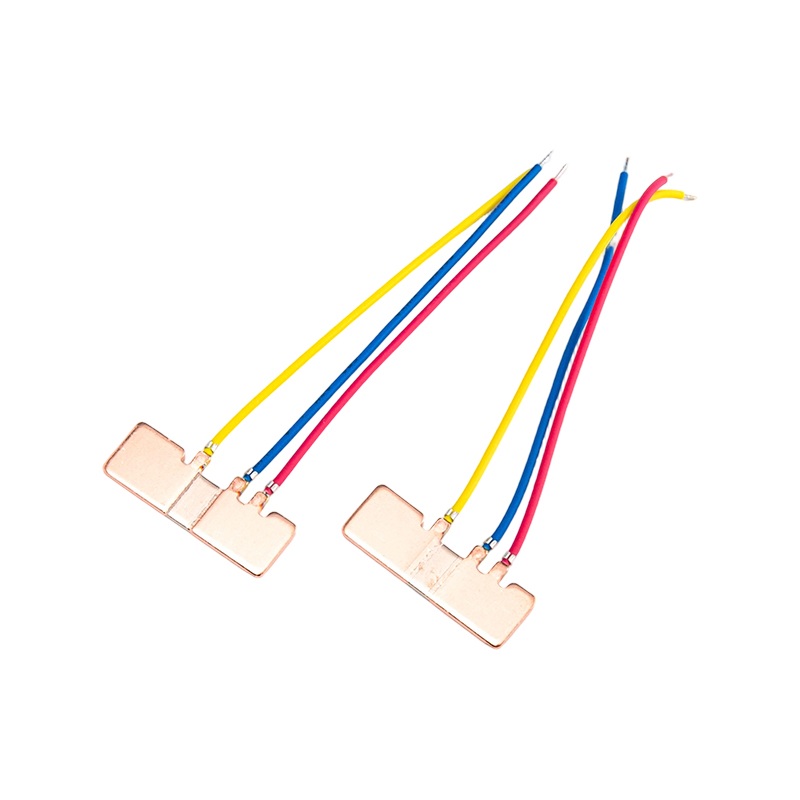

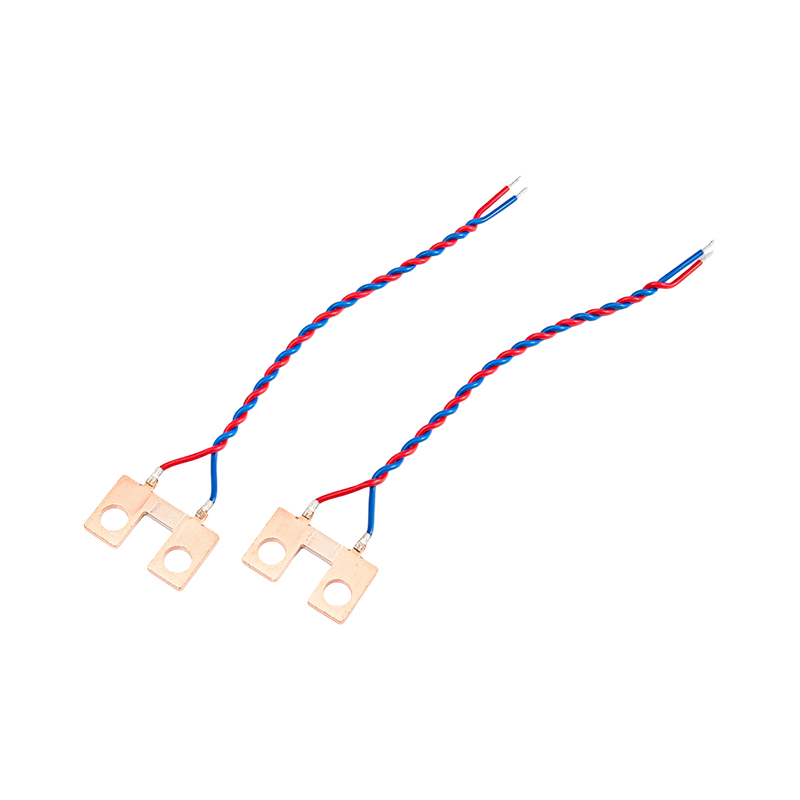

• Shunt Strip/Pelat Logam: Menawarkan penanganan daya yang sangat baik dan kemampuan lonjakan arus untuk penggerak otomotif dan industri
• Shunt Wirewound: Memberikan stabilitas unggul dan kapasitas daya tinggi, meskipun dengan induktansi yang lebih tinggi membatasi kinerja AC
• Shunt Film Tebal: Solusi hemat biaya untuk aplikasi volume tinggi dengan persyaratan presisi sedang

Aplikasi di Seluruh Industri

Sistem Otomotif dan Kendaraan Listrik

Sektor otomotif mewakili salah satu pasar dengan pertumbuhan tercepat Resistor Shunt Saat Inis , didorong oleh elektrifikasi kendaraan dan sistem elektronik canggih. Aplikasi penting meliputi:

• Sistem Manajemen Baterai (BMS) memantau arus pengisian/pengosongan untuk estimasi status pengisian daya
• Pengisi daya terpasang (OBC) memberikan umpan balik untuk kontrol arus dan perlindungan beban berlebih
• Kontrol motor traksi memungkinkan pengaturan torsi dan kecepatan yang tepat
• Konverter DC-DC memastikan distribusi daya yang efisien di seluruh subsistem kendaraan
• Unit distribusi daya tegangan tinggi memerlukan komponen berkualifikasi AEC-Q200

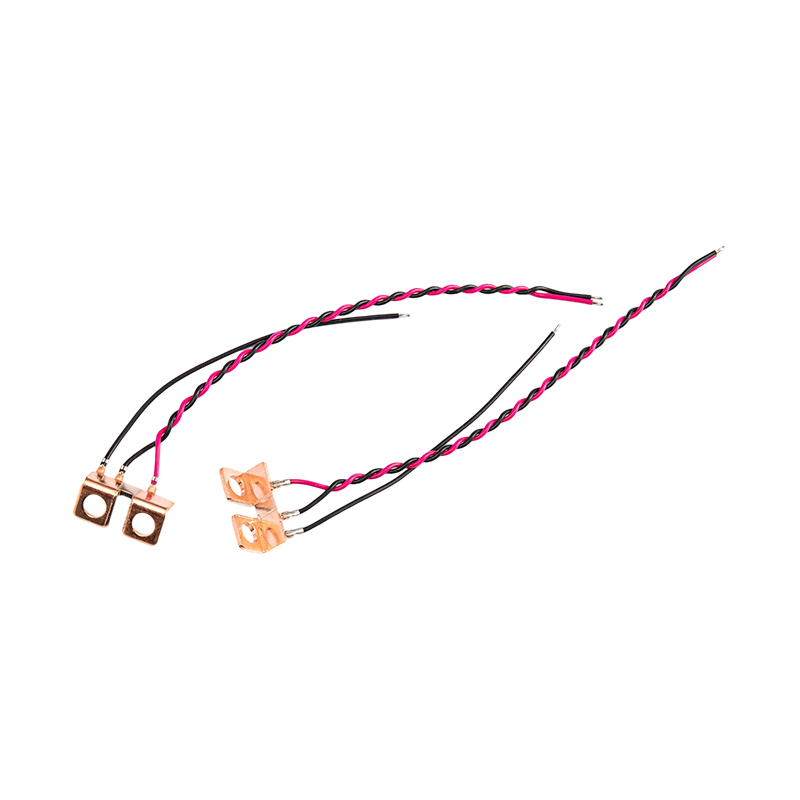

Elektronika Tenaga Industri

Pengaruh aplikasi industri Shunt Arus Presisis untuk:

• Sistem penggerak motor memerlukan umpan balik arus real-time untuk pengendalian vektor
• Pemantauan catu daya, memastikan pengaturan beban dan deteksi kesalahan
• Penggerak servo menuntut penginderaan arus presisi tinggi untuk kontrol posisi
• Sistem pengukuran energi memerlukan pengukuran konsumsi yang akurat
• Inverter energi terbarukan melacak aliran arus dalam sistem tenaga surya dan angin

Elektronik Konsumen dan Telekomunikasi

Kompak Resistor Shunt Saat Inis aktifkan fungsionalitas tingkat lanjut di:

• Manajemen baterai ponsel cerdas memastikan siklus pengisian daya yang aman
• Adaptor daya laptop memantau arus keluaran
• Stasiun pangkalan 5G mengelola distribusi daya di seluruh amplifier RF
• Peralatan pusat data melacak konsumsi daya di tingkat server
• Perangkat yang dapat dipakai mengoptimalkan masa pakai baterai melalui pemantauan arus yang tepat

Pertimbangan Desain dan Praktik Terbaik

Implementasi Koneksi Kelvin

Untuk mencapai akurasi maksimum dengan resistansi rendah Resistor Shunt Saat Inis , menerapkan koneksi Kelvin (4-kabel) yang tepat sangatlah penting. Teknik ini memisahkan jalur pembawa arus dari jalur penginderaan tegangan, menghilangkan kesalahan yang disebabkan oleh resistansi timbal dan kontak.

Pedoman pelaksanaannya meliputi:

• Rutekan garis indra dari tepi bagian dalam bantalan resistor yang paling dekat dengan elemen resistif
• Pertahankan panjang dan dimensi yang sama untuk jejak indera guna memastikan pengukuran yang seimbang
• Posisikan amplifier indra arus sedekat mungkin dengan shunt
• Hindari vias pada bantalan shunt untuk mencegah wicking solder dan resistensi yang tidak merata

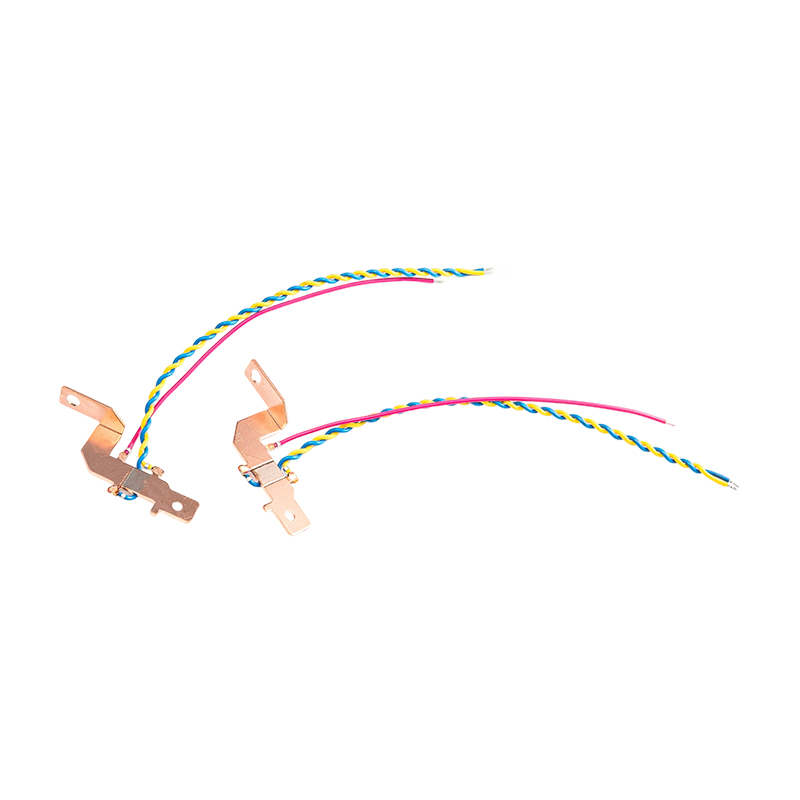

• Gunakan perutean pasangan diferensial untuk saluran indra guna menolak derau mode umum

Strategi Manajemen Termal

Pembuangan daya masuk Resistor Shunt Arus DC menghasilkan panas yang dapat mempengaruhi akurasi pengukuran. Manajemen termal yang efektif memerlukan:

• Penurunan daya yang tepat—mengoperasikan resistor di bawah peringkat maksimum untuk memperpanjang masa pakai
• Area tembaga yang memadai pada PCB untuk penyebaran panas
• Pertimbangan suhu lingkungan dan aliran udara dalam desain kandang
• Pemilihan material dengan TCR rendah untuk meminimalkan penyimpangan yang disebabkan oleh suhu
• Penggunaan bahan antarmuka termal saat memasang shunt tipe panel

Penginderaan Sisi Tinggi vs. Sisi Rendah

Penempatan Shunt Listrik dalam sirkuit mempengaruhi kinerja sistem:

Panduan Seleksi untuk Insinyur

Menghitung Persyaratan Resistansi

Menentukan yang optimal Resistor Shunt Saat Ini nilai melibatkan penyeimbangan beberapa faktor:

• Penurunan tegangan target: Biasanya 50-100mV untuk kompatibilitas dengan ADC dan meter standar
• Arus maksimum: Hitung R = V ÷ I untuk menentukan resistansi yang diperlukan
• Disipasi daya: Pastikan P = I² × R tetap dalam batas terukur dengan margin keamanan
• Rasio sinyal terhadap kebisingan: Pastikan penurunan tegangan melebihi tingkat kebisingan sistem untuk pengukuran yang andal

Kriteria Pemilihan Bahan

Komposisi paduan berdampak langsung Shunt Arus Presisi kinerja:

• Manganin: Lebih disukai untuk aplikasi presisi dengan TCR ~±10-50 ppm/°C dan stabilitas jangka panjang yang sangat baik
• Konstantan: Menawarkan stabilitas yang baik dengan TCR moderat untuk penggunaan industri umum
• Zeranin: Paduan canggih memberikan TCR ultra-rendah untuk persyaratan presisi tertinggi
• Tembaga: Digunakan dalam aplikasi arus tinggi yang mengutamakan biaya

Pertanyaan Umum

Apa perbedaan antara resistor shunt arus dan resistor indra arus?

Meskipun istilah-istilah tersebut sering digunakan secara bergantian, istilah-istilah tersebut biasanya menyiratkan kasus penggunaan yang berbeda. Resistor rasa saat ini umumnya merupakan komponen resistansi rendah yang diintegrasikan ke dalam sirkuit elektronik untuk pemantauan dan kontrol, dirancang dengan respons frekuensi terkontrol untuk aplikasi presisi. Resistor shunt saat ini sering dikaitkan dengan pengukuran arus yang lebih tinggi dan dapat digunakan dalam distribusi daya, instrumentasi, atau aplikasi pengukuran. Keduanya mengandalkan prinsip Hukum Ohm yang sama namun berbeda dalam skala, konstruksi, dan lingkungan penerapannya.

Bagaimana cara memilih nilai resistansi yang tepat untuk resistor shunt saya saat ini?

Memilih yang sesuai resistance involves calculating based on your maximum current and desired voltage drop. Use the formula R = V ÷ I, where V is your target sense voltage (typically 50-100mV), and I is the maximum current. For example, measuring 50A with a 75mV drop requires R = 0.0015Ω (1.5mΩ). Ensure the resulting power dissipation (P = I² × R) stays within the resistor's rating with at least 25% safety margin. Lower resistance minimizes power loss but produces smaller signals requiring more sensitive measurement circuits.

Apa itu TCR, dan mengapa penting untuk resistor shunt arus?

TCR (Koefisien Suhu Perlawanan) mengukur seberapa besar perubahan resistansi terhadap suhu, dinyatakan dalam ppm/°C (bagian per juta per derajat Celcius). Untuk resistor shunt dengan TCR 100 ppm/°C dan resistansi awal 100Ω, perubahan suhu 50°C menyebabkan pergeseran resistansi 0,5Ω. Hal ini berdampak langsung pada akurasi pengukuran—TCR yang lebih tinggi berarti kesalahan yang lebih besar seiring dengan perubahan suhu. Premi Shunt Arus Presisis menawarkan TCR serendah ±10 ppm/°C, penting untuk otomotif (-40°C hingga 125°C) dan aplikasi industri di mana fluktuasi suhu signifikan.

Apa itu koneksi Kelvin dan kapan saya harus menggunakannya?

Sambungan Kelvin (4 kabel) menggunakan empat terminal: dua untuk mengalirkan arus dan dua terminal indera khusus untuk pengukuran tegangan. Hal ini menghilangkan kesalahan dari timbal dan resistansi kontak, yang dapat menyebabkan kesalahan pengukuran 10-15% dalam konfigurasi 2 kabel saat mengukur shunt rentang miliohm. Gunakan koneksi Kelvin untuk semua Shunt Arus Presisi aplikasi, terutama ketika nilai resistansi di bawah 10mΩ atau ketika diperlukan akurasi yang lebih baik dari 0,5%. Implementasinya melibatkan perutean jalur indra dari dalam bantalan resistor dan mempertahankan panjang jejak yang sama.

Bagaimana resistor shunt arus dibandingkan dengan sensor efek Hall untuk pengukuran arus?

Resistor Shunt Saat Inis menawarkan akurasi yang lebih tinggi (terutama pada DC/frekuensi rendah), biaya lebih rendah, dan respons frekuensi lebih luas, tetapi menghasilkan panas (kerugian I²R) dan tidak menyediakan isolasi galvanik. Sensor efek hall memberikan isolasi bawaan dan kehilangan daya yang dapat diabaikan namun memiliki akurasi sedang yang dipengaruhi oleh medan magnet eksternal, dan biaya lebih tinggi. Untuk aplikasi DC yang memerlukan presisi tinggi, seperti sistem manajemen baterai, resistor shunt biasanya lebih disukai. Sensor hall lebih disukai ketika isolasi sangat penting atau dalam aplikasi arus tinggi yang memerlukan pembuangan panas.

Berapa penurunan tegangan standar untuk resistor t shunt DC?

Standar industri Resistor Shunt Arus DC biasanya menghasilkan 75mV pada arus pengenal, meskipun varian 50mV dan 100mV juga umum. Standardisasi ini memastikan kompatibilitas dengan meter panel analog dan instrumen pengukuran yang dirancang untuk rentang tegangan spesifik ini. Misalnya, shunt 100A/75mV memiliki resistansi 0,00075Ω, sedangkan shunt 50A/75mV memiliki resistansi 0,0015Ω. Saat memilih shunt untuk peralatan yang ada, verifikasi persyaratan voltase skala penuh meteran untuk memastikan penskalaan dan akurasi yang tepat.

Bisakah resistor shunt arus digunakan dalam aplikasi AC?

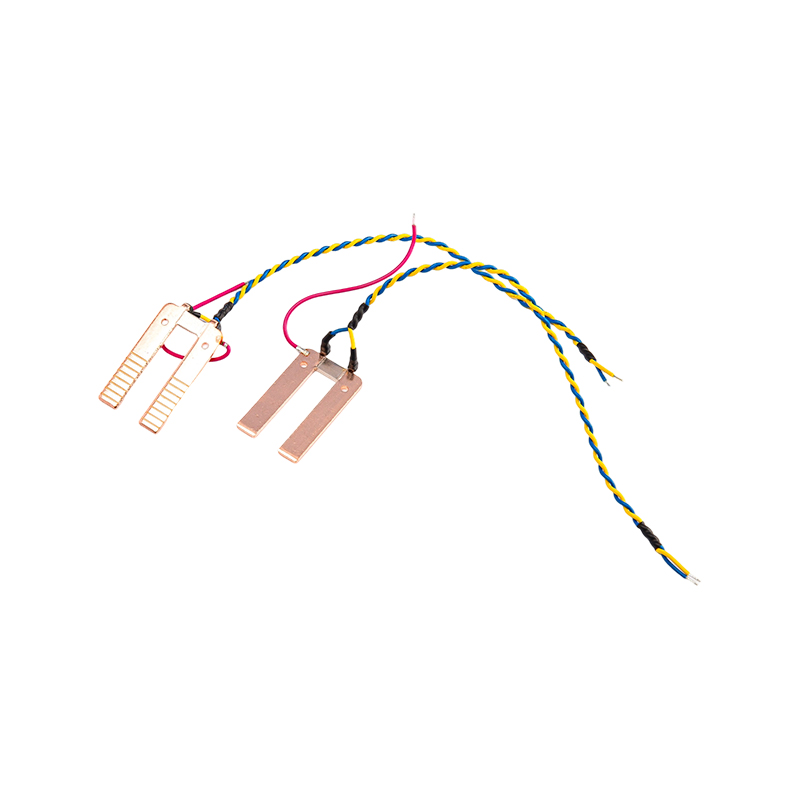

Ya, Resistor Shunt Saat Inis berfungsi untuk pengukuran AC, namun pertimbangannya berbeda dengan aplikasi DC. Wirewound shunt menunjukkan induktansi yang dapat menyebabkan pergeseran fasa dan kesalahan pengukuran pada frekuensi yang lebih tinggi. Foil logam atau shunt pelat logam menawarkan induktansi yang lebih rendah dan kinerja AC yang lebih baik. Untuk aplikasi AC murni, transformator arus (CT) sering kali lebih disukai karena menyediakan isolasi dan menangani arus tinggi tanpa menghasilkan panas. Namun, untuk persyaratan AC bias DC atau rentang frekuensi lebar, resistor shunt tetap efektif bila ditentukan dengan benar untuk respons frekuensi.

Apa yang menyebabkan kesalahan pengukuran resistor shunt arus, dan bagaimana cara meminimalkannya?

Sumber kesalahan utama meliputi: penyimpangan termal (diminimalkan dengan memilih bahan dengan TCR rendah), resistansi timbal (dihilangkan melalui koneksi Kelvin), tegangan termoelektrik (dikurangi dengan penggunaan bahan yang konsisten dan gradien suhu), masalah tata letak PCB (ditangani melalui perutean jejak yang tepat dan penempatan amplifier), dan pemanasan sendiri (dikelola melalui desain termal dan penurunan daya). Faktor tambahan termasuk kualitas penyolderan, resistansi kontak pada terminal, dan interferensi elektromagnetik. Mengikuti pedoman tata letak pabrikan dan menerapkan manajemen termal yang tepat dapat mengurangi kesalahan total hingga di bawah 0,1% dalam aplikasi presisi.

Sertifikasi apa yang harus saya cari dalam resistor shunt arus otomotif?

Untuk aplikasi otomotif, carilah Resistor Shunt Saat Inis dengan kualifikasi AEC-Q200—standar global untuk pengujian tegangan komponen pasif di lingkungan otomotif. Sertifikasi penting lainnya mencakup ISO9001 (manajemen mutu), ISO14001 (lingkungan), dan ISO45001 (kesehatan dan keselamatan kerja). Untuk pasar internasional, pengakuan UL, sertifikasi TUV, dan kepatuhan terhadap arahan EU ROHS/REACH memastikan kepatuhan terhadap peraturan. Sertifikasi ini menjamin komponen dapat tahan terhadap rentang suhu otomotif (-40°C hingga 125°C), getaran, dan persyaratan keandalan jangka panjang.

Bagaimana cara menghitung peringkat daya yang diperlukan untuk resistor shunt saya saat ini?

Hitung disipasi daya menggunakan P = I² × R, dimana I adalah arus kontinu maksimum, dan R adalah resistansi shunt. Terapkan margin keamanan 25-50% di atas daya yang dihitung. Misalnya, dengan 20A melalui shunt 5mΩ: P = 20² × 0,005 = 2W. Pilih resistor berperingkat 3W atau lebih tinggi. Pertimbangkan kurva penurunan daya—banyak resistor yang harus diturunkan dayanya di atas suhu sekitar 70°C. Untuk aplikasi pulsa, verifikasi kemampuan pulsa resistor karena penanganan daya puncak sering kali melebihi peringkat kontinu. Selalu lihat lembar data pabrikan untuk persyaratan penurunan peringkat tertentu.
