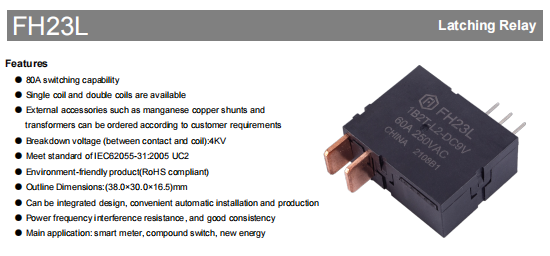

Itu FH23L adalah kinerja tinggi relai pengunci listrik dirancang untuk meteran pintar, sakelar majemuk, dan aplikasi energi baru. Dengan kapasitas peralihan yang kuat sebesar 80A dan kinerja listrik yang sangat baik, FH23L mempertahankan pengoperasian yang stabil di lingkungan yang keras dan memenuhi persyaratan standar UC2 IEC62055-31:2005.

Keuntungan Inti

Hemat energi: Desain retensi magnetik hanya memerlukan energi listrik selama keadaan peralihan, sehingga mengurangi konsumsi energi secara signifikan

Beban ultra: arus peralihan maksimum 80A, kapasitas peralihan 15.000VA, memenuhi permintaan daya yang tinggi

Tahan lama: Masa pakai mekanis hingga 100.000 siklus, masa pakai listrik 5.000 siklus (standar UC2)

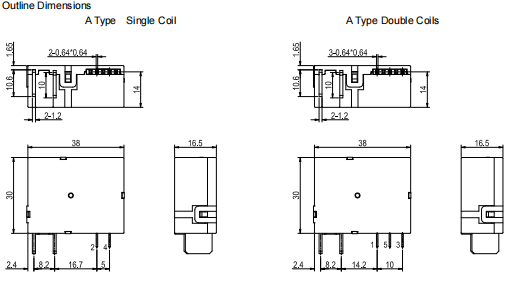

Desain ringkas: Ukuran ringkas 38,0 x 30,0 x 16,5 mm, mudah untuk pemasangan otomasi

Kepatuhan Lingkungan: Sesuai RoHS, produk ramah lingkungan

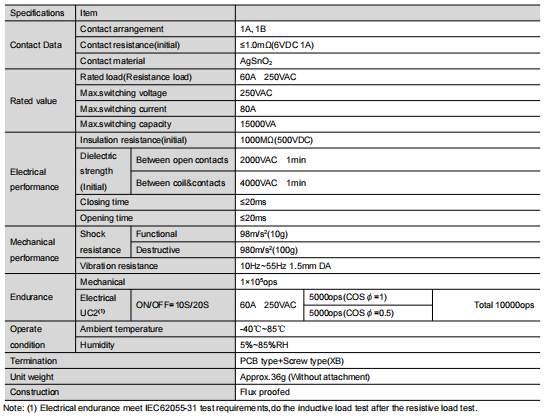

Sorotan Parameter Teknis

Karakteristik Listrik

Resistansi Kontak: ≤1.0mΩ (nilai awal)

Resistansi Isolasi: 1000MΩ (500VDC)

Kekuatan Penahan Tegangan : 2000VAC (1 menit)

Waktu Peralihan: ≤20ms (tutup/putuskan)

Adaptasi Lingkungan

Suhu Pengoperasian: -40℃~85℃ Kisaran Suhu Lebar

Kisaran Kelembaban: 5% ~85%RH

Ketahanan Getaran: 10Hz~55Hz, amplitudo 1,5mm

Resistensi Benturan: Fungsional 98m/s²(10g), Merusak 980m/s²(100g)

Konfigurasi Serbaguna

Itu FH23L provides flexible configuration options to meet the needs of different applications:

Opsi Jenis Kumparan

Versi Single Coil: menghemat ruang, menyederhanakan kabel

Versi Dual Coil: kontrol independen terhadap pembukaan dan penutupan, pengoperasian yang lebih andal

Spesifikasi tegangan

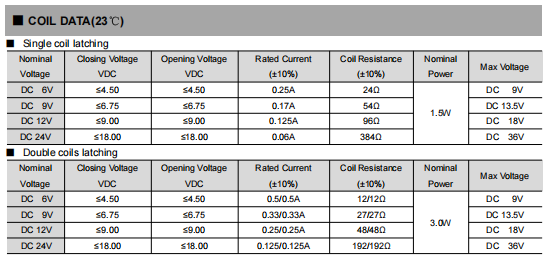

Mendukung berbagai voltase DC: 6V/9V/12V/24V, setiap spesifikasi voltase menyediakan parameter pemblokiran/pelepasan voltase terperinci

Aksesori opsional

Aksesori eksternal seperti shunt dan trafo mangan-tembaga tersedia sesuai dengan kebutuhan pelanggan

Skenario aplikasi yang umum

Sistem pengukuran cerdas: kontrol presisi, pengoperasian konsumsi energi rendah

Peralatan energi baru: inverter surya, sistem kontrol tenaga angin

Perangkat switching komposit: Peralihan sirkuit keandalan tinggi

Sistem rumah pintar: Pemasangan rel DIN, menghemat ruang

Rekomendasi pemasangan dan penggunaan

Tegangan penggerak yang direkomendasikan adalah 1~1,5 kali dari tegangan pengenal

Lebar pulsa ≥50ms, hindari pemberian energi dalam waktu lama (lebih dari 1 menit)

Penyolderan titik disarankan untuk terminal beban, hindari penyolderan reflow atau penyolderan gelombang

Konfirmasikan status relai sebelum digunakan, dan setel ulang jika perlu

Layanan yang disesuaikan

FH23L mendukung penyesuaian yang dipersonalisasi, termasuk bahan Kontak, jenis pemasangan PCB, konfigurasi koil, dll. Tim teknik kami dapat memberi Anda dukungan dan solusi teknis profesional.

Hubungi kami hari ini untuk konfigurasi optimal relai pengunci listrik FH23L, yang menyediakan solusi peralihan yang andal untuk meteran pintar dan proyek energi baru Anda!

Itu FH23L Latching Relay delivers high-performance switching with 80A capacity and 15000VA rating, featuring energy-efficient operation (zero power in steady state) and extended lifespan (100,000 mechanical operations). Its compact 38×30×16.5mm design withstands extreme temperatures (-40℃ to 85℃), making it ideal for smart meters, renewable energy systems, and industrial automation. Available in single/dual coil configurations (6-24VDC) with custom accessory options, this RoHS-compliant, ISO-certified relay offers reliable power control.
