Itu Relai FH37 adalah komponen kontrol dengan keandalan tinggi yang dibuat terutama untuk situasi industri yang parah. Ini mengintegrasikan kapasitas switching yang tinggi hingga 15A, konfigurasi kontak yang fleksibel, struktur mekanis yang kuat, dan fitur pemasangan yang mudah digunakan. Produk ini memiliki desain tahan fluks dan dilengkapi dengan penutup debu transparan, mendukung berbagai mode pemasangan, dan kompatibel dengan berbagai soket relai. Ia berupaya memberikan solusi kontrol beban yang andal, tahan lama, dan mudah dirawat untuk sistem otomasi industri. Spesifikasi ini memberikan gambaran komprehensif tentang karakteristik teknis dan parameter kinerjanya untuk mendukung pemilihan dan aplikasi Anda.

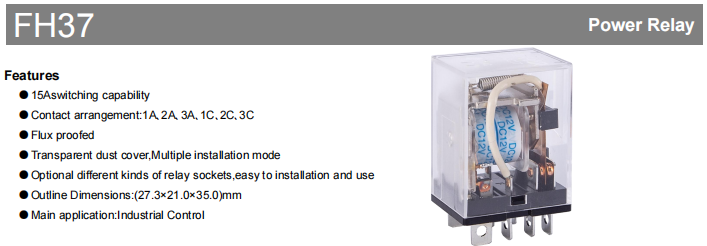

Fitur Produk Inti
Itu main strength of the FH37 relay lies in its outstanding electrical and mechanical performance. It has a switching capability of up to 15A, accommodating loads of 250VAC and 30VDC, with a maximum switching capacity of 3750VA (450W). The relay contacts consist of AgSnO₂ (Silver Tin Oxide), providing conductivity and extended durability.
Itu design emphasises convenience and reliability for industrial applications. The flux-proof design safeguards internal components from contamination during soldering, while the transparent dust cover facilitates straightforward visual assessment of the relay condition. With compact dimensions of 27.3 × 21.0 × 35.0 mm and a PCB insertion mounting style, it is suitable for high-density layouts. Its modular design further simplifies installation and maintenance.
Spesifikasi Teknis Terperinci

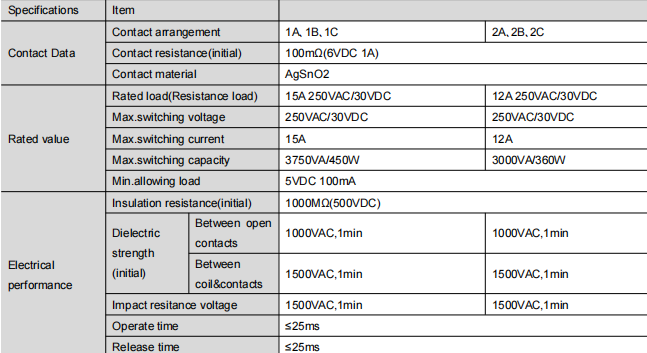

Kinerja Listrik
Konfigurasi Kontak: Tersedia dalam bentuk seperti 1A, 1B, 1C, dll.
Resistensi Kontak Awal: ≤ 100mΩ (diukur pada 6VDC, 1A).
Nilai Beban: 15A @ 250VAC / 30VDC (beban resistif).
Tegangan Pengalihan Maksimum: 250VAC / 30VDC.
Arus Pengalihan Maksimum: 15A.
Resistansi Isolasi: ≥ 1000MΩ (pada 500VDC).
Kekuatan Dielektrik:
Antara kontak terbuka: 1000VAC selama 1 menit.
Antara koil dan kontak: 1500VAC selama 1 menit.
Kecepatan Peralihan: Waktu operasi ≤ 25 ms, Waktu pelepasan ≤ 25 ms.
Masa Pakai Listrik: 100.000 pengoperasian pada beban resistif terukur (15A, 250VAC/30VDC), dengan siklus ON/OFF 1s/9s pada suhu kamar.

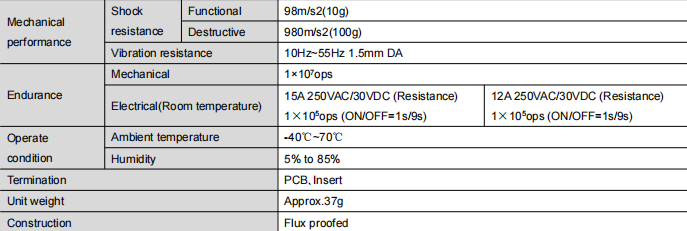

Kinerja Mekanik & Lingkungan
Kehidupan Mekanik: Hingga 10.000.000 operasi.
Ketahanan Guncangan:
Fungsional: 98 m/s² (10g).
Merusak: 980 m/s² (100g).
Ketahanan Getaran: 10Hz–55Hz, 1,5 mm DA.
Suhu Pengoperasian: -40℃ hingga 70℃.
Kelembaban Pengoperasian: 5% hingga 85% RH (non-kondensasi).
Ciri-ciri Fisik
Tipe Terminal: Gaya penyisipan PCB.
Berat: Kira-kira. 37 gram.
Konstruksi: Desain tersegel tahan fluks.

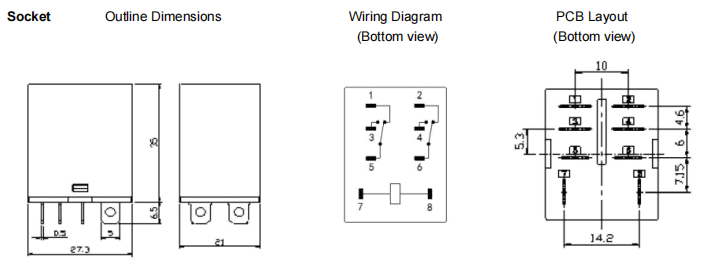

Informasi Instalasi & Dimensi
Untuk detail posisi lubang pemasangan dan dimensi tata letak, silakan lihat gambar produk (indeks referensi: [38, 113, 925, 346]).
Catatan Toleransi:
Toleransi dimensi garis besar:
≤ 1mm: ±0,2mm
1mm dan <5mm: ±0,3mm
≥5mm: ±0,5mm
Toleransi tata letak PCB (kecuali ditentukan): ±0,1 mm
Ringkasan
Itu FH37 series relay stands as a reliable foundation for pengendalian industri aplikasi, berkat kapasitas peralihan yang tinggi, umur mekanik dan listrik yang luar biasa, ketahanan lingkungan yang kuat, dan desain instalasi yang berpusat pada pengguna. Ini tidak hanya memenuhi tuntutan ketat akan pengoperasian yang andal di lingkungan yang sulit namun juga meningkatkan pemeliharaan sistem melalui arsitekturnya yang transparan dan modular. Saat Anda memilih FH37, Anda mendapatkan bagian mendasar untuk sistem kontrol Anda yang tahan lama dan stabil.
