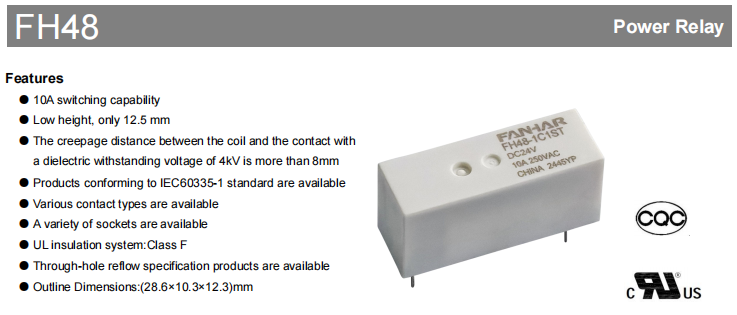

Relai Industri FH48

Peralatan otomasi, peralatan rumah tangga, dan sistem kontrol industri semuanya bergantung pada relay karena dapat diandalkan dan hemat ruang. Tujuan inilah yang dirancang untuk relai seri FH48. Ini mengintegrasikan kemampuan peralihan yang tinggi. Ini juga memiliki desain ultra-tipis. Produk ini memiliki kinerja insulasi. Ini memiliki sertifikasi yang luas. Hal ini memberi para insinyur solusi yang tangguh dan ringkas.

Keuntungan Inti

Inti dari seri FH48 terletak pada keseimbangan teknisnya yang presisi. Meskipun dimensinya ringkas 28.6×10.3×12.3mm, ia mampu mengalihkan beban hingga 10A. Ketinggiannya yang sangat rendah, hanya 12,5 mm, sangat patut diperhatikan, karena memberikan ruang berharga untuk perangkat elektronik yang semakin ramping dan tata letak PCB dengan kepadatan tinggi. Produk ini menggunakan desain tahan fluks atau konstruksi yang seluruhnya dilapisi plastik, secara efektif menolak debu, kelembapan, dan gas berbahaya (seperti H₂S dan SO₂), sehingga memastikan pengoperasian yang stabil pada spektrum suhu yang luas dari -40℃ hingga 85℃ dan mengakomodasi berbagai lingkungan mulai dari ruangan bersih hingga industri pengaturan.

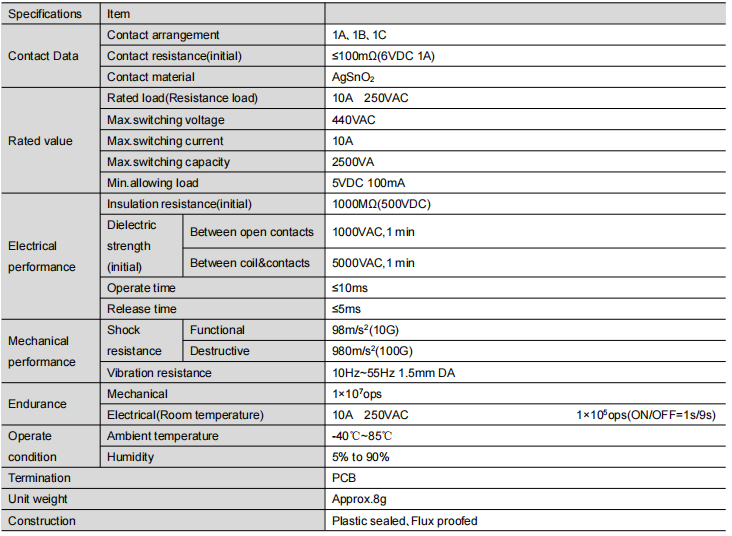

Parameter Teknis dan Kinerja Utama

Rangkaian relai ini menawarkan kinerja luar biasa dan detail yang andal:

Kinerja Listrik : Menggunakan bahan kontak perak timah oksida (AgSnO₂), menawarkan ketahanan yang kuat terhadap erosi busur. Resistansi kontak awal serendah ≤100mΩ, memastikan konsumsi daya rendah dan umur panjang. Resistansi isolasi mencapai 1000MΩ, dan kekuatan dielektrik antara koil dan kontak adalah 5000VAC, memastikan penghalang keamanan yang kuat.

Mekanik dan Daya Tahan : Waktu pengoperasian dan pelepasan yang cepat (≤10ms / ≤5ms) memastikan respons yang cepat. Daya tahan mekanis hingga 10 juta operasi. Di bawah beban terukur 10A 250VAC, ketahanan listrik juga mencapai 10 juta pengoperasian, memenuhi kebutuhan pengoperasian stabil jangka panjang.

Penggerak Fleksibel : Menyediakan beragam opsi tegangan koil dari DC5V hingga DC60V, dengan konsumsi daya mulai dari 250mW hingga 300mW, memfasilitasi integrasi tanpa batas dengan beragam sirkuit kontrol.

Panduan Konfigurasi dan Pemilihan yang Fleksibel

Seri FH48 menyediakan konfigurasi yang sangat fleksibel untuk memenuhi kebutuhan desain sirkuit yang berbeda:

Formulir Kontak : Menawarkan tiga konfigurasi penting: 1A (biasanya terbuka), 1B (biasanya tertutup) dan 1C (changeover).

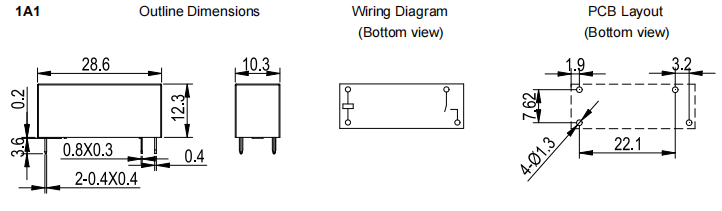

Tipe Pemasangan : Banyak konfigurasi pin PCB yang diakomodasi (Tipe 1, 2, 3), dengan skema dimensi komprehensif dan pedoman pengkabelan sebagai pelengkap.

Tingkat Perlindungan :Pilihan antara tipe tahan fluks standar dan versi bersegel plastik sepenuhnya bergantung pada lingkungan pengoperasian.

Kode pemesanan "FH48-1A1ST-XXXDC12V" dengan jelas menunjukkan jenis, formulir kontak, gaya pemasangan, konstruksi, bahan kontak, dan tegangan koil, sehingga memudahkan pemilihan yang akurat.

Persetujuan dan Kepatuhan Keselamatan

Produk ini telah memperoleh beberapa sertifikasi keselamatan arus utama internasional, termasuk:

UL / cUL (Nomor File E475405)

TÜV (Nomor File R 50610371)

CQC (Nomor File CQC23002412542)

Sertifikasi ini mencakup beragam peringkat tegangan dan kondisi beban, yang menunjukkan bahwa relai FH48 mematuhi standar keselamatan internasional yang ketat dan cocok untuk digunakan di pasar global, khususnya di sektor-sektor seperti peralatan rumah tangga (IEC60335-1) dan kontrol industri.

Area Aplikasi

Berkat kinerjanya yang andal dan desainnya yang ringkas, relai seri FH48 banyak digunakan di:

Peralatan Rumah Tangga : Kontrol utama atau peralihan daya pada AC, mesin cuci, mesin pencuci piring, dll.

Pengendalian Industri : Modul keluaran untuk pengontrol logika yang dapat diprogram, pengontrol motor, dan instrumentasi.

Peralatan Listrik : Sistem UPS, modul distribusi daya, smart meter.

Infrastruktur Komunikasi: Peralatan stasiun pangkalan, administrasi energi jaringan.

Kendaraan Energi Baru : Sirkuit tambahan untuk manajemen baterai, pengaturan pengisian daya, dll.

Kesimpulan

Dengan kinerja kelistrikannya, konstruksi mekanis yang kuat, pilihan desain yang fleksibel, dan sertifikasi keselamatan yang komprehensif, relai seri FH48 telah menjadi pilihan ideal untuk aplikasi yang memerlukan keandalan tinggi dan desain hemat ruang. Ini bukan sekadar komponen namun merupakan kolaborator penting dalam menjamin pengoperasian peralatan Anda yang andal dan aman.
