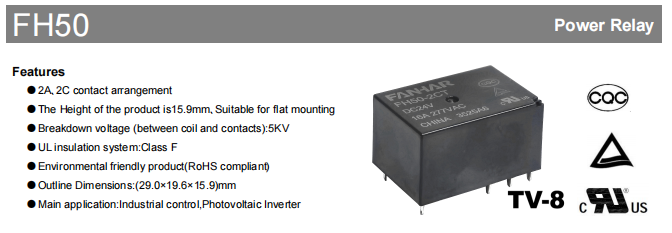

Relai Industri FH50

Dalam dunia otomasi industri dan energi terbarukan yang berubah dengan cepat saat ini, persyaratan untuk komponen sistem mendasar—relai—telah melampaui peran dasar "mengaktifkan dan menonaktifkan sirkuit". Perangkat tersebut kini harus tahan terhadap lingkungan yang lebih keras, menangani beban daya yang lebih tinggi, memastikan umur yang lebih panjang, dan mematuhi peraturan lingkungan global yang ketat. Hari ini, kami memberikan analisis mendalam tentang Relai Daya Tinggi FH50, perangkat berkinerja tinggi 16A yang dirancang khusus untuk aplikasi berat seperti kontrol industri dan inverter fotovoltaik.

Keuntungan Inti

FH50 mewakili lebih dari sekedar relay; ini adalah komitmen yang kuat terhadap stabilitas sistem. Kekuatan intinya terlihat pada aspek-aspek berikut:

Desain Kepadatan Tinggi, Pemasangan Fleksibel

Dengan dimensi kompak hanya 29,0mm (L) x 19,6mm (W) x 15,9mm (H), tapaknya yang kecil membuatnya sangat cocok untuk pemasangan datar. Hal ini secara efektif menghemat ruang PCB yang berharga, selaras dengan tren modern menuju miniaturisasi dan desain kepadatan tinggi pada peralatan industri. Konstruksinya yang ringan, sekitar 16,5g, juga memfasilitasi perakitan dan produksi otomatis.

Isolasi dan Keamanan Listrik

Tegangan Penahan Ultra Tinggi: Kekuatan dielektrik antara koil dan kontak mencapai 5000VAC yang menakjubkan. Hal ini memastikan isolasi listrik yang kuat untuk sistem, sehingga melindungi sirkuit kontrol tegangan rendah dari kesalahan pada sisi tegangan tinggi—sebuah karakteristik penting dalam aplikasi tegangan tinggi seperti inverter fotovoltaik.

Peringkat Isolasi: Resistansi isolasi awal mencapai 1000MΩ (pada 500VDC), memastikan arus bocor dapat diabaikan.

Sistem Insulasi UL Kelas F: Hal ini menunjukkan bahwa bahan insulasi dapat bertahan pada suhu hingga 155°C, memberikan margin keamanan yang cukup besar dan peningkatan keandalan.

Kemampuan Penanganan Beban yang Kuat

Beban Terukur 16A: Dapat dengan mudah menangani beban resistif 16A pada 277VAC, dengan daya peralihan maksimum hingga 4432VA. Ini cukup untuk mengoperasikan berbagai mesin industri, motor, pemanas, dan perangkat lainnya.

Kontak Berkualitas Tinggi: Menggunakan bahan kontak AgSnO2 (Silver Tin Oxide) yang ramah lingkungan. Dibandingkan dengan AgCdO tradisional, AgSnO2 menawarkan ketahanan terhadap pengelasan dan erosi busur, sehingga menghasilkan kinerja luar biasa dalam aplikasi arus tinggi dan arus masuk tinggi serta memperpanjang masa pakai listrik secara nyata.

Kemampuan Beban Minimum: Mendukung beban minimal hingga 5VDC 100mA, memungkinkan penggunaannya dalam beberapa skenario peralihan sinyal, sehingga meningkatkan keserbagunaannya.

Respon Cepat dan Kekokohan Tinggi

Pengoperasian Cepat: Waktu pengoperasian ≤10 ms, waktu rilis ≤5 ms, memenuhi persyaratan reaksi cepat dalam sistem kontrol industri.

Kemampuan Beradaptasi Lingkungan yang Luas: Kisaran suhu pengoperasian berkisar -40°C hingga 85°C, dengan kisaran kelembapan 5% hingga 85%. Ini berfungsi dengan andal baik dalam suhu dingin yang ekstrim maupun panas yang menyengat.

Kinerja Mekanik Luar Biasa: Menunjukkan ketahanan guncangan 10g (operasional) dan 100g (bencana), selain ketahanan getaran 10Hz hingga 55Hz, 1,5 mm DA. Hal ini menjamin fungsionalitas yang dapat diandalkan dalam lingkungan industri yang terkena getaran dan benturan mekanis.

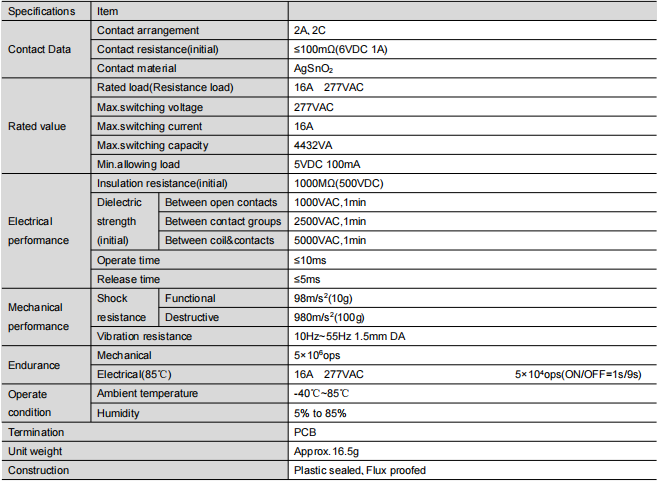

Analisis Parameter Teknis Mendalam (Penting untuk Seleksi)

Untuk membantu Anda membuat pilihan yang lebih tepat, kami memberikan interpretasi yang lebih mendalam tentang parameter teknis utama:

Aplikasi Umum: Selain PV dan Kontrol Industri

Meskipun aplikasi utamanya adalah kontrol industri dan inverter fotovoltaik, berdasarkan kinerjanya, FH50 juga banyak digunakan di:

Inverter PV: Untuk rangkaian switching dan proteksi pada sisi arus searah dan arus bolak-balik. Karakteristik tegangan tahan tinggi sangat cocok dengan lingkungan tegangan tinggi sistem PV.

Panel Kontrol Industri: Berfungsi sebagai perantara antara PLC, pengatur waktu, pengatur suhu, dan beban eksternal, termasuk motor, katup solenoid, dan pemanas.

Otomatisasi Rumah Pintar / Gedung: Digunakan dalam pengaturan pencahayaan berdaya tinggi, sistem HVAC, manajemen pompa, dll.

Peralatan Pengisian Daya EV: Pada tumpukan pengisian daya AC, berfungsi sebagai komponen kunci untuk pilot kontrol dan peralihan sirkuit utama.

Manajemen Daya: Untuk peralihan daya dan kontrol keluaran pada peralatan seperti UPS dan pengatur tegangan.

Panduan Seleksi dan Penggunaan: Bagaimana Membuat Pilihan Terbaik?

Dokumentasi ini menyoroti dua tipe struktural, yang merupakan kunci proses seleksi:

Tipe Terbukti Fluks:

Lingkungan yang Direkomendasikan: Lingkungan bersih, seperti di dalam peralatan rumah tangga atau lemari distribusi ber-AC. Ini secara efektif mencegah gas fluks memasuki relai selama proses penyolderan PCB.

Catatan: Ini tidak memberikan perlindungan lengkap terhadap infiltrasi gas korosif eksternal (seperti H2S, SO2, NO2) dan partikel.

Tipe Tertutup Plastik:

Lingkungan yang Direkomendasikan: Kondisi tidak bersih atau abrasif, termasuk fasilitas kimia, mesin luar ruangan, atau bengkel dengan konsentrasi debu tinggi. Kontak internalnya benar-benar terisolasi dari lingkungan eksternal, sehingga memberikan ketahanan terhadap korosi dan perlindungan debu.

Kesimpulan: Jika Anda memiliki persyaratan ekstrim untuk keandalan jangka panjang atau tidak dapat memprediksi lingkungan pengoperasian akhir, memilih jenis bersegel plastik adalah solusi yang lebih tangguh.

Pengingat Instalasi dan Desain

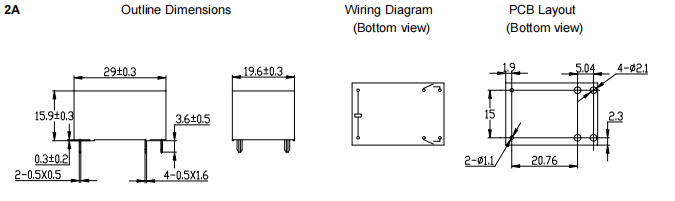

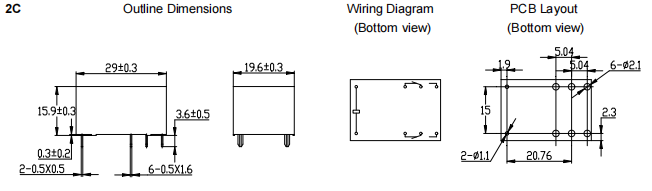

Patuhi dengan ketat toleransi tata letak PCB yang direkomendasikan (±0,1 mm) dan garis besar toleransi dimensi untuk memastikan kualitas pemasangan dan penyolderan yang tepat.

Selama penanganan dan pemasangan produk, hindari menjatuhkan atau membenturkannya dengan kuat, karena hal ini dapat menyebabkan perubahan pada parameter internalnya.

Ringkasan dan Pandangan

Relai Daya Tinggi FH50, ditandai dengan ukurannya yang ringkas, tegangan isolasi hingga 5KV, kapasitas beban signifikan sebesar 16A, dan sertifikasi keselamatan internasional yang komprehensif (UL, TUV, CQC), mewakili pilihan tangguh untuk pengendalian industri dan sektor energi terbarukan. Ini melebihi komponen peralihan sederhana; ia bertindak sebagai sekutu penting yang memastikan kinerja sistem Anda yang tahan lama dan andal serta meningkatkan daya saing pasar produk Anda.

FH50 adalah pilihan yang patut dicontoh bagi mereka yang mencari relai daya berkinerja tinggi dan memiliki keandalan tinggi, yang patut dieksplorasi dan dievaluasi. Hubungi kami segera untuk mendapatkan sampel dan bantuan teknis, dan izinkan FH50 melindungi proyek Anda yang akan datang!

Penafian: Parameter dalam artikel ini dikompilasi berdasarkan lembar data publik. Untuk pemilihan dan desain spesifik, silakan lihat lembar data resmi terbaru. Spesifikasi produk dapat berubah tanpa pemberitahuan.
