FH63NE 120A Relai Energi Baru Arus Tinggi – Dirancang untuk Penyimpanan Energi Fotovoltaik dan Pasokan Listrik Industri

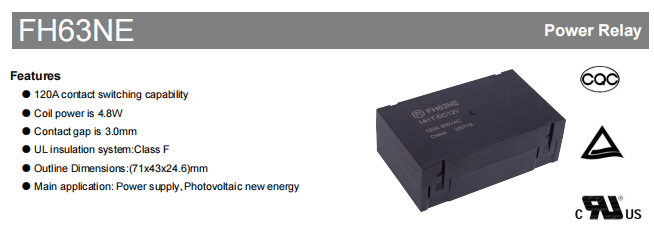

Itu FH63NE adalah kinerja tinggi, arus tinggi relai energi baru dikembangkan oleh FANHAR untuk sistem energi dan catu daya baru fotovoltaik (PV). Ini memiliki kemampuan peralihan kontak 120A, dimensi 71mm × 43mm × 24.6mm, sistem insulasi Kelas F UL, dan celah kontak 3.0mm. Dengan performa kelistrikan yang luar biasa, desain keselamatan yang tangguh, dan sertifikasi internasional yang komprehensif, FH63NE telah menjadi pilihan ideal untuk aplikasi yang menuntut seperti inverter PV, sistem penyimpanan energi, dan pasokan listrik industri.

Dengan latar belakang pertumbuhan pesat dalam industri energi baru, kapasitas terpasang inverter PV dan sistem konversi daya (PCS) telah meningkat secara signifikan, sehingga mendorong permintaan akan relai energi baru yang sesuai. Sebagai komponen peralihan elektronik utama dalam tumpukan pengisian daya kendaraan listrik, inverter PV, dan sistem penyimpanan energi, relai AC energi baru harus memenuhi persyaratan ketat untuk tegangan tinggi, arus tinggi, kekuatan insulasi tinggi, dan masa pakai listrik yang lama. FH63NE dikembangkan secara tepat sebagai respons terhadap tren industri ini, yang secara efektif menjawab kebutuhan mendesak pasar akan relai arus tinggi dan keandalan tinggi.

Spesifikasi Listrik Utama: Kapasitas Beban, Respons, Isolasi & Bahan Kontak

Kapasitas Beban Tinggi

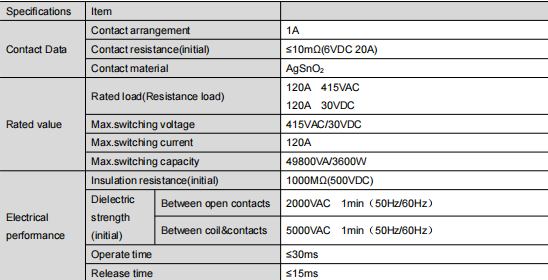

Itu FH63NE is rated for 120A 415VAC (resistive load) and 120A 30VDC. Maximum switching voltage is 415VAC/30VDC, and maximum switching capacity reaches 49800VA (AC) or 3600W (DC). This robust load capability enables it to reliably handle frequent high-current switching operations in new energy systems.

Respon Cepat dan Umur Panjang

Itu relai dilengkapi waktu pengoperasian ≤30 ms dan waktu rilis ≤15 ms untuk respons cepat. Daya tahan mekanik adalah operasi 1×10⁶. Masa pakai listrik juga mencapai operasi 1×10⁶ pada suhu sekitar 85℃ dengan beban resistif 120A 415VAC (ON/OFF = 1s/9s). Daya tahan ini sangat baik di antara relai arus tinggi serupa dan memenuhi persyaratan stabilitas jangka panjang sistem PV.

Isolasi Unggul dan Kekuatan Dielektrik

Itu FH63NE offers outstanding insulation performance: initial insulation resistance is 1000MΩ (tested at 500VDC). Dielectric strength is 2000VAC/1min between open contacts and 5000VAC/1min between coil and contacts. Surge voltage withstand capability is 10kV (1.2/50μs), and surge current can withstand 400A at 350VDC for 4ms. These specifications ensure safe operation under harsh conditions such as grid fluctuations and lightning strikes.

Materi Kontak Tingkat Lanjut

Itu FH63NE employs AgSnO₂ (silver tin oxide) contact material. AgSnO₂ composites, with their excellent conductivity, arc erosion resistance, and environmental friendliness, have become the ideal replacement for toxic AgCdO and are widely used in EV charging infrastructure and other applications. Silver tin oxide is currently the most environmentally friendly low-voltage contact material for replacing toxic silver cadmium oxide, offering excellent anti-welding and arc erosion resistance. This material choice ensures contact reliability and long life under frequent high-current switching.

Spesifikasi Coil dan Desain Hemat Energi

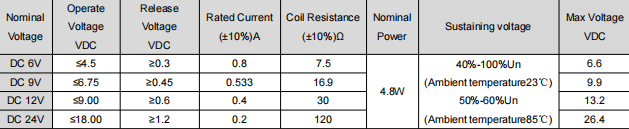

Itu FH63NE is available in four coil voltage options: DC 6V, 9V, 12V, and 24V. Coil power consumption is only 4.8W at 23℃ ambient temperature. Detailed parameters are as follows:

Tip Seleksi:

Itu coil rated voltage should match the control system supply, considering power fluctuations.

Untuk mengurangi pemanasan kumparan, gunakan fungsi tegangan penahan (40%~100% Un), namun pastikan tegangan penahan tidak lebih rendah dari tegangan pengoperasian dan tidak melebihi tegangan kontinu maksimum.

Resistansi kumparan meningkat pada 85℃, dan tegangan pengoperasian akan berubah; memungkinkan margin yang cukup dalam aplikasi praktis.

Persetujuan dan Kepatuhan Keselamatan

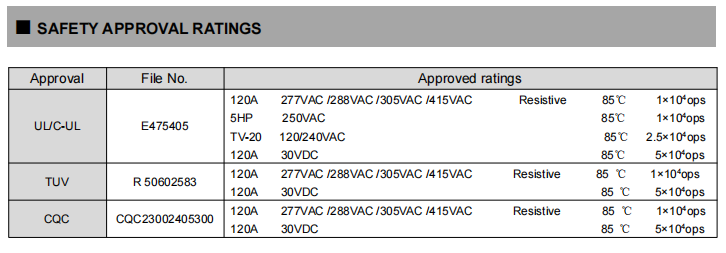

Itu FH63NE has obtained three major international certifications: UL, TUV, and CQC, covering multiple load types as detailed below:

Kemampuan Beradaptasi Lingkungan dan Kinerja Mekanik

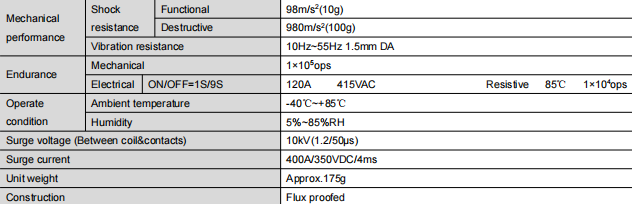

Itu FH63NE operates over an ambient temperature range of -40℃ to 85℃ and humidity range of 5% to 85% RH. With UL Class F insulation material, it ensures stable operation even at high temperatures. Vibration resistance: 10Hz~55Hz, 1.5mm amplitude; shock resistance: functional 98m/s² (10g), destructive 980m/s² (100g).

Itu product features a flux-proofed construction, suitable for PCB wave soldering. Recommended soldering temperature is 260℃±5℃ for 3–5 seconds. Unit weight is approximately 175g, with a compact design for easy system integration.

Dimensi dan Catatan Pemasangan

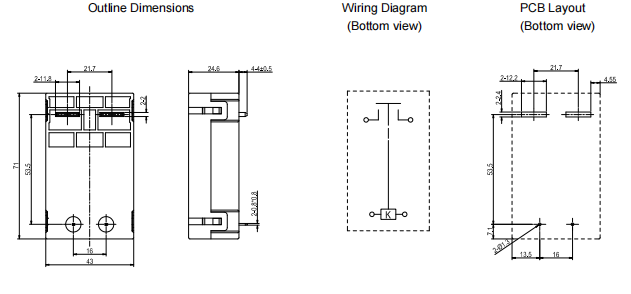

Dimensi garis besar: 71×43×24,6 mm (P×L×T).

Jarak pin dan tata letak PCB: Untuk dimensi tanpa toleransi yang ditentukan, toleransi ≤1mm ±0,2mm, toleransi 1mm~5mm ±0,3mm, toleransi ≥5mm ±0,5mm; Toleransi tata letak PCB yang tidak ditentukan selalu ±0,1 mm.

Penyolderan: Terminal beban tembaga – suhu penyolderan yang disarankan 260℃±5℃, waktu 3–5 detik; hindari suhu tinggi yang berkepanjangan untuk mencegah kerusakan pada koil atau kontak.

Perlindungan: Struktur tahan fluks, tahan terhadap kontaminasi fluks penyolderan gelombang, tetapi tidak boleh direndam dalam pelarut pembersih.

Penanganan: Hindari terjatuh atau benturan eksternal untuk mencegah deformasi kontak atau penyimpangan parameter.

Skenario Aplikasi Khas

Dengan kemampuan peralihan arus tinggi 120A dan keandalan yang tinggi, FH63NE terutama digunakan di:

Energi baru fotovoltaik : Mendukung string PV dan kontrol loop arus tinggi, cocok untuk pemutusan keselamatan sisi AC dalam sistem tenaga surya.

Pasokan Listrik : Peralihan beban untuk pasokan listrik industri dan sistem UPS.

Tumpukan Pengisian EV : Kontrol hidup/mati arus untuk peralatan pengisian kendaraan listrik.

Kisaran suhu pengoperasian yang luas serta desain insulasi dan ketahanan tegangan yang sangat baik membuatnya sangat cocok untuk lingkungan luar ruangan dan industri yang keras.
