Relai Energi Baru Arus Tinggi Seri FH66NE | Relai 100A & 160A untuk Inverter Surya dan Kontrol Industri

Ketika sistem energi terbarukan dan otomasi industri terus berkembang menuju kepadatan daya yang lebih tinggi dan efisiensi yang lebih besar, Relai Energi Baru diharapkan tidak hanya memberikan kinerja peralihan yang danal tetapi juga kemampuan membawa arus yang sangat baik, insulasi listrik yang tinggi, dan stabilitas operasional jangka panjang.

Dikembangkan untuk memenuhi persyaratan yang menuntut ini, Fanhar Relai Energi Baru Arus Tinggi Seri FH66NE dirancang khusus untuk inverter surya, sirkuit pra-pengisian inverter, dan peralatan kontrol industri. Seri ini saat ini mencakup dua model— FH66NE100 and FH66NE160 —menawarkan peringkat arus pembawa terus menerus masing-masing 100A dan 160A.

Kedua model dibuat pada platform yang sama, berbagi dimensi keseluruhan, konfigurasi pemasangan, opsi koil, dan kinerja insulasi yang identik. Desain platform terpadu ini memungkinkan produsen peralatan memilih peringkat saat ini yang sesuai tanpa mendesain ulang struktur instalasi, menyederhanakan pengembangan produk sekaligus meningkatkan kompatibilitas platform untuk peningkatan di masa mendatang.

Seri FH66NE telah berhasil diadopsi dalam produksi volume di berbagai proyek energi terbarukan dan pengendalian industri, menunjukkan keandalannya dalam aplikasi peralihan daya yang menuntut.

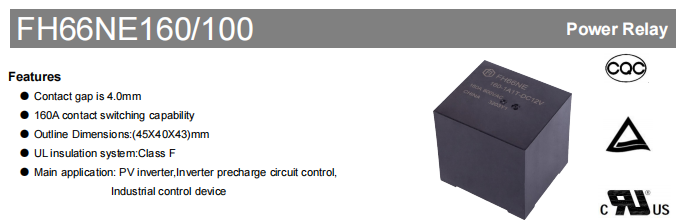

FH66NE 100/160

Desain Insulasi Tinggi untuk Peningkatan Keamanan Listrik

Insulasi listrik merupakan persyaratan penting untuk peralatan energi terbarukan yang beroperasi dalam kondisi tegangan tinggi. Untuk memastikan isolasi yang andal dan keselamatan operasional, Seri FH66NE menggabungkan desain insulasi tinggi yang cocok untuk aplikasi kontrol daya yang menuntut.

Fitur relai a Celah kontak 4,0 mm , kekuatan dielektrik sebesar 2500 VAC antara kontak terbuka , dan 5000 VAC antara koil dan kontak . Selain itu, relai memberikan resistansi isolasi awal sebesar 1000 MΩ pada 500 VDC dan mengadopsi Kelas F isolasi, membantu meningkatkan isolasi listrik dan keandalan sistem selama pengoperasian jangka panjang.

Karakteristik kelistrikan ini memungkinkan Seri FH66NE memenuhi persyaratan isolasi inverter surya, sirkuit pra-pengisian inverter, dan sistem kontrol industri, memberikan perlindungan yang dapat diandalkan untuk aplikasi peralihan daya tegangan tinggi.

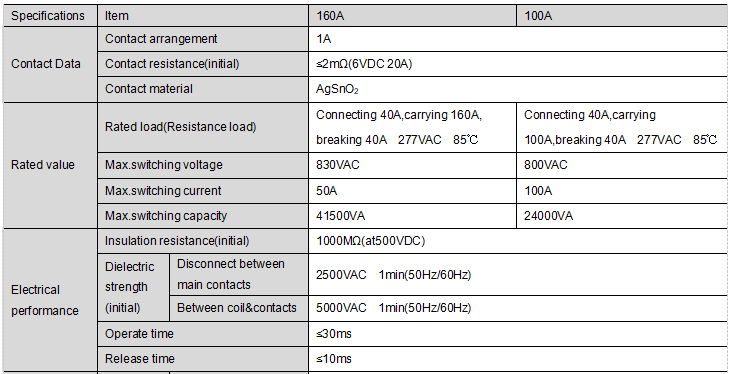

FH66NE 100/160 performance data

Kinerja yang Andal di Lingkungan Industri yang Menuntut

Selain performa kelistrikannya, Seri FH66NE dirancang untuk memberikan keandalan jangka panjang dalam kondisi pengoperasian yang berat. Relai ini cocok untuk aplikasi yang mengutamakan kinerja stabil, bahkan di lingkungan yang mengalami variasi suhu, getaran, dan tekanan mekanis.

Seri FH66NE beroperasi pada rentang suhu lingkungan yang luas -40°C hingga 85°C , sehingga cocok untuk sistem energi terbarukan dan peralatan industri yang digunakan di berbagai iklim. Ia juga menawarkan a umur mekanis hingga 1.000.000 operasi dan sebuah umur listrik 30.000 operasi dalam kondisi pengujian yang ditentukan (40A ON / 40A OFF, beban resistif 277VAC), memastikan kinerja yang dapat diandalkan sepanjang masa pakai produk.

Untuk lebih meningkatkan daya tahan, relai dirancang agar tahan terhadap getaran dan guncangan mekanis yang biasa ditemui dalam aplikasi industri. Karakteristik ini menjadikan Seri FH66NE pilihan yang andal untuk peralatan yang memerlukan peralihan daya yang stabil dan berkelanjutan selama periode pengoperasian yang lama.

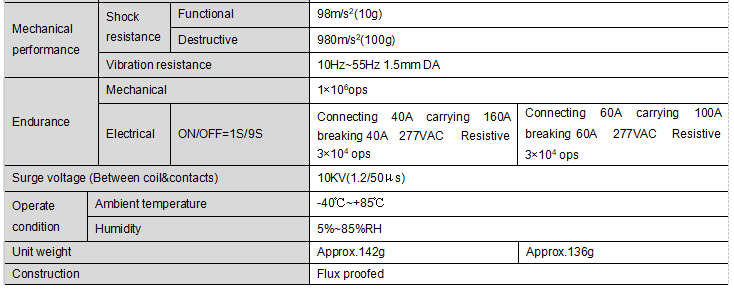

FH66NE 100/160 Mechanical Life & Environmental Performance

Berbagai Opsi Tegangan Kumparan untuk Desain Sistem yang Fleksibel

Sistem kontrol yang berbeda memerlukan konfigurasi tegangan koil yang berbeda. Untuk menyederhanakan integrasi sistem, Seri FH66NE tersedia dengan beberapa pilihan tegangan kumparan DC, termasuk 6VDC, 9VDC, 12VDC, 24VDC, dan 48VDC.

Setiap opsi koil dirancang dengan konsumsi daya terukur 3,2W, memungkinkan para insinyur memilih voltase kontrol yang paling sesuai tanpa mengubah platform relai. Desain kumparan standar tidak hanya meningkatkan kompatibilitas dengan berbagai rangkaian kontrol tetapi juga menyederhanakan pengembangan produk untuk produsen yang menggunakan platform tegangan ganda.

Dengan struktur relai umum di semua opsi koil, Seri FH66NE membantu mengurangi kompleksitas desain sekaligus mendukung konfigurasi sistem yang fleksibel.

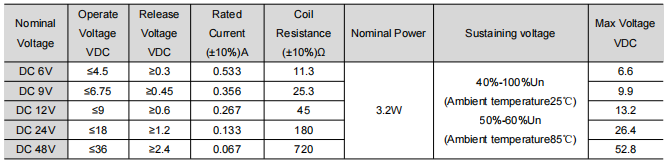

FH66NE 100/160 Coil Specification

Desain Platform Ringkas untuk Peningkatan Produk yang Lebih Mudah

FH66NE100 dan FH66NE160 memiliki desain platform yang sama, sehingga memudahkan produsen untuk mengembangkan rangkaian produk dengan peringkat terkini yang berbeda.

Kedua model memiliki dimensi eksternal yang identik yaitu 45 × 40 × 43 mm, serta konfigurasi pemasangan yang sama, tata letak terminal, kinerja insulasi, dan spesifikasi koil yang tersedia. Perbedaan utama antara kedua model ini adalah kemampuan membawa arus secara terus menerus.

Platform umum ini memungkinkan produsen peralatan untuk meningkatkan dari 100A ke 160A tanpa mendesain ulang tata letak PCB atau pemasangan mekanis. Hasilnya, siklus pengembangan dapat dipersingkat, biaya rekayasa berkurang, dan standarisasi produk ditingkatkan.

Bagi produsen yang mencari solusi terukur di berbagai peringkat daya, Seri FH66NE menyediakan platform yang efisien dan praktis.

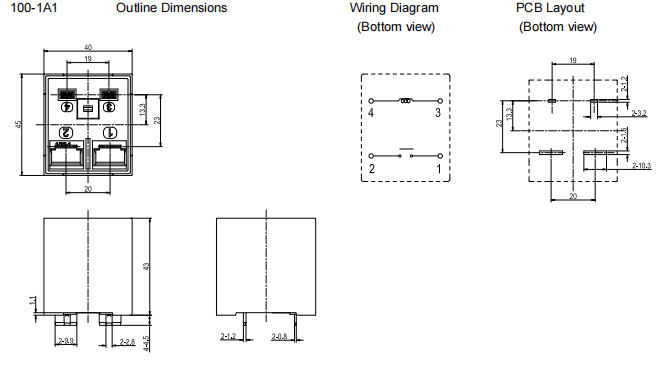

fh66ne-100 Outline Dimension

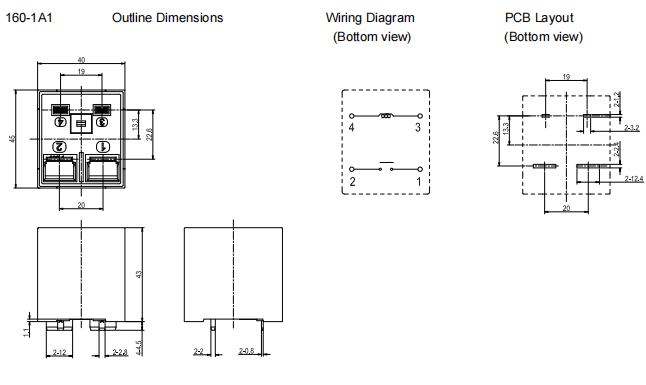

fh66ne-160 Outline Dimension

Aplikasi Khas

Dirancang untuk aplikasi peralihan daya arus tinggi, Seri FH66NE banyak digunakan dalam energi terbarukan dan sistem kontrol industri yang memerlukan kinerja peralihan yang andal dan kemampuan membawa arus yang tinggi.

Aplikasi yang umum meliputi:

Dalam sistem ini, relai biasanya digunakan untuk peralihan daya utama, kontrol sirkuit pra-pengisian, dan fungsi peralihan arus tinggi lainnya, membantu meningkatkan keandalan sistem dan keselamatan operasional.

Berkat kinerja insulasinya yang tinggi, desain platform yang ringkas, dan rentang suhu pengoperasian yang luas, Seri FH66NE sangat cocok untuk aplikasi kontrol daya yang menuntut pada peralatan energi dan industri modern.

Cara Memilih FH66NE100 atau FH66NE160

Karena FH66NE100 dan FH66NE160 dikembangkan pada platform yang sama, pemilihan model yang sesuai terutama bergantung pada arus pembawa kontinu yang diperlukan dari aplikasi.

FH66NE100 direkomendasikan untuk sistem yang memerlukan arus pembawa terus menerus hingga 100A, sehingga cocok untuk inverter fotovoltaik standar dan peralatan kontrol industri.

Untuk aplikasi yang membutuhkan kapasitas arus lebih tinggi, seperti inverter surya berdaya tinggi dan sistem penyimpanan energi, FH66NE160 memberikan peningkatan arus pembawa kontinu sebesar 160A dengan tetap mempertahankan dimensi instalasi dan antarmuka listrik yang sama.

Karena kedua model menggunakan platform mekanis yang sama, produsen dapat dengan mudah meningkatkan kinerja produk tanpa mendesain ulang struktur peralatan. Konsistensi platform ini menyederhanakan pengembangan produk, memperpendek siklus desain, dan mendukung perluasan produk di masa depan.

Pertanyaan yang sering diajukan

Q1: Apa yang dimaksud dengan Relai Energi Baru Arus Tinggi Seri FH66NE?

Seri FH66NE adalah Relai Energi Baru elektromagnetik arus tinggi yang dikembangkan oleh Fanhar Electronics untuk aplikasi energi terbarukan dan kontrol industri. Seri ini saat ini mencakup FH66NE100 dan FH66NE160, menyediakan opsi arus pembawa kontinu 100A dan 160A dengan tetap mempertahankan desain platform yang sama. Ini terutama dirancang untuk inverter surya, sirkuit pra-pengisian inverter, dan peralatan kontrol industri.

Q2: Konfigurasi kontak apa yang digunakan Seri FH66NE?

Seri FH66NE memiliki konfigurasi kontak 1 Formulir A (SPST-NO) dengan bahan kontak AgSnO₂. Relai ini memberikan kemampuan peralihan terukur 40A, sehingga cocok untuk aplikasi kontrol daya yang memerlukan kinerja peralihan yang dapat diandalkan.

Q3: Berapa peringkat umur mekanik dan listriknya?

Berdasarkan kondisi pengujian yang ditentukan, Seri FH66NE menyediakan:

Kehidupan mekanis: Hingga 1.000.000 operasi
Masa pakai listrik: Hingga 30.000 pengoperasian (40A ON / 40A OFF, beban resistif 277VAC)

Peringkat ini menunjukkan kemampuan relai untuk memberikan kinerja jangka panjang yang andal dalam aplikasi kontrol daya yang menuntut.

Q4: Bisakah FH66NE100 dan FH66NE160 diganti secara langsung?

Karena kedua model memiliki platform mekanis, dimensi pemasangan, tata letak terminal, dan spesifikasi koil yang sama, pemilihan harus didasarkan terutama pada arus pembawa kontinu yang diperlukan.

Untuk aplikasi yang memerlukan kapasitas arus lebih tinggi, FH66NE160 adalah pilihan yang disarankan. Untuk sistem yang dirancang dengan rating arus 100A, FH66NE100 memberikan solusi yang tepat.

Q5: Sertifikasi apa yang dimiliki Seri FH66NE?

Sesuai spesifikasi produk, Seri FH66NE telah memperoleh sertifikasi UL/cUL, TÜV dan CQC.

Sertifikasi ini menunjukkan bahwa relai memenuhi persyaratan keselamatan yang diakui dan cocok untuk pengendalian daya industri dan aplikasi energi terbarukan yang memerlukan persetujuan yang diterima secara internasional.
