Ikhtisar Produk
Itu FH80NE-40 adalah relai DC tegangan tinggi 40A yang dirancang untuk sistem tegangan tinggi pada kendaraan energi baru. Hal ini terutama ditujukan untuk aplikasi relai pra-pengisian dan relai pemanas. Produk ini menyediakan kemampuan mengalirkan arus kontinu 40A pada 85°C, beban tetapan 40A 450VDC, dan tegangan peralihan maksimum hingga 750VDC. Ini juga mendukung kemampuan arus tinggi dalam waktu singkat, sehingga cocok untuk skenario pemasangan PCB dengan persyaratan keandalan yang tinggi, kemampuan ketahanan dielektrik, dan dimensi ruang.
Itu product uses a 1A normally open contact, with AgSnO₂ contact material and an initial contact resistance of ≤5mΩ (6VDC 20A). Its outline dimensions are only 30×29.2×30.1mm, and its weight is approximately 55g, balancing high-voltage switching capability with a compact design. The product complies with IEC 60664-1 safety requirements and RoHS environmental standards. UL/C-UL, TUV, and CQC certifications are pending.

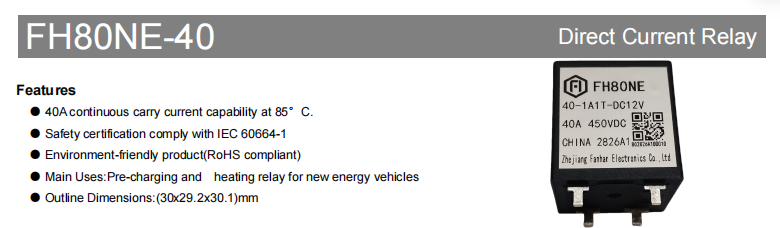

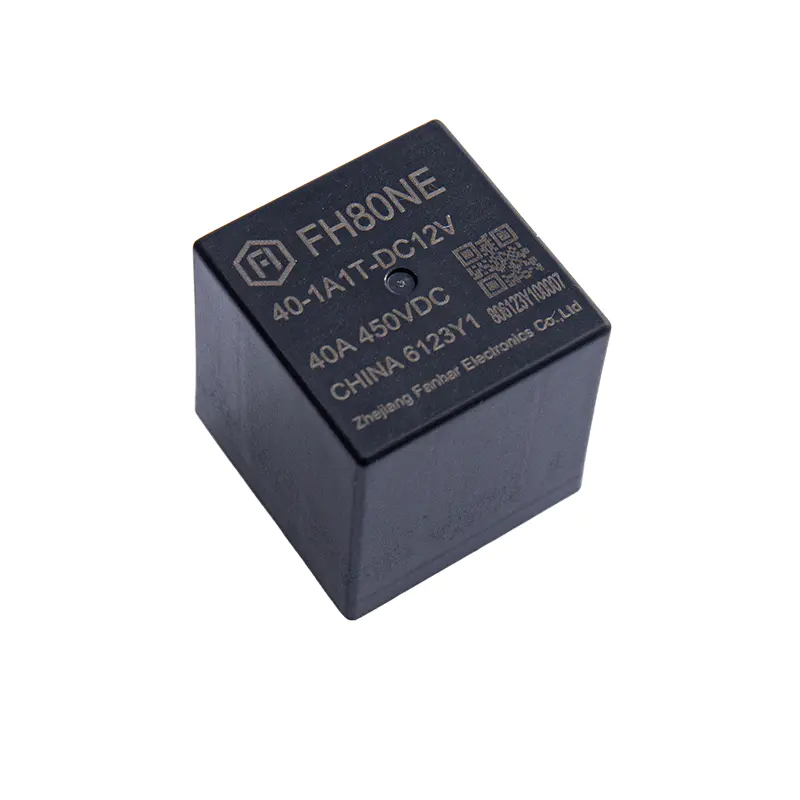

Relai DC Tegangan Tinggi FH80NE-40 40A 450VDC Itu FH80NE-40 is a 40A high-voltage DC relay for new energy vehicle pre-charging and heating applications. It offers 40A continuous current at 85°C, rated load 40A 450VDC, and maximum switching voltage 750VDC. With AgSnO₂ contacts, PCB terminals, IEC 60664-1 and RoHS compliance, it suits high-voltage DC control in BMS/PDU and PTC heating systems. UL/C-UL, TUV, and CQC certifications are pending. Lihat Produk → Latar Belakang Aplikasi Industri
Dengan berkembangnya platform tegangan tinggi pada kendaraan energi baru, sirkuit pra-pengisian dan sirkuit manajemen termal memiliki persyaratan yang semakin tinggi untuk relai:
Relai pra-pengisian : Pada saat penyalaan, resistor pra-pengisian membatasi arus pengisian kapasitor bus untuk mencegah kontak relai utama dari pengelasan karena arus masuk. Setelah pra-pengisian selesai, relai utama ditutup dan relai pra-pengisian terbuka. FH80NE-40 memiliki kemampuan mengalirkan arus kontinu 40A dan kemampuan arus tinggi dalam waktu singkat, sehingga cocok sebagai komponen kontrol di sirkuit pra-pengisian.
Relai pemanas : Skenario seperti manajemen termal baterai dan pemanas PTC pada kendaraan energi baru memerlukan relai DC tegangan tinggi untuk mengontrol hidup/mati sirkuit pemanas. Beban pengenal 450VDC FH80NE-40, tegangan peralihan maksimum 750VDC, dan bahan kontak AgSnO₂ dapat memenuhi persyaratan peralihan yang andal dari sirkuit pemanas tegangan tinggi.
Pemasangan PCB : Produk ini menggunakan struktur terminal PCB, sehingga mudah diintegrasikan ke dalam unit kontrol elektronik seperti BMS, PDU, dan kotak distribusi daya tegangan tinggi. Sangat cocok untuk penempatan dan penyolderan otomatis.
Kinerja Inti dan Keunggulan Utama
Kemampuan Beban dan Peralihan yang Kuat
Itu FH80NE-40 has 40A continuous current-carrying capability at 85°C. Its rated load is 40A 450VDC (resistive load), its maximum switching voltage is up to 750VDC, its maximum breaking current is 50A (450VDC, ≥1 operation), and its maximum switching capacity reaches 22500VA.
Itu FH80NE-40 can not only continuously carry 40A at 85°C, but also withstand higher current surges for short periods: 80A for 60s, 160A for 5s, 240A for 3s, and 400A for 0.6s.
Kemampuan ini memungkinkannya menangani kondisi arus masuk dan arus tinggi seketika di sirkuit pra-pengisian dan pemanasan, sehingga cocok untuk skenario pemasangan PCB pada sistem DC tegangan tinggi pada kendaraan energi baru.
Respon Cepat dan Umur Panjang
Itu FH80NE-40 provides fast operation: operate time ≤30ms and release time ≤10ms (at rated voltage), meeting the response speed requirements of high-voltage DC circuits.
Dalam hal kehidupan:
- Kehidupan mekanis: 1×10⁵ operasi
- Masa pakai listrik (beban resistif):450VDC / 40A: 1×10³ ops,450VDC / 10A: 1×10⁴ ops
Selama pemilihan sebenarnya, masa pakai harus dievaluasi berdasarkan arus beban, tegangan, dan frekuensi switching untuk memastikan persyaratan operasi sistem jangka panjang terpenuhi.
Kinerja Isolasi dan Ketahanan Dielektrik yang Sangat Baik
Itu FH80NE-40 performs reliably in terms of insulation and dielectric withstand:
- Resistansi isolasi (awal): 1000MΩ (500VDC)
- Kekuatan dielektrik (awal): Antara kontak terbuka: 2000VAC / 1 menit, Antara koil dan kontak: 3000VAC / 1 menit
Itu product complies with IEC 60664-1 safety requirements and RoHS environmental standards, providing protection for safe isolation and reliable operation of high-voltage DC systems.
Bahan Kontak Tingkat Lanjut dan Resistensi Kontak Rendah
Itu FH80NE-40 uses AgSnO₂ (silver tin oxide) contact material, with a 1A normally open contact form. AgSnO₂ offers good conductivity, arc erosion resistance, and environmental friendliness, making it suitable for frequent switching and high-voltage DC control applications.
Itu initial contact resistance is ≤5mΩ (6VDC 20A), which helps reduce conduction loss and temperature rise, improving system efficiency and reliability.
Spesifikasi Kumparan dan Desain Efisiensi Energi
Itu FH80NE-40 offers five coil voltage options: DC6V, DC9V, DC12V, DC24V, and DC48V, with a rated power of 3W. Detailed parameters are as follows:
| Nilai Tegangan | Mengoperasikan Tegangan VDC | Lepaskan Tegangan VDC | Nilai Saat Ini (±10%) | Resistensi Kumparan (± 10%) | Nilai Daya | Tegangan Maksimum (tahan waktu singkat) |
|---|---|---|---|---|---|---|
| DC 6V | ≤4,50 | ≥0,30 | 500mA | 12Ω | 3W | DC 7.2V |
| DC 9V | ≤6.75 | ≥0,45 | 333,3mA | 27Ω | DC 10.8V | |
| DC 12V | ≤9.00 | ≥1.2 | 250mA | 48Ω | DC 14.4V | |
| DC 24V | ≤18.00 | ≥2.4 | 125mA | 192Ω | DC 28.8V | |
| DC 48V | ≤36.00 | ≥4.8 | 62,5mA | 768Ω | DC 57.6V |
Catatan: Untuk mencegah panas berlebih dan kejenuhan, voltase yang diterapkan pada koil tidak boleh melebihi voltase penahan maksimum untuk jangka waktu lama. Tegangan maksimum adalah tegangan tertinggi yang dapat ditahan oleh relai dalam waktu singkat.
Kemampuan Beradaptasi Lingkungan dan Kinerja Mekanik
Itu FH80NE-40 performs well in environmental adaptability and mechanical performance: its operating temperature range is -40°C to 85°C, and its humidity range is 5% to 85%RH. Its shock resistance is functional 196m/s² (10g) and destructive 490m/s² (100g); its vibration resistance is 10Hz to 500Hz, 49m/s². The product weighs approximately 55g (without accessories), has outline dimensions of 30×29.2×30.1mm, and uses a PCB terminal structure. When wiring, the load side has polarity (1 , 2-), and the coil side has no polarity (5, 6). The recommended copper soldering temperature for the load lead-out terminals is 260°C ± 5°C, with a soldering time of 3–5s.
Ikhtisar Spesifikasi Teknis
| Barang | Parameter |
|---|---|
| Formulir Kontak | 1A (1 kontak yang biasanya terbuka) |
| Bahan Kontak | AgSnO₂ |
| Hubungi Resistensi | ≤5mΩ (6VDC 20A) |
| Nilai Saat Ini | 40A |
| Nilai Beban (resistif) | 40A 450VDC |
| Tegangan Peralihan Maksimum | 750VDC |
| Arus Putus Maksimum | 50A (450VDC, ≥1 operasi) |
| Kapasitas Peralihan Maksimum | 22500VA |
| Resistensi Isolasi | 1000MΩ |
| Kekuatan Dielektrik (awal) | Antara kontak terbuka: 2000VAC/1 menit; antara koil dan kontak: 3000VAC/1 menit |
| Waktu Operasi | ≤30ms (pada tegangan pengenal) |
| Waktu Rilis | ≤10ms (pada tegangan pengenal) |
| Kehidupan Mekanik | operasi 1×10⁵ |
| Kehidupan Listrik | Berputar：1×103ops（450VDC,40A） Berputar：1×104ops（450VDC,10A） Berputar：4×103ops（650VDC,12A） Pembuatan ：7,5×104ops（450VDC,35A） Pembuatan ：5×104ops（750VDC,40A） |
| Daya dukung saat ini | 40A 60A:30 menit 80A:60an 160A：5 detik 240A:3 detik 400A：0,6 detik |
| Suhu Sekitar | <-40°C hingga 85°C |
| Kelembaban | 5% hingga 85% RH |
| Berat | Kira-kira. 55 gram |
| Dimensi Garis Besar | 30×29.2×30.1mm |
| Struktur Terminal | terminal PCB |
Catatan: Data di atas adalah nilai awal. Spesifikasinya hanya untuk referensi. Spesifikasi dapat berubah tanpa pemberitahuan.
Dimensi, Pengkabelan, dan Tata Letak PCB
Itu FH80NE-40 has outline dimensions of 30×29.2×30.1mm and uses a PCB terminal structure. The bottom-view wiring method is: load side 1( ), 2(-), with polarity on the load side; coil side 5, 6, with no polarity on the coil side. For PCB layout, unspecified tolerances are generally ±0.1mm; for outline dimensions, when tolerances are not specified, dimensions ≤1mm are ±0.2mm, dimensions >1mm and <5mm are ±0.3mm, and dimensions ≥5mm are ±0.5mm.
Persetujuan dan Kepatuhan Keselamatan
- Mematuhi persyaratan keselamatan IEC 60664-1.
- Produk yang sesuai dengan RoHS.
- Sertifikasi UL/C-UL, TUV, dan CQC tertunda.
- Peringkat target yang disetujui: peralihan resistif 40A 450VDC 1000ops (operasi 1×10³) @85°C.
- Itu specific certification status is subject to the official certificates. Before selection, it is recommended to contact the manufacturer to confirm the latest certification progress.
Skenario Aplikasi Khas
Pra-pengisian kendaraan energi baru : Kemampuan mengalirkan arus kontinu 40A (85°C), ketahanan jangka pendek 80A/60s, 160A/5s, 240A/3s, dan 400A/0,6s, cocok untuk kontrol hidup/mati di sirkuit pra-pengisian.
Pemanasan kendaraan energi baru : Nilai beban 40A 450VDC, tegangan switching maksimum 750VDC, cocok untuk sirkuit pemanas tegangan tinggi seperti pemanas PTC.
Manajemen termal baterai/kontrol pemanasan PTC : Suhu pengoperasian -40°C hingga 85°C, kontak AgSnO₂, cocok untuk lingkungan bersuhu tinggi dan rendah di dalam kendaraan.
Skenario pemasangan PCB lainnya : Sisi beban memiliki polaritas (1 , 2-), sisi kumparan tidak memiliki polaritas (5, 6), kondisi penyolderan 260°C ± 5°C / 3–5s.
Pemilihan spesifik harus dikonfirmasi berdasarkan beban aktual, tegangan koil, persyaratan umur, dan status sertifikasi.
Tindakan Pencegahan Instalasi dan Penggunaan
Jangan jatuhkan produk atau terkena benturan eksternal, untuk menjaga parameter kinerja awal.
Suhu penyolderan untuk terminal keluar beban tembaga: 260°C ± 5°C, waktu penyolderan 3–5 detik.
Itu load side has polarity. Please connect 1( ) and 2(-) correctly; the coil side has no polarity.
Itu coil voltage must not exceed the maximum holding voltage for an extended period to avoid overheating or burnout.
Relai ini adalah model yang dirancang khusus. Contoh yang diberikan hanya untuk referensi. Untuk pilihan detail, silakan hubungi Zhejiang Fanhar Electronics Co., Ltd.
Itu specification is for reference only. Specifications are subject to change without notice.
Pertanyaan yang Sering Diajukan
Q1: Apa kegunaan utama FH80NE-40?
Hal ini terutama digunakan untuk relai pra-pengisian kendaraan energi baru dan relai pemanas, dan juga dapat digunakan dalam skenario pemasangan PCB seperti manajemen termal baterai, kontrol pemanas PTC, BMS/PDU, dan loop kontrol DC tegangan tinggi.
Q2: Berapa beban terukur dan kapasitas peralihan maksimum FH80NE-40?
Nilai beban: 40A 450VDC (beban resistif); kapasitas peralihan maksimum: 22500VA.
Q3: Apa yang dimaksud dengan kemampuan membawa arus kontinu dan membawa arus jangka pendek?
Ia memiliki kemampuan mengalirkan arus terus menerus 40A pada 85°C. Kemampuan membawa arus jangka pendek: 80A/60s, 160A/5s, 240A/3s, 400A/0.6s.
Q4: Berapa tegangan switching maksimum dan arus putus maksimum?
Tegangan peralihan maksimum: 750VDC; arus putus maksimum: 50A (450VDC, ≥1 operasi).
Q5: Apa formulir kontak, bahan kontak, dan resistansi kontak?
Formulir kontak: 1A biasanya terbuka; bahan kontak: AgSnO₂; resistansi kontak awal: ≤5mΩ (6VDC 20A).
Q6: Apakah kustomisasi didukung? Bagaimana cara memesannya?
Formulir kontak: 1A biasanya terbuka; bahan kontak: AgSnO₂; resistansi kontak awal: ≤5mΩ (6VDC 20A).
Ringkasan
Itu FH80NE-40 is a 40A high-voltage DC relay designed for high-voltage systems in new energy vehicles. It features a 40A 450VDC rated load, 750VDC maximum switching voltage, 40A@85°C continuous current-carrying capability, and short-time high-current capability. Its AgSnO₂ contacts, high insulation and dielectric withstand performance, fast operation, PCB mounting, and RoHS compliance make it suitable for high-voltage DC control scenarios such as pre-charging, heating control, PTC heaters, BMS, and PDU.
Untuk spesifikasi terbaru, sertifikat sertifikasi, dukungan sampel, atau rekomendasi pemilihan khusus, silakan hubungi Zhejiang Fanhar Electronics Co., Ltd.
