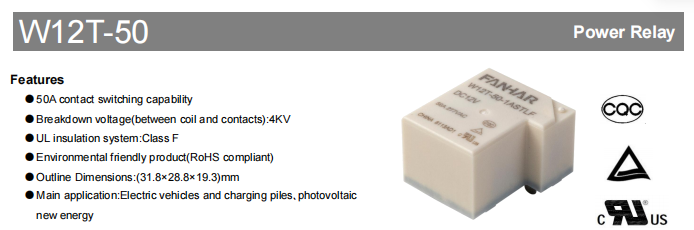

Relai Energi Baru Seri W12T-50: Beban Tinggi, Insulasi Tinggi, Berbagai Spesifikasi, Dirancang untuk Peralatan Energi Baru

Desain Insulasi Tinggi untuk Meningkatkan Keamanan Operasional Sistem

Peralatan energi baru beroperasi dalam kondisi tegangan tinggi dalam jangka waktu lama, sehingga menuntut kinerja insulasi relai yang ketat. W12T-50 mengadopsi sistem insulasi Kelas F UL. Tegangan rusaknya antara kumparan dan kontak adalah 2500 VAC untuk tipe standar dan sampai dengan 4000 VAC untuk tipe tegangan tinggi. Kekuatan dielektrik antara kontak terbuka adalah 1500 VAC selama 1 menit, dan resistansi isolasi awal adalah ≥1000 MΩ (diukur pada 500 VDC). Fitur desain ini membantu meningkatkan isolasi listrik dan memberikan perlindungan yang andal untuk pengoperasian sistem yang aman dan stabil.

Stabil dan Andal, Cocok untuk Lingkungan Industri yang Kompleks

Selain performa kelistrikan, W12T-50 juga mengedepankan keandalan mekanis dan kemampuan beradaptasi lingkungan. Relai beroperasi secara stabil dalam kisaran suhu sekitar –40°C hingga 85°C dan kisaran kelembapan 5% hingga 90%. Umur mekanisnya mencapai operasi 5×10⁶, memenuhi tuntutan pengoperasian yang sering dalam jangka panjang. Produk ini juga menunjukkan ketahanan guncangan yang baik (guncangan fungsional 98 m/s², guncangan destruktif 980 m/s²) dan ketahanan getaran (10 Hz~55 Hz, amplitudo ganda 1,5 mm), sehingga cocok untuk peralatan terpasang dan sistem kontrol industri yang memerlukan keandalan tinggi.

Berbagai Pilihan Tegangan Kumparan dan Konsumsi Daya agar Sesuai dengan Sistem Kontrol yang Berbeda

Untuk mengakomodasi berbagai rangkaian kontrol, W12T-50 ditawarkan dalam dua versi konsumsi daya koil: tipe standar dan tipe sensitif. Tipe standar memiliki konsumsi daya koil sekitar 1,2 W dan tersedia dalam enam peringkat tegangan DC: 5V, 6.5V, 12V, 24V, 48V, dan 110V. Tipe sensitif mengkonsumsi sekitar 0,9 W dan mencakup rentang tegangan yang sama. Kedua versi punya pilihantegangan naik ≤75% dari tegangan pengenal dan tegangan putus ≥10% dari tegangan pengenal. Waktu pengoperasian ≤20 ms dan waktu rilis ≤10 ms. Desain koil terpadu memenuhi kebutuhan sistem kontrol yang berbeda dan memungkinkan pemilihan fleksibel berdasarkan kemampuan penggerak.

Dua Jenis Perlindungan yang Sesuai dengan Lingkungan Pengoperasian yang Berbeda

W12T-50 tersedia dalam dua model penutup: bersegel plastik dan tahan fluks. Jenis plastik bersegel tertutup rapat, efektif mencegah masuknya gas berbahaya seperti H₂S, SO₂, NO₂, serta debu. Direkomendasikan untuk lingkungan yang keras seperti lokasi industri dan tumpukan pengisian daya di luar ruangan. Tipe anti fluks hanya mencegah penetrasi fluks selama penyolderan dan cocok untuk peralatan dalam ruangan yang bersih. Saran pemilihan: untuk lingkungan yang bersih, disarankan menggunakan tipe tahan fluks; untuk lingkungan yang tidak bersih (mengandung H₂S, SO₂, NO₂, debu, dan polutan lainnya), jenis plastik bersegel adalah pilihan yang lebih disukai.

Desain Ringkas untuk Integrasi Peralatan yang Mudah

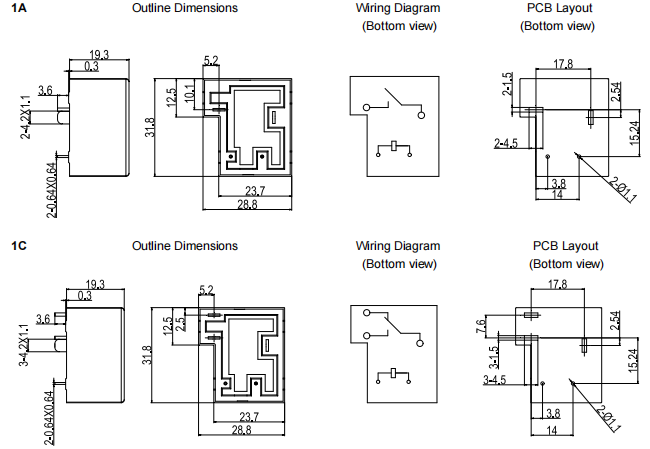

W12T-50 mengadopsi desain platform kompak terpadu dengan dimensi eksternal 31,8×28,8×19,3 mm. Untuk dimensi tanpa toleransi tertentu: dimensi ≤1 mm mempunyai toleransi ±0,2 mm; dimensi >1 mm dan <5 mm memiliki toleransi ±0,3 mm; dimensi ≥5 mm memiliki toleransi ±0,5 mm. Untuk tata letak PCB, dimensi yang tidak ditentukan selalu ±0,1 mm. Dimensi pemasangan standar dan tata letak pin memfasilitasi integrasi cepat dan peningkatan produk untuk produsen peralatan.

Area Aplikasi Khas

Dengan kemampuan peralihan beban tinggi, kinerja insulasi tinggi, dan desain platform yang matang, W12T-50 dapat digunakan secara luas di bidang berikut:

Kendaraan listrik : kontrol sirkuit utama dalam sistem manajemen baterai BMS

Mengisi tumpukan : perlindungan hidup/mati pada terminal keluaran AC/DC

Energi baru fotovoltaik : peralihan sirkuit pada inverter dan kotak penggabung Dalam aplikasi ini, relai terutama menjalankan fungsi seperti kontrol daya, peralihan sirkuit utama, dan prakontrol biaya, memberikan solusi kontrol arus yang stabil dan andal untuk sistem.
