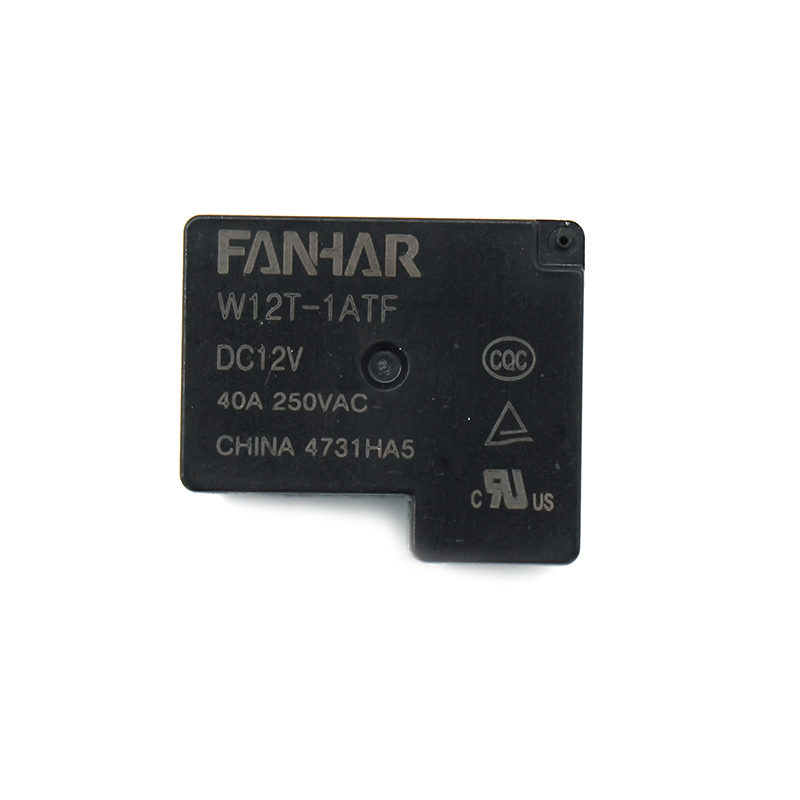

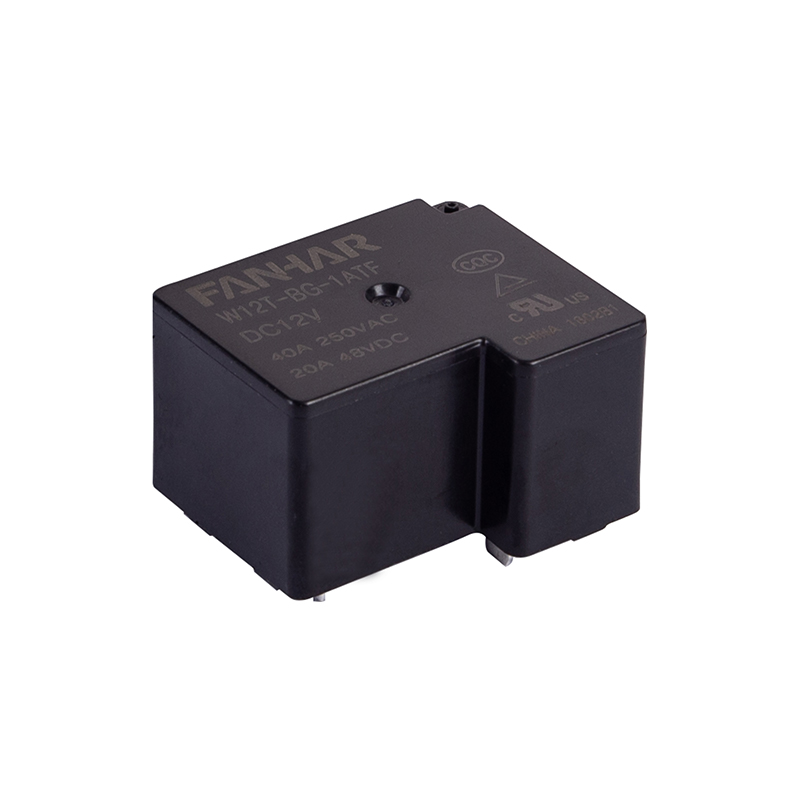

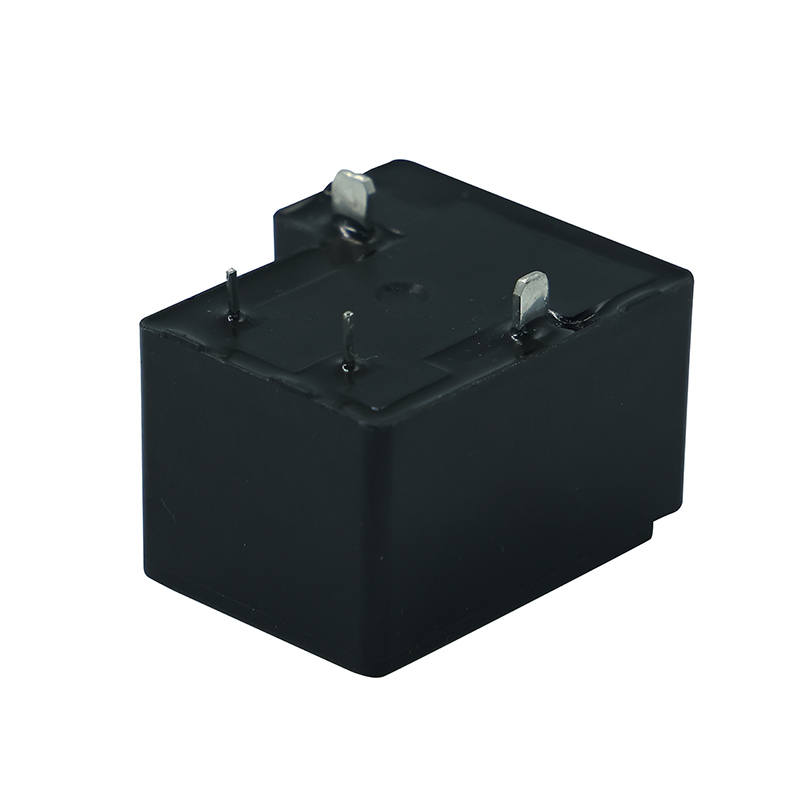

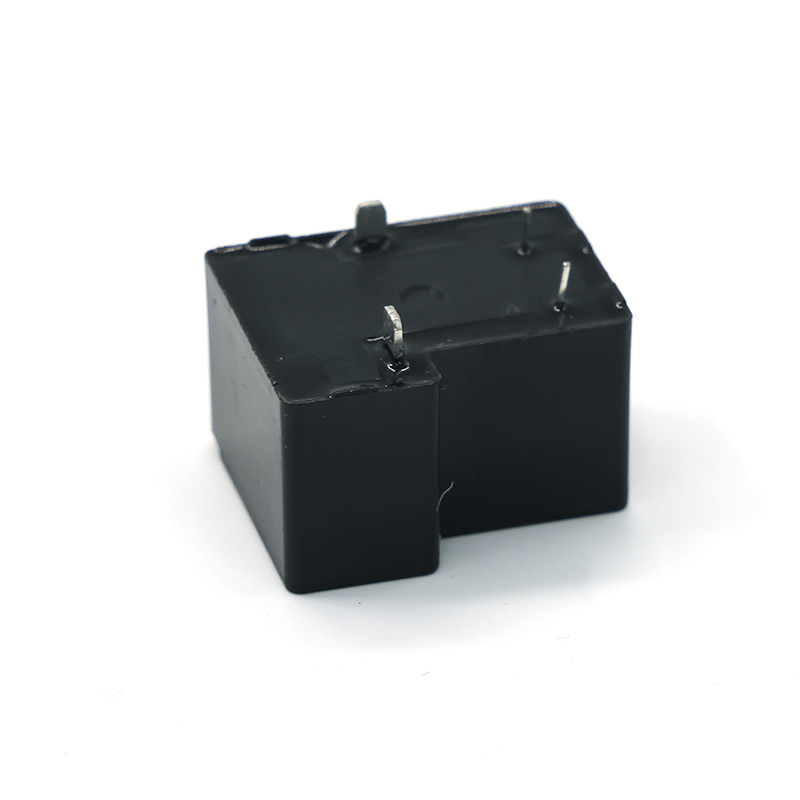

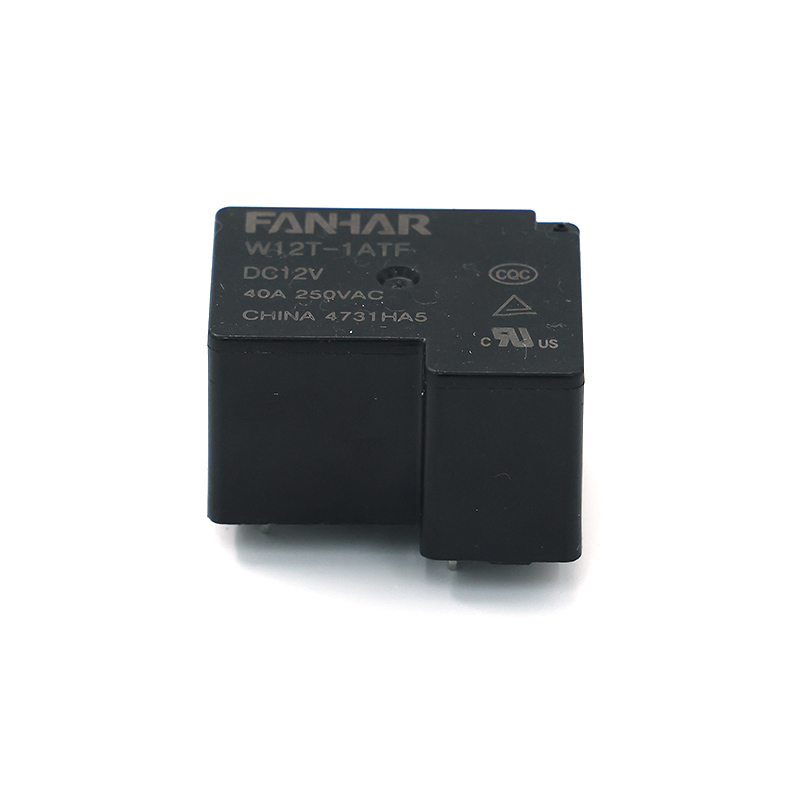

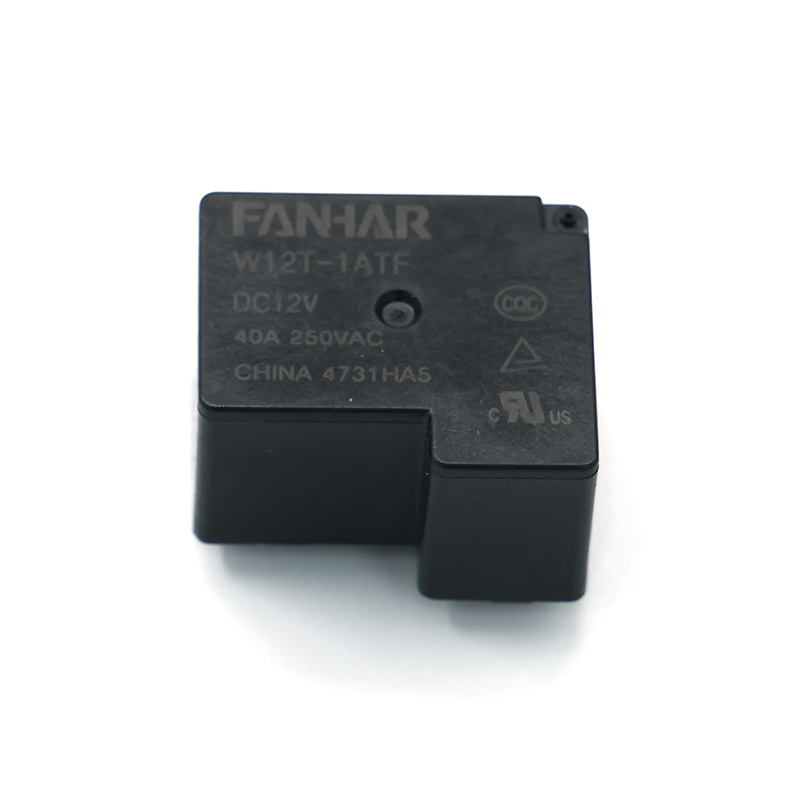

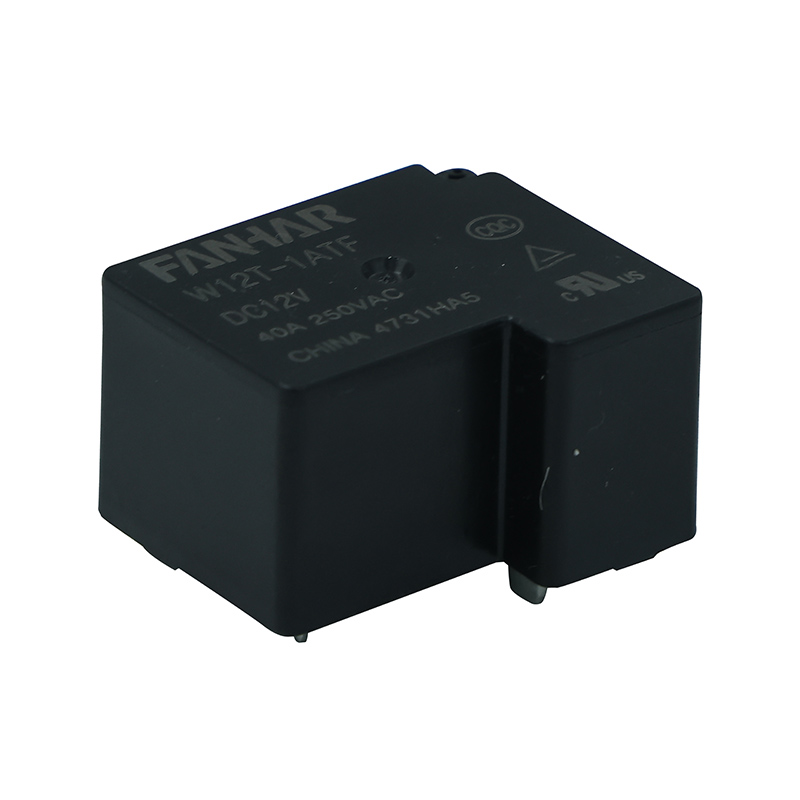

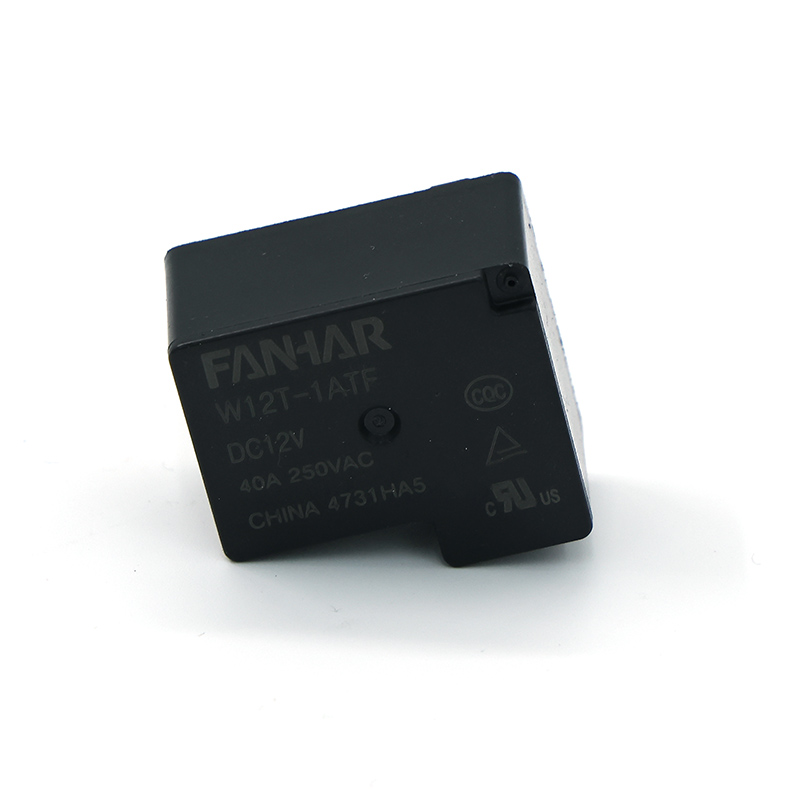

Relai Daya W12T 40A Sesuai UL TUV CQC

Fitur:
Kemampuan peralihan kontak 40A
Tegangan rusaknya (antara koil dan kontak):4KV
Kami dapat menyediakan celah kontak 2,1 mm, yang memenuhi standar VDE0126
Sistem isolasi UL: Kelas F
Produk ramah lingkungan (sesuai RoHS)
Dimensi Garis Besar:(31,6×27,2×18,4)mm
Aplikasi utama: Kendaraan listrik dan tiang pengisi daya, fotovoltaik
energi baru

Hubungi Kami

Unduh

SEBELUMNYA: Relai Daya FH12 30A 40A Sesuai UL TUV CQC BERIKUTNYA: Tidak ada artikel berikutnya

Parameter
Aplikasi
Deskripsi

Parameter

Spesifikasi	Barang		Standar	Tipe BG
Data Kontak	Pengaturan kontak		1A、1C	1A
	Resistensi kontak (awal)		100mΩ(6VDC 1A) Tipe khusus: TIDAK:≤1,2mΩ(32A) NC:≤1,5mΩ(32A)	100mΩ(6VDC 1A)

	Bahan kontak		AgSnO ₂
Nilai yang dinilai	Nilai beban (Beban resistansi)		40A 250VAC 20A 30VDC	40A 250VAC 20A 48VDC
	Tegangan peralihan maks		277VAC/30VDC	277VAC/48VDC
	Max.switching saat ini		40A
	Kapasitas peralihan maks		10000VA/600W	10000VA/960W
	Min.mengizinkan memuat		5VDC 100mA
Kinerja listrik	Resistensi isolasi (awal)		1000MΩ(500VDC)
	Kekuatan dielektrik (awal)	Antara kontak terbuka	1500VAC, 1 menit	2500VAC, 1 menit
		Antara koil & kontak	2500VAC(standar)/4000VAC, 1 menit
	Waktu pengoperasian		≤15ms	≤20ms
	Waktu rilis		≤10ms	≤15ms
Kinerja mekanis	Resistensi guncangan	Fungsional	98m/s ²
		Merusak	980m/s ²
	Ketahanan terhadap getaran		10Hz~55Hz 1,5 mm DA
Daya tahan	Mekanis		5× 10 ⁶ operasi
	Listrik (Suhu ruangan)		40A 250VAC 2×10 ⁴ operasi(ON/OFF= 1s/9s) 20A 30VDC 1×10 ⁵ operasi(ON/OFF= 1s/9s)	40A 250VAC 2× 10 ⁴ operasi(ON/OFF= 1s/9s) 20A 48VDC 5× 10 ⁴ operasi(ON/OFF= 1s/9s)
Kondisi pengoperasian	Suhu sekitar		-40℃~85℃
	Kelembaban		5% hingga 90%
Penghentian			PCB
Berat satuan			Sekitar 27g
Konstruksi			Plastik tersegel, tahan fluks

Deskripsi

W12T Power Relay 40A Contact Switching Capability adalah perangkat switching elektronik berkinerja tinggi dengan kapasitas switching kontak hingga 40A, cocok untuk berbagai aplikasi industri dan otomotif. Relai ini mengadopsi desain elektromagnetik canggih, dapat beroperasi secara stabil pada tegangan 12V DC, dan menyediakan fungsi kontrol arus yang andal. Desain paketnya yang ringkas membuatnya sangat cocok untuk lingkungan aplikasi dengan ruang terbatas, seperti stasiun pengisian kendaraan listrik, inverter fotovoltaik, dan sistem UPS. Relai daya W12T tersedia dalam berbagai bentuk kemasan, termasuk tipe tahan fluks dan tipe bersegel plastik, untuk memenuhi kebutuhan lingkungan yang berbeda. Perumahannya mengadopsi desain tertutup, yang secara efektif dapat mencegah masuknya debu dan kelembapan, memastikan pengoperasian yang stabil bahkan di lingkungan yang keras. Selain itu, produk ini mendukung berbagai konfigurasi kontak, termasuk lemparan ganda kutub tunggal (SPDT), lemparan ganda kutub ganda (DPDT), dll. Pengguna dapat memilih jenis kontak yang sesuai dengan kebutuhan spesifiknya. Untuk meningkatkan kinerja, relai daya W12T menggunakan AgSnO2 sebagai bahan kontak, yang memiliki resistansi kontak rendah dan daya tahan tinggi, yang secara efektif dapat mengurangi timbulnya busur listrik dan memperpanjang umur peralatan. Kehidupan kerja relai dapat mencapai 100.000 operasi, memastikan operasi stabil jangka panjang. Dalam hal pemasangan, relai daya W12T menyediakan diagram pengkabelan terperinci dan panduan pemasangan, yang memudahkan pengguna menyelesaikan pengkabelan dan commissioning dengan cepat. Dimensi eksternal dan toleransi dimensi pemasangan dikontrol secara ketat untuk memastikan kompatibilitas dengan berbagai perangkat. Selain itu, produk ini telah lulus sejumlah sertifikasi Keselamatan dan mematuhi standar internasional, sehingga cocok untuk lokasi berbahaya dan skenario aplikasi dengan permintaan tinggi. Dengan kapasitas peralihan yang tinggi, opsi konfigurasi yang fleksibel, dan keandalan yang sangat baik, relai daya W12T telah menjadi komponen penting dalam bidang otomasi industri dan elektronik otomotif. Baik digunakan untuk mengontrol beban berdaya tinggi atau untuk mencapai perlindungan sirkuit, ini dapat memberikan solusi yang efisien dan aman.
