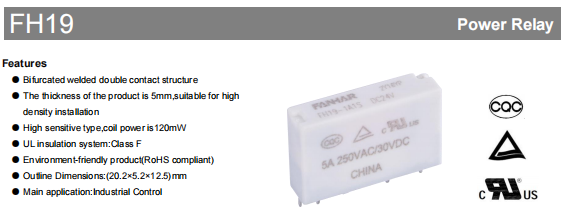

Relai Industri FH19

Di bidang otomasi industri, kontrol daya, dan desain peralatan kompak, optimalisasi ruang dan keandalan adalah upaya yang tiada henti. Relai seri FH19 lahir untuk memenuhi kebutuhan inti ini. Sebagai relai PCB ultra-tipis dengan ketebalan hanya 5 mm, relai ini berhasil mengintegrasikan kinerja tinggi, umur panjang, dan kemampuan pemasangan kepadatan tinggi, menjadikannya pilihan ideal bagi para insinyur dalam skenario ruang terbatas. Artikel ini akan mengeksplorasi fitur desain, manfaat teknis, dan beragam aplikasi FH19, menawarkan pilihan menyeluruh dan rekomendasi aplikasi.

Desain Terobosan & Keunggulan Struktural

Struktur Fisik Sangat Kompak

FH19 berukuran 20.2×5.2×12.5mm. Profilnya yang ramping — khususnya ketebalan 5 mm — memungkinkan penumpukan vertikal atau tata letak kepadatan tinggi dalam konfigurasi berdampingan, yang secara signifikan menghemat ruang PCB. Aplikasi ringkas seperti motherboard kontrol industri, modul PLC, perangkat komunikasi, dan peralatan pintar adalah kandidat ideal untuk produk yang dirancang secara optimal ini.

Proses Pengelasan Kontak Ganda yang Inovatif

Ini menggunakan konfigurasi Kontak Ganda Dilas Bifurcated. Desain ini menggunakan dua titik kontak paralel untuk mendistribusikan arus, sehingga mengurangi resistensi kontak dan secara nyata meningkatkan keandalan dan stabilitas kontak. Bahkan jika satu titik kontak terganggu karena getaran mikro atau kontaminasi, titik kontak lainnya tetap menjamin kontinuitas sirkuit, sehingga secara signifikan meningkatkan ketahanan terhadap kegagalan di lingkungan industri yang keras.

Pemilihan Bahan Ramah Lingkungan & Aman

Kepatuhan Lingkungan: Seri lengkap mematuhi arahan RoHS, tidak menggunakan bahan berbahaya, dan memenuhi tren manufaktur ramah lingkungan global.

Bahan Kontak: Menggunakan paduan perak-nikel (AgNi). Hal ini menjaga konduktivitas perak yang luar biasa, sementara penggabungan nikel meningkatkan ketahanan erosi busur dan ketahanan mekanis, sehingga memperpanjang umur listrik.

Sistem Insulasi: Dilengkapi sistem insulasi UL Kelas F (155°C), memastikan kinerja isolasi listrik dan margin keamanan bahkan di lingkungan bersuhu tinggi.

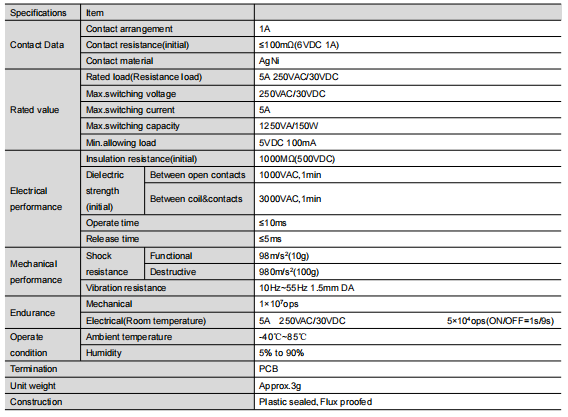

Analisis Mendalam Parameter Kinerja Inti

Kinerja Kelistrikan: Peralihan yang Stabil, Andal, dan Bertenaga

Nilai Beban: 5A @ 250VAC / 30VDC

Maks. Kapasitas Peralihan: 1250VA / 150W

Resistansi Kontak: ≤100mΩ (awal)

Resistansi Isolasi: ≥1000MΩ (500VDC)

Kekuatan Dielektrik : 3000 VAC selama 1 menit (antara kontak terbuka dan antara koil dan kontak)

Waktu Pengoperasian/Rilis: ≤10ms / ≤5ms

Daya Tahan Mekanis & Lingkungan: Dibangun untuk Lingkungan Industri

Kehidupan Mekanis: Mampu melakukan hingga 10 juta pengoperasian, ideal untuk peralihan yang sering.

Umur Listrik:Beban yang ditentukan menjamin kinerja yang andal (lihat "Kurva Daya Tahan" di lembar data).

Kemampuan Beradaptasi Lingkungan: Kisaran suhu pengoperasian -40°C hingga 85°C dan kisaran kelembapan 5% hingga 90%, cocok untuk berbagai iklim.

Ketahanan Getaran & Guncangan: Ketahanan getaran (10-55Hz) dan guncangan (980m/s²) yang luar biasa, ideal untuk peralatan dengan getaran mekanis seperti peralatan mesin dan kendaraan.

Panduan Konfigurasi & Pemilihan Kumparan Fleksibel

FH19 memiliki dua tipe daya koil. Ia juga memiliki delapan tegangan umum. Hal ini memberi desainer fleksibilitas yang signifikan.

Catatan Penting: Lembar data menentukan karakteristik "Tegangan Operasi" dan "Tegangan Pelepasan" secara rinci. Desain, bahan, dan proses manufaktur FH19 mematuhi standar keselamatan yang ketat, seperti yang ditunjukkan oleh sertifikasi. Pengguna dapat dengan aman memasukkannya ke dalam aplikasi yang memerlukan kepatuhan ekspor atau keandalan luar biasa.

Pemilihan Paket: Menyesuaikan Lingkungan Aplikasi Anda

FH19 menawarkan dua opsi paket utama untuk mengatasi berbagai tantangan lingkungan:

Tipe Terbukti Fluks:

Fitur: Menolak residu korosif yang lemah dari penyolderan.

Direkomendasikan untuk: Menjaga kebersihan lingkungan interior, termasuk peralatan pusat data, fasilitas komunikasi, dan instrumen laboratorium.

Tipe Tertutup Plastik:

Fitur: Struktur yang tersegel sepenuhnya secara efektif mencegah debu, kelembapan, dan gas korosif (misalnya, H₂S, SO₂) memasuki relai.

Direkomendasikan untuk: Lokasi industri, peralatan luar ruangan, lingkungan dengan gas kimia, seperti bengkel pabrik, lemari kendali, sistem sinyal lalu lintas, dan mesin pertanian.

Memilih kemasan yang tidak tepat dapat mengakibatkan korosi interior, oksidasi kontak, dan kegagalan dini.

Skenario Aplikasi Khas

Memanfaatkan keunggulan komprehensifnya, FH19 unggul dalam bidang berikut:

Otomasi Industri: Modul I/O PLC, antarmuka sensor, kontrol motor kecil.

Manajemen Energi: Pengukur pintar, sirkuit kontrol inverter fotovoltaik, dan modul kontrol stasiun pengisian daya.

Otomasi Gedung: Kontrol pencahayaan cerdas, kontrol sistem HVAC, sistem keamanan.

Peralatan Komunikasi: Perutean sinyal di sakelar jaringan, router, dan peralatan stasiun pangkalan.

Peralatan Rumah Tangga & Elektronik Konsumen: Papan kontrol untuk peralatan kelas atas, hub rumah pintar.

Sertifikasi Keselamatan & Jaminan Kualitas

FH19 telah memperoleh banyak sertifikasi bergengsi di seluruh dunia dan domestik, yang berfungsi sebagai validasi utama atas kualitas dan keamanannya.

UL / C-UL (AS/Kanada): Nomor File E475405

TÜV (Jerman): File No. R 50565678

CQC (Cina): Nomor Sertifikat CQC22002370207

Sertifikasi tersebut menunjukkan bahwa desain, bahan, dan proses manufaktur FH19 mematuhi standar keselamatan yang ketat. Pengguna dapat dengan aman memasukkannya ke dalam aplikasi yang memerlukan kepatuhan ekspor atau keandalan yang luar biasa.

Ringkasan Poin Penting Seleksi & Penggunaan

Tentukan Beban: Identifikasi jenis beban Anda (resistif, induktif, lampu), arus, dan tegangan untuk memastikan semuanya berada dalam kisaran pengenal FH19.

Pilih Coil: Pilih varian Standar atau Daya Tinggi dan spesifikasi voltase yang sesuai dengan voltase suplai dan kebutuhan daya sistem Anda.

Tentukan Paketnya: Pilihan antara Flux Proofed atau Plastic Sealed harus dibuat berdasarkan lingkungan aplikasi. Hal ini penting untuk memastikan keandalan jangka panjang.

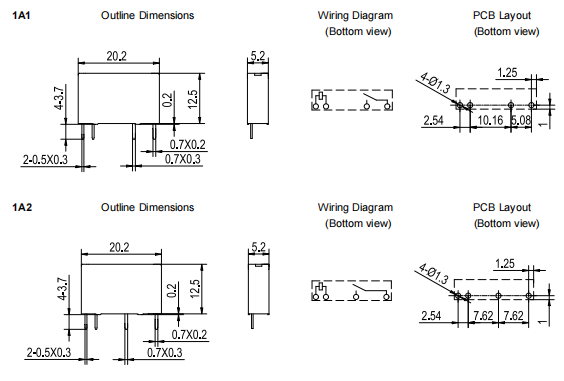

Konfirmasi Pinout: Lihat diagram tapak PCB (1A1 atau 1A2) untuk memastikan kompatibilitas dengan tata letak papan sirkuit Anda.

Rancang Sirkuit Penggerak: Pastikan arus penggerak yang stabil dan memadai disediakan untuk koil relai. Pertimbangkan untuk menggunakan dioda flyback untuk melindungi perangkat penggerak.

Kesimpulan

FH19 adalah solusi rekayasa yang dirancang untuk mengatasi tantangan yang ditimbulkan oleh desain elektronik modern, kepadatan tinggi, dan keandalan tinggi.

Teknologi ini mengintegrasikan ukuran yang kompak, keandalan kontak ganda, kemampuan beradaptasi terhadap lingkungan, dan sertifikasi yang ekstensif, memberikan para insinyur dukungan komponen dasar yang solid dan andal untuk inovasi dalam pengendalian industri, manajemen energi, dan perangkat pintar.

Saat memilih relai, lakukan lebih dari sekadar perbandingan parameter sederhana. Dalam hal keandalan sistem, biaya siklus hidup, dan kesesuaian lingkungan, FH19 tidak diragukan lagi merupakan pilihan yang lebih disukai dan layak untuk evaluasi mendalam.
