Apa itu Relai PCB? Bagaimana Cara Kerja Relai PCB?

Pengantar Relay PCB

Definisi Relai PCB

Relai PCB, atau relai papan sirkuit cetak, mengacu pada perangkat yang dipasang pada PCB. Ini adalah saklar yang dioperasikan secara elektrik yang digunakan untuk mengontrol rangkaian daya tinggi dengan bantuan sinyal berdaya rendah. Relai PCB digunakan di berbagai sistem dan perangkat elektronik berdasarkan ukuran minimal, keandalan, dan kemudahan penggunaan.

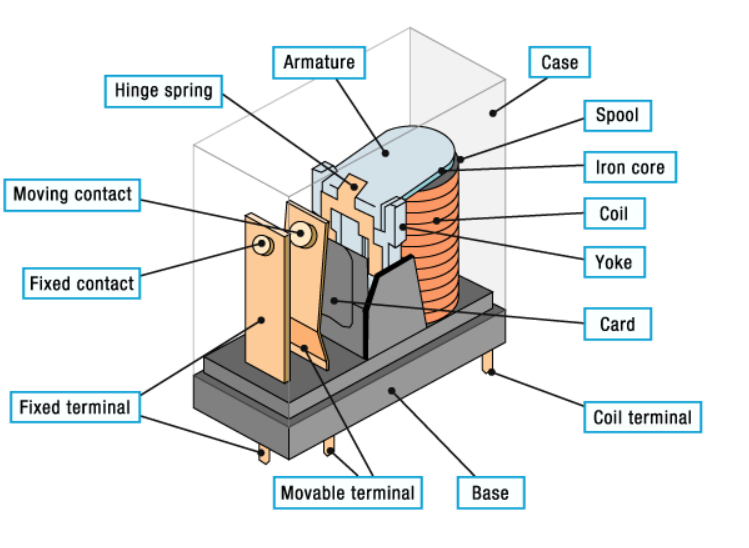

Komponen Relay PCB

Komponen utama relai PCB meliputi:

Kumparan: Kumparan menghasilkan medan magnet ketika arus listrik melewatinya.

Armature: Armature: Ini adalah komponen bergerak yang tertarik pada medan magnet yang diciptakan oleh kumparan.

Kontak: Kontak adalah titik di mana sambungan listrik dibuat atau diputus.

Pegas: Pegas mengembalikan jangkar ke posisi semula setelah kumparan dihilangkan energinya.

Cara Kerja Relay PCB

Prinsip Elektromagnetik

Relai PCB berfungsi berdasarkan prinsip elektromagnetisme. Fenomena medan magnet yang dihasilkan ketika arus melewati kumparan telah didokumentasikan dengan baik. Tindakan ini menarik jangkar, yang pada gilirannya bergerak untuk menyambung atau memutuskan rangkaian pada kontak.

Operasi Sirkuit

Gaya magnet dari kumparan menarik jangkar ke bawah saat relai diberi daya, menutup kontak dan memungkinkan arus mengalir di sirkuit terkait. Pegas membuka kontak dan memutus aliran arus saat kumparan dihilangkan dayanya dengan mengembalikan jangkar ke posisi semula.

Beralih Logika

Relai PCB juga dapat dibuat dengan konfigurasi peralihan yang bervariasi, termasuk biasanya terbuka (NO) dan biasanya tertutup (NC). Dalam kasus konfigurasi normal terbuka, kontak tetap terbuka saat energi dihilangkan dan ditutup saat diberi energi. Dalam konfigurasi normal tertutup, kontak akan tertutup jika terjadi pemutusan energi dan terbuka jika terjadi pemberian energi.

Jenis Relay PCB

Berdasarkan Prinsip Operasi

Relai Elektromekanis

Relai elektromekanis adalah jenis relai PCB yang paling umum. Relai ini terdiri dari kontak, jangkar, dan koil. Relai jenis ini terkenal karena keandalan dan kapasitasnya dalam mengatur tegangan dan arus tinggi.

Relai Solid-State

Solid-state relay (SSR) tidak memiliki bagian yang bergerak dan bergantung pada semikonduktor untuk mengontrol aliran arus. Mereka menawarkan kecepatan peralihan yang lebih cepat, masa pakai yang lebih lama, dan keandalan yang lebih tinggi dibandingkan dengan relai elektromekanis.

Relai Buluh

Relai buluh terdiri dari sepasang kontak feromagnetik (sakelar buluh) yang terbungkus dalam tabung kaca.  Mereka didorong oleh medan magnet eksternal dan dikenal karena tingkat peralihannya yang cepat dan peningkatan ketahanan isolasi.

Relai Hibrid

Relai hibrid menggabungkan fitur relai elektromekanis dan solid-state. Mereka memiliki keuntungan dari kapasitas penanganan arus yang tinggi dan kecepatan peralihan yang cepat.

Berdasarkan Tiang dan Lemparan

SPDT

Relai SPDT memiliki fitur tiang tunggal dengan dua posisi lemparan. Itu dapat menghubungkan satu terminal ke salah satu dari dua posisi konduktor. Satu set kontak tetap tertutup sementara yang lainnya tetap terbuka di dua status relai SPDT, dan sebaliknya.  Relai SPDT ideal untuk situasi di mana Anda harus dapat beralih di antara dua sirkuit yang berbeda.

SPST

Relai SPST merupakan relai tiang tunggal, lemparan tunggal. Tiang tersebut memiliki satu posisi lemparan dan hanya dapat mengatur satu sirkuit. Relay semacam ini sering digunakan untuk menghidupkan dan mematikan lampu dan gadget.

DPST

Relai DPST adalah relai lemparan tunggal kutub ganda. Relai ini terdiri dari dua sirkuit lemparan tunggal independen, yang masing-masing memiliki kontak tetap dan kontak bergerak.  Hal ini membuat relai berguna untuk aplikasi yang memerlukan kontrol tersinkronisasi beberapa rangkaian karena memungkinkannya mengontrol dua rangkaian independen sekaligus.

DPDT

Relai DPDT merupakan estafet tiang ganda, lemparan ganda, mempunyai dua lemparan dan dua tiang, sehingga setiap tiang dapat dihubungkan ke dua lemparan yang berbeda.  Hal ini memungkinkan relai mengelola lebih dari satu sirkuit dan melakukan tugas peralihan yang lebih rumit, seperti beralih di antara tata letak sirkuit yang berbeda.  Relai DPDT digunakan di banyak sistem kelistrikan yang berbeda, terutama ketika dua rangkaian perlu dialihkan secara bersamaan.

Keuntungan Relay PCB

Keandalan tinggi

Relai PCB dimaksudkan untuk menawarkan pengoperasian yang stabil untuk jangka waktu yang signifikan. Mereka dibuat agar dapat berfungsi dalam kondisi lingkungan yang berbeda dan digunakan dalam aplikasi penting yang mengutamakan keandalan.

Ukuran Kompak

Relai PCB juga hadir dalam versi berukuran lebih kecil, sehingga cocok untuk aplikasi dalam sistem elektronik dengan ruang terbatas. Mereka dapat menghemat ruang papan karena tapaknya yang minimal.

Kontrol Akurat

Relai PCB dapat mengontrol rangkaian listrik dengan akurat. Mereka dapat digerakkan menggunakan sinyal kontrol rendah dan mengalihkan beban berdaya tinggi dengan akurat.

Umur Panjang

Relai PCB yang dirancang dan digunakan dengan baik dapat menikmati masa pakai yang lama. Mereka dapat mempertahankan banyak siklus peralihan dengan kehilangan efisiensi operasional yang minimal.

Aplikasi Relay PCB

Elektronik Otomotif

Relai PCB digunakan dalam berbagai aplikasi di industri otomotif untuk mengontrol berbagai sistem seperti lampu depan, wiper kaca depan, dan pompa bahan bakar. Mereka menawarkan peralihan dan perlindungan yang aman ke komponen-komponen utama ini.

Otomasi Industri

Relai PCB digunakan dalam aplikasi industri untuk mengoperasikan motor, solenoida, dan berbagai aktuator.  Mereka sangat penting untuk sistem otomasi karena memberikan kontrol dan sinkronisasi proses yang tepat.

Relai PCB digunakan di beberapa perangkat elektronik konsumen, termasuk AC, mesin cuci, dan lemari es.  Mereka bertindak untuk mengatur dan mengalokasikan daya untuk beragam operasi dalam perangkat ini.

Telekomunikasi

Dalam industri telekomunikasi, relai PCB digunakan untuk mengalihkan dan merutekan sinyal pada peralatan jaringan. Mereka menyediakan koneksi yang aman serta pengiriman sinyal yang efektif.

Peralatan Rumah Tangga

Relai PCB digunakan di sebagian besar peralatan rumah tangga seperti microwave, oven, dan pembuat kopi. Mereka memungkinkan kontrol komponen fungsional, seperti elemen panas dan pengatur waktu.

Panduan Pemilihan Relai PCB

Spesifikasi Listrik

Dalam memilih relai PCB, spesifikasi kelistrikan seperti tegangan operasi, peringkat arus, dan kapasitas daya perlu dipertimbangkan. Ini harus sesuai dengan persyaratan aplikasi untuk memungkinkan kondisi pengoperasian yang optimal.

Spesifikasi Mekanik

Parameter mekanis termasuk resistansi kontak, resistansi isolasi, dan kecepatan peralihan harus dievaluasi sehubungan dengan persyaratan spesifik aplikasi.

Masalah Lingkungan

Kondisi operasi harus diperhitungkan. Suhu, kelembapan, dan tingkat getaran dapat mempengaruhi keandalan dan umur relai. Penting untuk menggunakan relai yang tepat untuk kondisi pengoperasian lingkungan sekitar.

Persyaratan Aplikasi

Persyaratan spesifik aplikasi, termasuk sifat beban yang dikontrol dan frekuensi peralihan, akan menentukan proses pemilihan. Berbagai jenis relay mungkin lebih cocok untuk aplikasi tertentu.

Biaya dan Keandalan

Penting untuk menyeimbangkan biaya versus keandalan. Meskipun relai dengan keandalan tinggi akan lebih mahal, relai ini dapat menghemat uang dalam jangka panjang dengan menurunkan biaya pemeliharaan dan penggantian.

Kesimpulan

Kesimpulannya, relai PCB sangat penting untuk mengendalikan rangkaian daya menggunakan sinyal berdaya rendah. Mereka memiliki tipe yang berbeda-beda dan memberikan manfaat seperti keandalan dan ukuran minimal, sehingga digunakan dalam aplikasi otomotif, industri, elektronik konsumen, dan telekomunikasi. Pengetahuan tentang prinsip dan tipenya membantu dalam pemilihan relai yang tepat untuk aplikasi tertentu.
