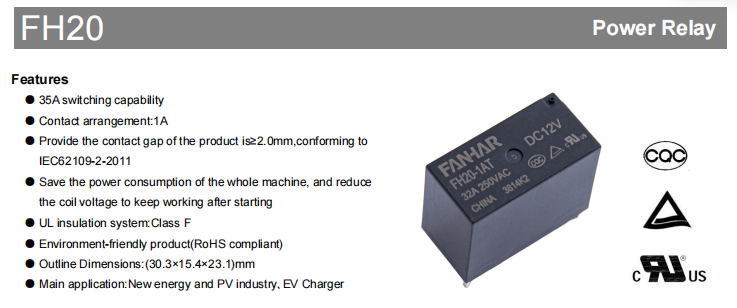

Relai Energi Baru Seri FH20: Solusi Peralihan dengan Keandalan Tinggi untuk Fasilitas Energi dan Pengisian Daya Baru

Keunggulan Inti: Aman, Efisien, dan Tahan Panas

Kesenjangan Kontak yang Memadai untuk Memenuhi Standar Keamanan Fotovoltaik

Kesenjangan kontak setelah relai terbuka secara langsung mempengaruhi keamanan isolasi. Seri FH20 memiliki celah kontak ≥2,0 mm, yang sepenuhnya mematuhi standar IEC 62109-2-2011 “Persyaratan keselamatan untuk konverter daya untuk digunakan dalam sistem tenaga fotovoltaik.” Untuk inverter fotovoltaik, standar ini wajib. Celah 2,0 mm memastikan interupsi busur listrik yang efektif bahkan dalam kondisi tegangan berlebih, melindungi sirkuit hilir dan keselamatan operator.

Pengurangan Tegangan Tahan Setelah Mulai untuk Menurunkan Konsumsi Daya Sistem Secara Signifikan

FH20 menggunakan strategi kerja yang mengurangi tegangan koil setelah pengambilan awalnaik. Setelah relai ditutup, hanya diperlukan tegangan koil yang lebih rendah untuk mempertahankan keadaan kontak, sehingga secara signifikan mengurangi konsumsi daya koil dibandingkan dengan relai penuh kontinu.penggerak tegangan. Misalnya, pada model 12 V, daya penahannya jauh lebih rendah dibandingkan 1400 mW yang dibutuhkan untuk pick-up. Fitur ini sangat bermanfaat terutama untuk pengisi daya dan inverter yang memerlukan pengoperasian siaga lama atau terus-menerus, sehingga secara efektif menurunkan kenaikan suhu sistem dan kehilangan energi.

Sistem Isolasi UL Kelas F untuk Toleransi Suhu Lebih Tinggi

Peringkat ketahanan panas dari sistem insulasi menentukan umur relai dalam kondisi suhu tinggi. Seri FH20 menggunakan sistem insulasi Kelas F yang diakui UL, sehingga menghasilkan panas kumparan maksimumsuhu spot 155 °C—25 °C lebih tinggi dari Kelas B pada umumnya (130 °C). Ini berarti bahwa pada suhu sekitar 85 °C, relai masih memiliki margin termal yang cukup, sehingga sangat cocok untuk peralatan yang dipasang di lingkungan tertutup, berventilasi buruk, atau di luar ruangan bersuhu tinggi.

Bahan Ramah Lingkungan, Sesuai RoHS

Mulai dari bahan kontak hingga housing, produk ini menggunakan bahan yang memenuhi persyaratan RoHS, bebas dari timbal, merkuri, kromium heksavalen, dan zat berbahaya lainnya, sehingga memastikan adanya penghalang.ekspor gratis ke wilayah dengan peraturan lingkungan yang ketat, seperti UE.

Kemampuan Beban dan Parameter Kelistrikan

Seri FH20 mengadopsi pengaturan kontak 1A (single-pole single-throw, biasanya terbuka), dengan bahan kontak AgSnO₂ (silver tin oxide). Bahan ini menawarkan ketahanan yang sangat baik terhadap pengelasan dan erosi busur, sehingga sangat cocok untuk sering berpindahnya beban resistif arus tinggi.

Peringkat kelistrikan utama dirangkum dalam tabel di bawah ini:

Resistansi kontak yang rendah memastikan kehilangan konduksi yang minimal, sedangkan kekuatan dielektrik yang tinggi memberikan margin keamanan yang cukup untuk isolasi tegangan tinggi-rendah. Waktu pengoperasian dan pelepasan memenuhi persyaratan kecepatan respons sebagian besar aplikasi kontrol industri dan elektronika daya.

Spesifikasi Kumparan dan Panduan Pemilihan

FH20 menawarkan beberapa voltase koil standar dari 5 V hingga 24 V, semuanya dengan daya tetapan 1400 mW. Parameter kelistrikan utama untuk model yang umum digunakan dirangkum di bawah ini untuk pencocokan cepat dengan voltase kontrol sistem Anda:

Tip seleksi : Tegangan operasi adalah minimum yang diperlukan untuk pengambilan yang andal; tegangan penggerak harus dirancang agar tidak turun di bawah nilai ini. Tegangan pelepasan menentukan sensitivitas penurunanpadam saat listrik padam. Jika konsumsi daya sangat rendah sangat penting, tegangan koil yang lebih tinggi (misalnya, 24 V) dapat dipilih, karena arus pengoperasiannya lebih rendah, dan dikombinasikan dengan fitur hold-after-start, total konsumsi daya dapat dikurangi lebih lanjut.

Kekokohan Mekanik dan Kemampuan Beradaptasi Lingkungan

Peralatan energi baru sering kali menghadapi getaran, guncangan, dan variasi suhu yang luas. Seri FH20 unggul dalam kinerja mekanis:

Resistensi guncangan : Guncangan fungsional hingga 196 m/s² (20 g), guncangan destruktif hingga 980 m/s² (100 g), cukup untuk menahan benturan yang tidak disengaja selama pengangkutan dan pemasangan.

Ketahanan terhadap getaran : 10 Hz ~ 55 Hz pada amplitudo 1,5 mm, memastikan pengoperasian yang stabil di dekat sumber getaran seperti kipas dan kompresor.

Kisaran suhu pengoperasian : -40 °C ~ 85 °C, mencakup kondisi luar ruangan di sebagian besar wilayah Tiongkok; toleransi kelembaban dari 5% hingga 85% untuk lingkungan lembab.

Dalam hal ketahanan, masa pakai mekanis adalah operasi 2×10⁵, sedangkan masa pakai listrik (beban resistif, 32 A 250 VAC, ON/OFF = 1 s / 9 s) mencapai operasi 3×10⁴, sehingga memenuhi kebutuhan penggunaan normal selama beberapa tahun pada pengisi daya, inverter, dan peralatan serupa.

Gaya Kandang dan Pemilihan Lingkungan

FH20 tersedia dalam dua jenis perlindungan internal, memungkinkan Anda memilih sesuai dengan kebersihan lingkungan kerja sebenarnya:

Tipe tahan fluks : Cocok untuk lingkungan dalam ruangan yang bersih dan bebas dari gas korosif (H₂S, SO₂, NO₂, dll.) dan debu konduktif. Jenis ini mencegah masuknya fluks selama penyolderan dan menawarkan keunggulan biaya.

Tipe bersegel plastik : Direkomendasikan untuk lingkungan tidak bersih yang mungkin mengandung gas atau debu korosif, seperti lokasi industri atau lemari luar ruangan. Konstruksi yang tersegel lebih efektif mengisolasi kontaminan eksternal, sehingga memastikan masa pakai yang lamaistilah resistensi kontak rendah.

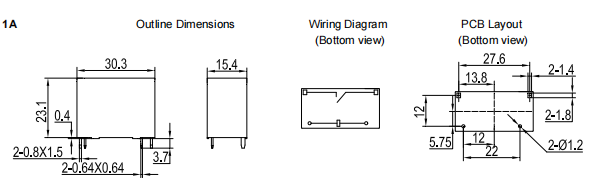

Kedua tipe ini memiliki dimensi eksternal yang sama: 30,3 mm (L) × 15,4 mm (W) × 23,1 mm (H). Produk ini dirancang untuk pemasangan pin PCB standar dan beratnya sekitar 20,7 g. Toleransi tata letak PCB harus dikontrol dalam ±0,1 mm; untuk toleransi dimensi garis besar, silakan lihat catatan detail di lembar data.

Sekilas tentang Persetujuan Internasional

Seri FH20 telah memperoleh sertifikasi keselamatan yang diperlukan untuk pasar global utama, sehingga memfasilitasi ekspor produk akhir Anda:

Ketiga sertifikasi tersebut menggunakan kontak AgSnO₂ dan mencakup peringkat kontinu 32 A dan maksimum 35 A pada kelas suhu 85 °C, memastikan kepatuhan dalam kondisi pengoperasian ekstrem.
