Relai FH28: Solusi Otomasi dan Elektronik Otomotif Berkinerja Tinggi

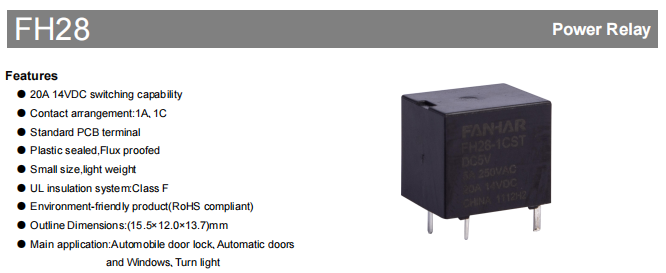

Relai FH28 adalah relai yang dipasang di PCB berkinerja tinggi yang diproduksi oleh Zhejiang Fanhar Electronics Co., Ltd., ditujukan untuk elektronik otomotif dan sistem kontrol otomasi.  Relai ini memiliki konstruksi tertutup plastik, memiliki kapasitas peralihan 20A pada 14VDC, memiliki dimensi ringkas 15,5 x 12,0 x 13,7 mm, berat sekitar 6 gram, dan mematuhi peraturan lingkungan RoHS.

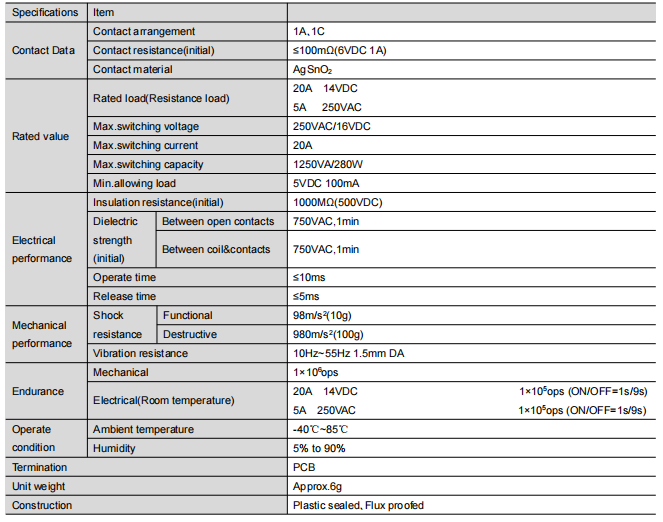

Kinerja Listrik Yang Sangat Baik

Karakteristik Kontak

Bahan kontak paduan khusus digunakan, dan resistansi kontak awal dikontrol secara ketat dalam 100mΩ (kondisi pengujian 6VDC 1A).

Resistensi kontak yang rendah memastikan kehilangan transmisi sinyal diminimalkan, terutama cocok untuk sistem kontrol presisi.

Permukaan kontak diperlakukan secara khusus untuk secara efektif menghambat busur api dan memperpanjang masa pakai.

Kapasitas beban

Desain peringkat ganda: 20A/14V DC dan 5A/250V AC.

Kapasitas peralihan maksimum hingga 1250VA/280W untuk memenuhi sebagian besar kebutuhan elektronik otomotif.

Beban minimum yang diizinkan serendah 5VDC/100mA, beradaptasi dengan skenario peralihan sinyal kecil.

Karakteristik Isolasi

Resistansi isolasi awal hingga 1000MΩ (tegangan uji 500VDC)

Tegangan antar kontak tahan 750VAC selama 1 menit tanpa gangguan

Kelas isolasi UL Kelas F untuk memastikan keamanan dan keandalan di lingkungan bersuhu tinggi.

Kecepatan respons

Waktu respons cepat ≤ 10 ms untuk waktu hisap dan ≤ 5 ms untuk waktu pelepasan.

Sangat cocok untuk sistem elektronik otomotif modern yang memerlukan peralihan frekuensi tinggi.

Desain sistem elektromagnetik yang dioptimalkan memastikan pengoperasian yang konsisten

Struktur mekanis yang kokoh dan andal

Desain mekanis produk mencerminkan kebijaksanaan teknik:

Paket ringkas dengan dimensi 15,5 x 12,0 x 13,7 mm dan kontrol berat 6g, cocok untuk aplikasi dengan ruang terbatas

Ketahanan getaran yang sangat baik, tahan guncangan 980m/s² (10g), beradaptasi dengan lingkungan getaran seperti mobil

Performa stabil di lingkungan getaran, bekerja dengan andal dalam rentang frekuensi 10Hz~55Hz dengan amplitudo 1,5mm.

Proses penyegelan plastik secara efektif mencegah penetrasi fluks dan meningkatkan keandalan produk dalam jangka panjang.

Berbagai skenario aplikasi

Relai FH28 menunjukkan nilainya di banyak bidang:

Sistem elektronik otomotif, ideal untuk kontrol kunci pintu, sistem sinyal belok, power window.

Di bidang otomasi industri, sangat cocok untuk kontrol pintu otomatis, perangkat interlock pengaman dan posisi penting lainnya.

Di bidang peralatan rumah tangga, produk ini menyediakan peralihan yang andal untuk kontrol rumah pintar dan sistem tirai otomatis.

Di bidang instrumentasi, ini memainkan peran penting sebagai komponen inti modul peralihan sinyal.

Panduan Seleksi Profesional

Poin pemilihan untuk skenario aplikasi yang berbeda:

Konfigurasi kontak: 1A (biasanya terbuka) cocok untuk rangkaian peralihan sederhana, dan 1C (konversi) cocok untuk skenario yang memerlukan fungsi peralihan.

Kemampuan beradaptasi terhadap lingkungan: Tahan terhadap fluks untuk lingkungan yang bersih, Plastik tersegel untuk gas korosif.

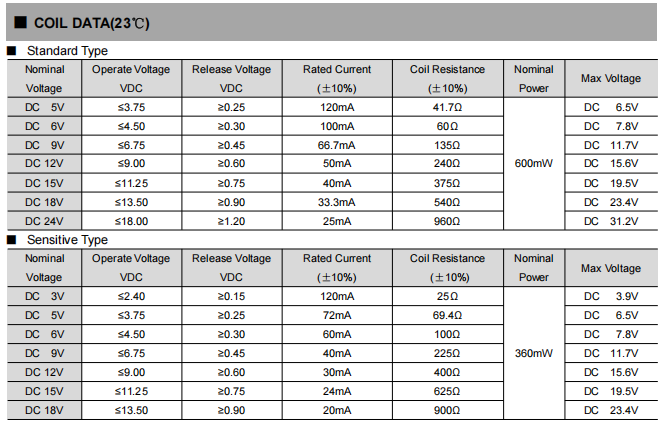

Saran pencocokan tegangan: kumparan standar cocok untuk tegangan reguler, kumparan sensitif (tipe L) lebih cocok untuk aplikasi tegangan rendah.

Tindakan pencegahan pemasangan: Lingkungan dengan getaran tinggi memerlukan perhatian khusus pada metode pemasangan untuk memastikan koneksi yang andal.

Verifikasi keandalan yang ketat

Produk telah menjalani pengujian dan verifikasi yang ketat:

Uji masa pakai beban: 100.000 operasi di bawah DC14V/20A, lebih dari 1 juta operasi di bawah AC250V/5A.

Uji kemampuan adaptasi lingkungan: siklus suhu -40℃~85℃, verifikasi jangka panjang lingkungan panas dan lembab 90%RH

Uji keandalan mekanis: getaran 55Hz, benturan 10g, dan verifikasi kondisi keras lainnya.

Uji ketahanan bahan: bahan kontak masih mempertahankan karakteristik kontak yang baik setelah penggunaan jangka panjang.

Saran aplikasi praktis

Tindakan pencegahan dalam aplikasi teknik:

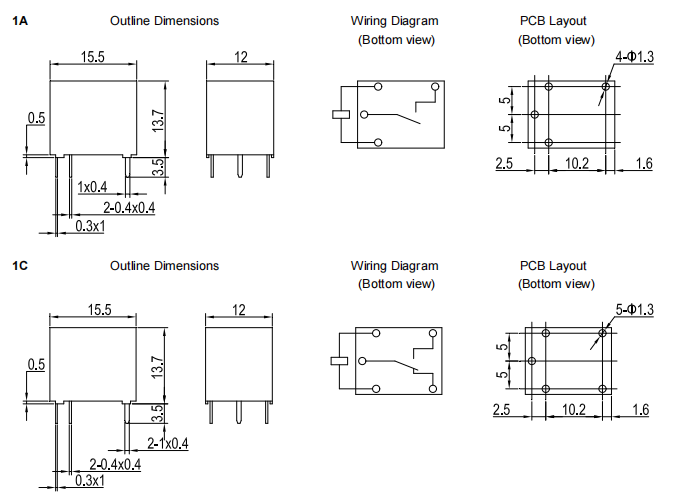

Ikuti dengan ketat gambar dimensi saat mendesain PCB, berikan perhatian khusus pada jarak pin 10,2 mm.

Tata letak harus dilakukan dengan jarak listrik yang cukup, dengan mempertimbangkan kebutuhan pembuangan panas untuk menghindari panas berlebih di lokasi tertentu.

Hindari melebihi parameter pengenal maksimum, hindari guncangan mekanis dan terjatuh.

Perawatan rutin untuk memeriksa kondisi kontak dan menjaga kebersihan lingkungan kerja.

Relai FH28 menjadi pilihan penting untuk elektronik otomotif dan kontrol industri karena parameter kinerja profesional dan kinerja kualitas yang dapat diandalkan. Melalui inovasi berkelanjutan, Zhejiang Fanhar Electronics menyediakan solusi relai yang andal ke pasar.
