Itu Relai Daya FH12 dirancang untuk peralihan arus tinggi dalam kontrol industri, mesin las titik, dan peralatan catu daya. Menampilkan arus peralihan maksimum 40A , kekuatan dielektrik dari 2500VAC antara koil dan kontak , dan sebuah Sistem isolasi kelas F UL , FH12 memberikan kinerja kelistrikan yang danal untuk aplikasi industri yang menuntut. Tersedia di keduanya plastik tersegel dan tahan fluks konstruksi, dapat dipilih sesuai dengan lingkungan pengoperasian yang berbeda.

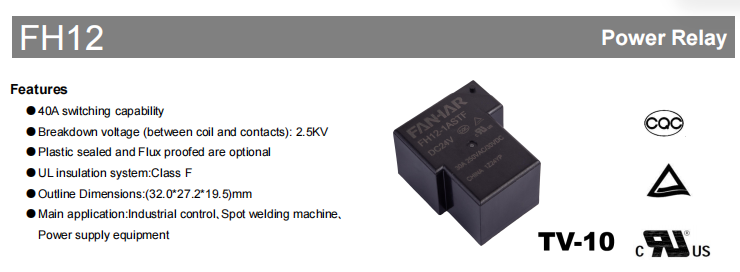

1. Fitur Utama FH12 Relai Daya
Kemampuan Pengalihan 40A
Itu FH12 supports a maximum switching current of 40A dengan kapasitas peralihan maksimum 7500VA , sehingga cocok untuk aplikasi yang memerlukan peralihan arus tinggi yang andal.
Isolasi Listrik yang Andal
Itu relay provides an insulation resistance of 1000MΩ (500VDC) dan kekuatan dielektrik sebesar 2500VAC antara koil dan kontak , membantu menjaga isolasi listrik yang aman selama pengoperasian.
Beberapa Konfigurasi Kontak
Itu FH12 is available in three contact arrangements: 1A (Normally Open), 1B (Normally Closed), and 1C (Changeover).
memungkinkan pengguna untuk memilih konfigurasi yang sesuai untuk desain sirkuit yang berbeda.
Konstruksi Plastik Tersegel atau Tahan Fluks
Tersedia dua pilihan konstruksi: tahan fluks dan disegel plastik.
Menurut lembar data, versi tahan fluks direkomendasikan untuk lingkungan yang bersih, sedangkan versi bersegel plastik cocok untuk lingkungan yang mengandung debu atau gas korosif seperti H₂S, SO₂, dan NO₂.
Sistem Isolasi Kelas F
Itu FH12 complies with the Sistem isolasi UL Kelas F , memenuhi persyaratan isolasi internasional untuk peralatan listrik industri.

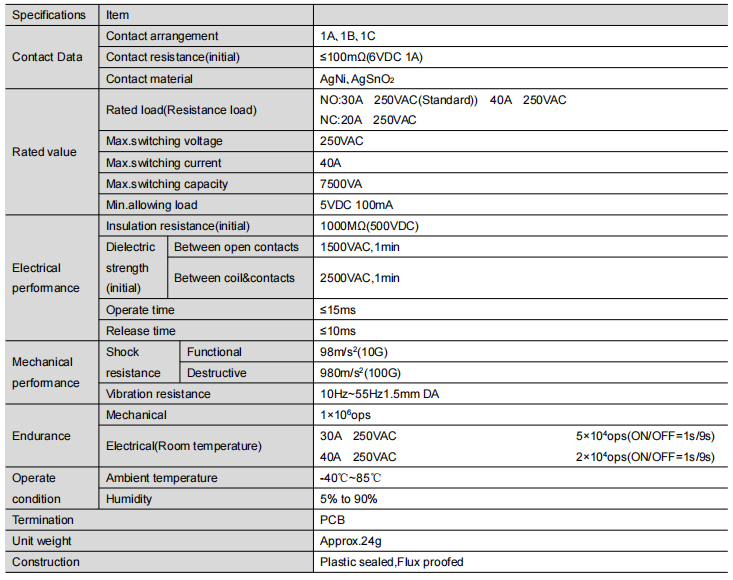

2. Spesifikasi Teknis
3. Kinerja
Itu FH12 is designed to provide consistent electrical and mechanical performance under specified operating conditions.
Kinerja Listrik
- Resistansi isolasi: 1000MΩ (500VDC)
- Kekuatan dielektrik antara kontak terbuka: 1500VAC selama 1 menit
- Kekuatan dielektrik antara kumparan dan kontak: 2500VAC selama 1 menit
Kecepatan Operasi
- Waktu pengoperasian: ≤15ms
- Waktu rilis: ≤10ms
Kinerja Mekanis
- Resistensi guncangan fungsional: 98m/s² (10G)
- Ketahanan guncangan destruktif: 980m/s² (100G)
- Ketahanan getaran: 10Hz–55Hz, amplitudo ganda 1,5 mm
Kehidupan Pelayanan
- Daya tahan mekanik: Operasi 1 × 10⁶
- Daya tahan listrik:
- 30A 250VAC: Operasi 5 × 10⁴
- 40A 250VAC: Operasi 2 × 10⁴

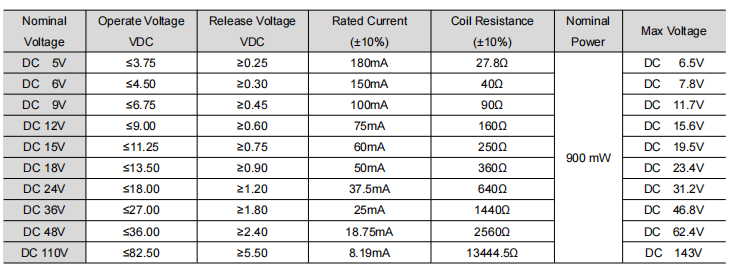

4. Tegangan Kumparan yang Tersedia
Itu FH12 supports multiple DC coil voltage options, including:
5V, 6V, 9V, 12V, 15V, 18V, 24V, 36V, 48V, dan 110V DC , memungkinkan relai menyesuaikan kebutuhan tegangan sistem yang berbeda.
5. Aplikasi Khas
Menurut lembar data produk, FH12 terutama dirancang untuk:
Cocok untuk peralatan kontrol industri yang memerlukan peralihan beban arus tinggi yang andal.
Mesin Las Titik
Dirancang untuk peralatan pengelasan titik yang memerlukan kinerja peralihan relai yang stabil.
Peralatan Catu Daya
Berlaku untuk peralatan catu daya yang memerlukan kinerja peralihan yang dapat diandalkan dalam peringkat kelistrikan yang ditentukan.

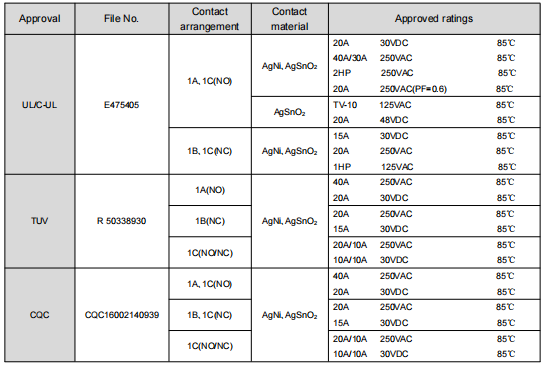

6 . Sertifikasi Keamanan
Itu FH12 has obtained multiple safety approvals, including:UL / cUL ,TÜV ,CQC
Itu approved ratings vary depending on the contact arrangement and contact material.
7. Pertanyaan yang Sering Diajukan (FAQ)
Q1: Berapa arus peralihan maksimum Relai Daya FH12?
Itu FH12 supports a maximum switching current of 40A dan kapasitas peralihan maksimum 7500VA .
Q2: Pengaturan kontak apa yang tersedia?
Itu relay is available in 1A (Biasanya Terbuka), 1B (Biasanya Tertutup), dan 1C (Pergantian) konfigurasi kontak.
Q3: Pilihan tegangan koil apa yang tersedia?
Itu FH12 supports DC coil voltages of 5V, 6V, 9V, 12V, 15V, 18V, 24V, 36V, 48V, dan 110V .
Q4: Bahan kontak apa yang tersedia?
Itu relay offers AgNi dan AgSnO₂ bahan kontak. Menurut lembar data, AgSnO₂ kontak direkomendasikan untuk aplikasi dengan arus lonjakan tinggi.
Q5: Berapa suhu pengoperasian yang didukung FH12?
Itu specified ambient operating temperature is -40°C hingga 85°C , dengan kisaran kelembaban pengoperasian 5% hingga 90% .
Q6: Sertifikasi apa yang dimiliki FH12?
Itu FH12 has obtained UL/cUL, TÜV, dan CQC sertifikasi keselamatan, dengan peringkat yang disetujui tergantung pada konfigurasi produk.
8. Kesimpulan
Itu Relai Daya FH12 40A menggabungkan kapasitas peralihan yang tinggi, insulasi listrik yang andal, konfigurasi beberapa kontak, dan opsi konstruksi yang fleksibel dalam desain yang ringkas. Mendukung tegangan koil DC dari 5V hingga 110V dan disertifikasi oleh UL/cUL, TÜV, dan CQC , ini dirancang untuk kontrol industri, mesin las titik, dan peralatan catu daya dalam kondisi pengoperasian yang ditentukan.
Untuk informasi teknis tambahan, detail pemesanan, atau dukungan pemilihan produk, silakan hubungi Fanhar Elektronik untuk dokumentasi produk FH12 terbaru dan bantuan aplikasi.
