Relai Industri FH39

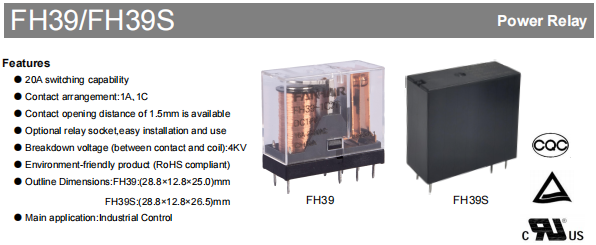

Relai seri FH39 dan FH39S adalah relai industri berkinerja tinggi yang dirancang khusus untuk aplikasi kontrol industri. Menampilkan kapasitas peralihan maksimum 20A dan tersedia dengan pengaturan kontak 1A dan 1C, keduanya memenuhi persyaratan berbagai kebutuhan kontrol sirkuit. Sesuai dengan standar RoHS, produk ramah lingkungan ini cocok untuk lingkungan industri yang menuntut.

Dalam sistem kendali industri modern, keandalan relai berdampak langsung pada stabilitas operasional seluruh peralatan. Relai seri FH39 dan FH39S dibuat untuk tujuan ini—dengan keunggulan inti kapasitas peralihan hingga 20A, dikombinasikan dengan konfigurasi kontak yang fleksibel dan desain kelistrikan yang kuat, relai ini dapat dengan percaya diri menangani berbagai skenario aplikasi industri yang kompleks.

Kapasitas Peralihan Tinggi untuk Beban yang Menuntut

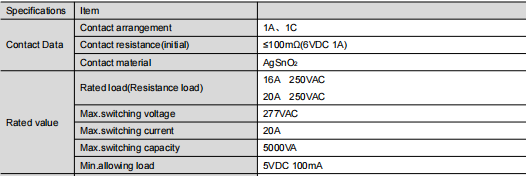

Sebagai relay industri, seri FH39 unggul dalam parameter kelistrikan. Mereka mendukung dua spesifikasi beban terukur: 16A dan 20A pada 250VAC, dengan tegangan peralihan maksimum 277VAC dan kapasitas peralihan maksimum 5000VA. Ini berarti mereka dapat menangani kontrol motor, manajemen daya, sistem HVAC, dan banyak lagi dengan andal.

Bahan kontaknya menggunakan AgSnO₂ (oksida timah perak), yang menjamin konduktivitas yang baik sekaligus memberikan ketahanan terhadap pengelasan dan erosi busur api. Hal ini secara signifikan memperpanjang masa pakai produk dalam aplikasi yang sering berpindah-pindah. Untuk memenuhi standar keselamatan yang berbeda, seri FH39 juga menawarkan opsi dengan celah kontak 1,5 mm, yang semakin meningkatkan isolasi listrik dalam keadaan kontak terbuka. Mengenai pengaturan kontak, tersedia konfigurasi 1A (SPST-NO) dan 1C (SPDT), yang memungkinkan adaptasi fleksibel terhadap berbagai persyaratan logika kontrol.

Tegangan Tahan Tinggi dan Perlindungan Multi-Level untuk Keamanan Sistem

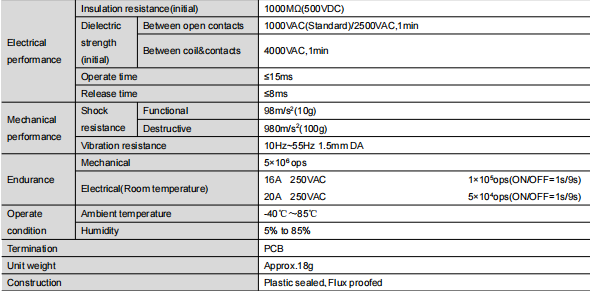

Dalam lingkungan industri bertegangan tinggi, kinerja isolasi antara koil dan kontak sangat penting. Seri FH39 berkinerja baik dalam bidang ini: kekuatan dielektrik antara koil dan kontak mencapai 4000VAC, sedangkan tegangan ketahanan antara kontak terbuka memenuhi standar 1000VAC, dengan tersedia versi ketahanan tinggi 2500VAC opsional. Selain itu, resistansi insulasi awal lebih besar dari 1000MΩ (diuji pada 500VDC), yang secara efektif mencegah risiko kebocoran arus dan memastikan keamanan sistem secara keseluruhan.

Desain penutup produk juga mempertimbangkan kompleksitas lingkungan penggunaan di dunia nyata. Untuk lingkungan dalam ruangan yang bersih, tipe tahan fluks dapat dipilih. Jika peralatan akan digunakan di lokasi industri yang mengandung gas korosif seperti H₂S, SO₂, NO₂, atau debu yang signifikan, jenis plastik bersegel direkomendasikan untuk ketahanan yang lebih baik terhadap kelembapan, debu, dan kontaminasi.

Berbagai Pilihan Tegangan Kumparan untuk Adaptasi Fleksibel

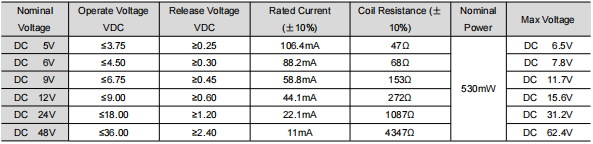

Seri FH39 menawarkan berbagai spesifikasi tegangan kumparan dari 5V hingga 48V DC, semuanya dengan daya nominal terpadu sebesar 530mW. Baik itu modul kontrol elektronik tegangan rendah atau sistem kontrol 24V atau 48V standar industri, tersedia model yang cocok. Tegangan pengoperasian dan pelepasan untuk setiap tingkat tegangan dirancang secara wajar untuk memastikan pengambilan dan pelepasan yang andal bahkan selama fluktuasi tegangan. Waktu pengoperasian ≤15ms, dan waktu rilis ≤8ms, memenuhi persyaratan kecepatan respons sebagian besar aplikasi kontrol industri.

Struktur Kompak untuk Pemasangan Mudah

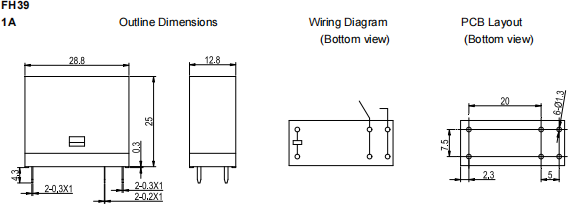

Pada peralatan dengan ruang pemasangan terbatas, dimensi fisik komponen sering kali menjadi faktor pemilihan utama. FH39 memiliki dimensi eksternal 28,8 x 12,8 x 25,0 mm, sedangkan FH39S sedikit lebih tinggi yaitu 28,8 x 12,8 x 26,5 mm. Keduanya memiliki terminal PCB yang cocok untuk penyisipan dan produksi otomatis. Desainnya yang ringkas memungkinkan pemasangan yang mudah pada papan kontrol dengan ruang terbatas atau di dalam kotak distribusi, sehingga memberikan lebih banyak ruang untuk tata letak keseluruhan.

Perlu disebutkan bahwa soket relai khusus opsional tersedia untuk seri ini. Hal ini memungkinkan pemasangan kabel dan penggantian dengan cepat tanpa penyolderan, sehingga secara signifikan mengurangi waktu commissioning dan pemeliharaan peralatan, menurunkan biaya pemeliharaan di lokasi, dan meningkatkan fleksibilitas penggunaan.

Daya Tahan dan Adaptasi Lingkungan

Dengan ketahanan mekanis lebih dari 5 juta pengoperasian dan ketahanan listrik yang sangat baik pada beban tetapan, seri FH39 sangat cocok untuk tugas kontrol yang melibatkan tindakan sering. Kisaran suhu pengoperasian adalah -40°C hingga 85°C, mencakup sebagian besar lingkungan industri dalam dan luar ruangan. Kemampuan beradaptasinya terhadap tingkat kelembapan dari 5% hingga 85% memastikan kinerja yang stabil dan andal bahkan dalam kondisi lembab.

Dalam hal ketahanan terhadap tekanan mekanis, seri FH39 dapat menahan guncangan fungsional sebesar 98 m/s² dan guncangan destruktif sebesar 980 m/s². Ia mempertahankan kinerja yang stabil dalam kondisi getaran (10 Hz hingga 55 Hz, amplitudo ganda 1,5 mm), menunjukkan keandalan strukturalnya selama transportasi dan pengoperasian.

Rekomendasi Seleksi dan Penggunaan

Untuk sepenuhnya memanfaatkan kinerja relai seri FH39, beberapa hal harus diperhatikan selama pemasangan dan penggunaan: Pertama, hindari menjatuhkan atau membenturkan relai ke benturan keras untuk mencegah mempengaruhi presisi struktur internal. Kedua, pilih jenis penutup yang sesuai berdasarkan lingkungan sebenarnya; untuk lokasi yang sangat tercemar, jenis plastik yang disegel sangat penting. Terakhir, saat mendesain tata letak PCB, lihat persyaratan toleransi dalam spesifikasi: untuk dimensi eksternal ≤1 mm, toleransi harus ±0,2 mm; untuk dimensi antara 1mm dan 5mm, toleransinya adalah ±0,3mm; untuk dimensi ≥5mm, toleransinya ±0,5mm. Disarankan untuk mengontrol toleransi tata letak PCB itu sendiri dalam ±0,1 mm.

Ringkasan

Dengan daya dukung arus tinggi 20A, tegangan isolasi tinggi 4000VAC, beragam pilihan koil, dan desain struktural yang ringkas, relai FH39 dan FH39S menonjol sebagai produk andal di bidang kontrol industri, menawarkan kinerja dan fleksibilitas. Baik digunakan pada peralatan otomasi, sistem tenaga, atau modul kontrol peralatan rumah tangga, semuanya memberikan jaminan peralihan yang stabil dan aman. Jika Anda mencari relai industri yang hemat biaya untuk proyek Anda berikutnya, seri FH39 tentu layak untuk dipertimbangkan.
