Relai Kontrol Tiga Fasa: Penjaga Cerdas Tenaga Industri

Dalam sistem tenaga listrik industri dan komersial modern, arus bolak-balik tiga fasa adalah kekuatan pendorong utama yang menggerakkan dunia. Mulai dari motor pabrik dan kompresor hingga AC sentral di gedung-gedung besar, pengoperasian yang stabil bergantung pada perlindungan komponen utama—Relai Kontrol Tiga Fasa. Artikel ini akan memberikan analisis komprehensif tentang perangkat ini, mencakup segala hal mulai dari definisi mendasar hingga aplikasi cerdasnya. Hal ini akan menjelaskan mengapa teknologi ini dianggap sebagai 'penjaga cerdas' sistem tenaga industri.

Definisi Inti: Lebih Dari Sekadar Sakelar—Antarmuka Cerdas

Relai kendali tiga fasa, juga dikenal sebagai "kontaktor" untuk menggerakkan beban berdaya tinggi, adalah perangkat peralihan yang dioperasikan secara elektrik yang dirancang khusus untuk membuat, memutus, dan mengendalikan beban AC tiga fasa. Nilai intinya terletak pada kemampuannya untuk secara aman mengontrol peralihan rangkaian daya utama tiga fase dengan daya yang jauh lebih tinggi (misalnya 380 V AC atau lebih tinggi) menggunakan rangkaian sinyal kontrol daya rendah (misalnya 24 V DC atau 110 V AC). Desain ini mencapai "pengendalian yang besar dengan yang kecil, dan yang kuat dengan yang lemah," yang pada dasarnya mengisolasi operator dari sirkuit utama tegangan tinggi yang berbahaya.

Perbedaan utama dari relai standar terletak pada kapasitas hantar arus dan tujuan desainnya. Relai standar biasanya digunakan dalam rangkaian kontrol atau untuk beban satu fasa kecil, sedangkan kontak, sistem penekan busur, dan struktur mekanis relai kontrol tiga fasa diperkuat untuk beban seimbang tiga fasa, arus masuk yang tinggi selama start/stop, dan pengoperasian yang sering. Ini pada dasarnya adalah antarmuka eksekusi penting antara sistem otomasi dan sistem tenaga utama, menyediakan titik koneksi terstandarisasi dan andal untuk integrasi dengan PLC (Programmable Logic Controllers), DCS (Distributed Control Systems), soft starter, atau sistem manajemen energi.

Nilai Inti: Landasan Multidimensi untuk Keselamatan, Perlindungan Aset, dan Kontinuitas

Perlunya penerapan relai kontrol tiga fase berasal dari tuntutan ketat lingkungan industri akan keselamatan, keandalan, dan efisiensi.

Penghalang Keamanan Esensial : Ini memberikan penghalang keselamatan penting bagi personel pengoperasian dan pemeliharaan. Insinyur dapat mengontrol peralatan bertegangan tinggi dan berdaya tinggi dari jarak jauh di lantai pabrik dari jarak puluhan meter, dalam ruang kontrol bertegangan rendah yang aman, melalui tombol tekan atau HMI (Human-Machine Interface), sehingga sangat mengurangi risiko yang terkait dengan pengoperasian switchgear tegangan tinggi secara langsung.

Perlindungan Aset Kritis : Motor dan peralatan berputar lainnya merupakan aset industri inti. "Pembunuh" yang paling fatal sering kali adalah kehilangan fasa, ketidakseimbangan, beban berlebih, dan tegangan rendah. Relai kontrol bekerja bersama-sama dengan unit proteksi termal-magnetik independen atau relai beban berlebih elektronik untuk membentuk skema proteksi dua lapis. Misalnya, kondisi kehilangan fasa dapat menyebabkan arus pada dua fasa tersisa dari motor yang sedang berjalan melonjak. Lonjakan ini bisa mencapai 1,73 kali lipat dari normalnya. Hal ini dapat menyebabkan panas berlebih dan kelelahan secara cepat. Ketidakseimbangan tegangan yang parah menghasilkan arus urutan negatif. Arus ini menyebabkan pemanasan dan getaran tambahan. Namun, relai dapat mendeteksi dan memutus sirkuit dalam waktu puluhan milidetik, sehingga mencegah kerusakan besar.

Landasan Kontinuitas Operasional dan Efisiensi Energi : Waktu henti yang tidak direncanakan menunjukkan kerugian yang signifikan dalam produksi industri. Melalui perlindungan preventif, relay menghindari penghentian produksi dan perbaikan yang berlangsung berhari-hari atau bahkan berminggu-minggu yang disebabkan oleh kelelahan motor. Mereka juga memastikan bahwa peralatan beroperasi pada tegangan pengenal dan kondisi seimbang. Studi menunjukkan bahwa ketidakseimbangan tegangan jangka panjang sebesar 3,5% dapat meningkatkan suhu motor sebesar 25%, mengurangi efisiensi, dan meningkatkan penggunaan daya. Dengan memantau dan memberikan alarm, relai mendorong pengguna untuk meningkatkan kualitas jaringan, sehingga secara langsung menghemat biaya energi.

Pemberdaya Fisik untuk Otomatisasi dan Kecerdasan : Ini adalah "unit" dasar yang membentuk dasar dari semua logika otomasi kontemporer. Baik itu menerapkan start-up bintang-delta untuk motor, start/stop berurutan untuk beberapa perangkat, atau merespons sinyal suhu/kelembaban dari sistem manajemen gedung, pelaksanaan akhirnya bergantung pada pembukaan dan penutupan relai kontrol tiga fase yang andal.

Evolusi Pemantauan Cerdas: Dari Perlindungan Pasif ke Diagnostik Aktif

Relai kontrol tiga fase terbaru lebih dari sekadar unit switching sederhana. Mereka kini dapat memantau dan mendiagnosis kualitas daya secara online sebagai bagian dari fungsi terintegrasi mereka. Mereka terus-menerus “mendengarkan” dan menganalisis “status kesehatan” pasokan tiga fase.

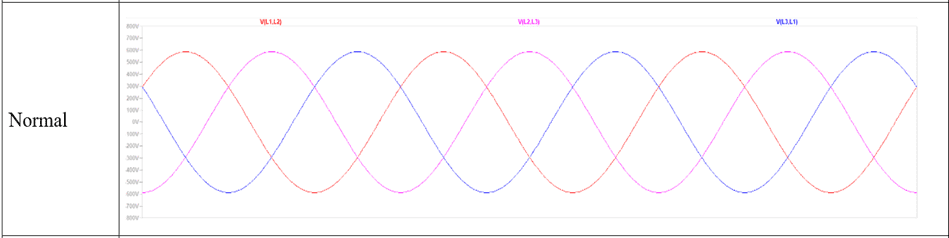

Jaringan listrik tiga fase yang ideal

Kondisi abnormal utama yang dipantau dan dilindungi meliputi:

Kehilangan Fase: Disebabkan oleh putusnya sekring, pengelasan/kegagalan kontak kontaktor, kabel putus, atau sambungan kendor.

Urutan Fase Salah : Peralatan dengan persyaratan arah putaran, seperti pompa dan kipas, rentan terhadap pembalikan mekanis atau bahkan kerusakan jika urutan fasa salah.

Ketidakseimbangan Tegangan : Hal ini disebabkan oleh distribusi beban satu fasa yang tidak merata. Hal ini juga disebabkan oleh masalah jaringan listrik. Dan hal ini disebabkan oleh impedansi asimetris. Ketidakseimbangan tegangan melebihi 2% biasanya memerlukan perhatian.

Tegangan Lebih dan Tegangan Rendah : Fluktuasi tegangan di luar toleransi peralatan dapat merusak isolasi atau menyebabkan torsi tidak mencukupi dan panas berlebih.

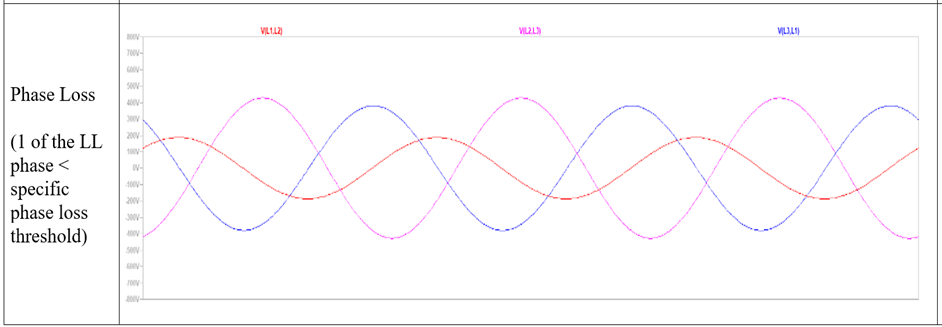

Jaringan listrik tiga fasa dengan rugi-rugi satu fasa

Berdasarkan kedalaman fungsinya, relai pemantauan dapat dikategorikan menjadi:

Tipe Dasar : Memantau kehilangan fase dan urutan fase.

Tipe Standar : Menambahkan pemantauan dasar untuk ketidakseimbangan tegangan, tegangan berlebih/kurang.

Tipe yang Ditingkatkan/Cerdas: Menawarkan ambang batas yang dapat diprogram, penundaan waktu, perhitungan asimetri, dan dapat mengintegrasikan pemantauan saat ini, pengukuran daya, dan bahkan pengunggahan data melalui antarmuka komunikasi.

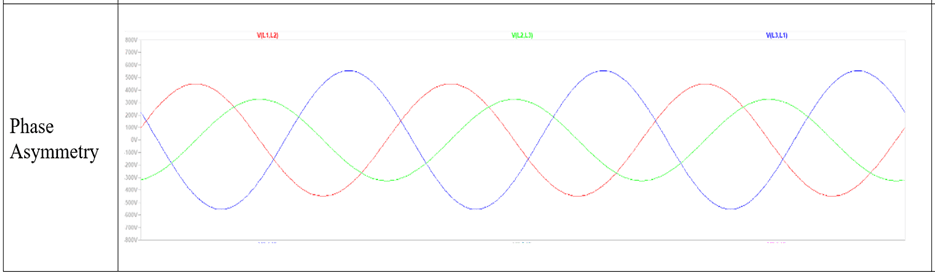

Jaringan listrik tiga fasa dengan asimetri fasa

Ketika parameter apa pun melebihi ambang batas keamanan yang telah ditetapkan, rangkaian logika internal relai menggerakkan kontak keluaran untuk mengubah keadaan. Hal ini biasanya digunakan untuk memutus rangkaian kendali kontaktor utama, sehingga menghentikan peralatan. Ia juga dapat menggunakan serangkaian kontak bantu tambahan untuk memicu alarm suara atau visual.

Prinsip Kerja: Kombinasi Cerdik Elektromagnetisme dan Ilmu Material

Ia bekerja dengan ide dasar yang sama seperti elektromagnetisme klasik, namun desain modern menggunakan banyak perbaikan dalam material dan teknik mesin.

Energisasi dan Pembangkitan Tenaga : Ketika tegangan kontrol diterapkan pada kumparan, medan magnet yang dihasilkan memagnetisasi inti yang diam, menarik inti yang bergerak (angker). Bahan isolasi koil dan desain belitan memastikan ketahanan panas jangka panjang dan tegangan pengambilan yang akurat.

Transmisi Mekanis dan Penutupan Kontak: Pergerakan jangkar ditransmisikan melalui hubungan mekanis ke kontak utama dan bantu. Kontak utama biasanya terdiri dari paduan berbahan dasar perak (misalnya perak-kadmium oksida atau perak-timah oksida), yang menawarkan konduktivitas dan ketahanan yang baik terhadap erosi busur serta ketahanan kontak yang rendah. Pada saat penutupan kontak, pegas tekanan kontak internal memastikan tekanan kontak awal, mengurangi risiko pantulan dan pengelasan.

Manajemen dan Pemutusan Busur: Pemutusan arus tinggi menghasilkan busur suhu tinggi. Relai menggunakan teknologi saluran busur dengan kisi-kisi logam untuk membelah, mendinginkan, dan memanjangkan busur agar dapat padam dengan cepat. Ini adalah kunci untuk memastikan masa pakai kontak dan kemampuan pemutusan yang aman.

Lepaskan dan Atur Ulang : Setelah sinyal kontrol hilang, kumparan mengalami kerusakan magnetik. Pegas balik, yang biasanya lebih kuat dari pegas kontak, kemudian dengan cepat mendorong jangkar kembali ke posisi semula. Kontak dipisahkan secepat mungkin untuk meminimalkan waktu busur api.

Diagram pengkabelan relai kontrol tiga fase yang khas

Komponen Inti dan Panduan Seleksi Ilmiah

Relai kontrol tiga fase tipikal terdiri dari subsistem presisi berikut:

Sistem Elektromagnetik: Termasuk gelendong, kumparan, inti stasioner yang terbuat dari lembaran baja silikon berbentuk E atau U yang dilaminasi, dan inti bergerak. Desain lembaran baja silikon, yang ditandai dengan permeabilitas tinggi dan kehilangan arus eddy yang rendah, memastikan efisiensi tinggi, konsumsi energi rendah, dan pembangkitan panas rendah.

Sistem Kontak:

Kontak Utama: Terdapat tiga pasang arus rangkaian utama yang memiliki luas area yang luas dan kebutuhan material yang tinggi.

Kontak Tambahan: Untuk rangkaian kontrol, biasanya desain plug-in modular untuk konfigurasi fleksibel, memberikan sinyal Biasanya Terbuka (NO) dan Biasanya Tertutup (NC).

Sistem Penekan Busur: Sebagian besar terdiri dari tudung busur yang terbuat dari keramik atau plastik berkekuatan tinggi dan satu set pelat pembagi baja berlapis tembaga bagian dalam.

Mekanisme dan Penutup: Rumah plastik atau termoset rekayasa berkekuatan tinggi memberikan isolasi, perlindungan (peringkat IP), dan dukungan mekanis.

Metode Seleksi Ilmiah Lima Langkah:

Tentukan Karakteristik Beban: Identifikasi apakah beban tersebut berupa motor, tungku resistansi, atau transformator? Parameter utama mencakup arus start motor (biasanya 5–7 kali arus pengenal) dan siklus kerja (misalnya S1 untuk tugas kontinu atau S3 untuk tugas periodik intermiten).

Cocokkan Parameter Listrik:

Tegangan Kumparan: Harus sama persis dengan tegangan suplai kontrol (nilai AC/DC).

Nilai Operasional Saat Ini (Ie) : Tegangan di mana kontak utama dapat mengalirkan arus telah ditentukan. Ini harus lebih besar dari arus beban penuh (FLC) beban. Untuk beban motor, pertimbangkan kejutan termal saat start dan berikan margin sebesar 10–15%.

Tegangan Isolasi Terukur (Ui) dan Tegangan Penahan Impuls (Uimp) : Harus sesuai dengan level grid.

Pilih Fungsi dan Kategori Performa:

Kategori Pemanfaatan: AC-3 (start/stop motor sangkar tupai) atau AC-1 (beban resistif) adalah yang paling umum. Kategori AC-3 membutuhkan kapasitas putus yang lebih tinggi.

Kebutuhan Pemantauan: Apakah pemantauan tegangan diperlukan? Apakah diperlukan ambang batas dan penundaan yang dapat disesuaikan? Apakah memori kesalahan dan indikasi diperlukan?

Kehidupan Listrik dan Kehidupan Mekanik : Mengacu pada jumlah operasi yang dapat diandalkan dalam kondisi terukur. Periksa metode pemasangan (rel atau sekrup DIN), jumlah kontak bantu yang diperlukan dan apakah interlock mekanis atau modul pengatur waktu/komunikasi diperlukan untuk kontrol yang dapat dibalik.

Konfirmasi Pemasangan dan Aksesori: Periksa metode pemasangan. Ini bisa berupa rel DIN atau sekrup. Periksa juga jumlah kontak bantu yang diperlukan. Dan apakah interlock mekanis atau modul pengatur waktu/komunikasi diperlukan untuk kontrol reversibel.

Kesesuaian Lingkungan: Pertimbangkan suhu lingkungan. Pertimbangkan kelembapan. Pertimbangkan debu. Pertimbangkan gas korosif. Pertimbangkan getaran. Pilih peringkat perlindungan yang sesuai (kode IP). Pilih bahan/proses yang sesuai.

Aplikasi Industri dan Prospek Masa Depan

Relai kontrol tiga fase adalah komponen dasar serbaguna, dengan aplikasi yang mencakup:

Manufaktur: Peralatan mesin, konveyor, mesin cetak injeksi, dan kompresor semuanya memerlukan kontrol motor.

Infrastruktur: Pompa, kipas angin, unit penanganan udara, lemari distribusi penerangan.

Energi Baru: Kabinet yang sesuai dengan standar pengikat jaringan digunakan untuk inverter fotovoltaik, dan kontrol modul daya digunakan untuk stasiun pengisian daya.

Otomasi Bangunan: Kontrol otomatis untuk pompa air domestik, pompa kebakaran, peralatan ventilasi.

Tren pembangunan di masa depan jelas mengarah pada kecerdasan dan integrasi yang mendalam:

Pemantauan Kondisi dan Pemeliharaan Prediktif: Relai generasi berikutnya akan mengintegrasikan sensor yang lebih canggih yang mampu memantau erosi kontak, kenaikan suhu, kesehatan koil, dan menggunakan algoritma untuk memprediksi sisa masa pakai, memungkinkan peralihan dari "penggantian terjadwal" ke "pemeliharaan sesuai permintaan".

Integrasi Mendalam ke dalam IoT Industri: Dengan mengintegrasikan protokol Ethernet industri seperti Profinet, EtherCAT, Modbus TCP, dll., relay akan menjadi node cerdas di jaringan IIoT, mengunggah data real-time mengenai arus, tegangan, konsumsi daya, status, dan informasi alarm, menyediakan data dasar untuk digital twins dan manajemen energi.

Integrasi Keamanan Fungsional: Mengintegrasikan fungsi keselamatan yang sesuai dengan standar seperti IEC 61508 atau ISO 13849, seperti Safe Torque Off (STO), memungkinkan penggunaan langsung dalam sistem kontrol keselamatan gedung, menyederhanakan desain loop keselamatan.

Penggabungan dan Miniaturisasi Perangkat: Fungsinya akan lebih terintegrasi dengan penggerak frekuensi variabel, soft starter, dan perangkat proteksi, membentuk pengontrol motor cerdas yang menggabungkan kontrol, proteksi, pengaturan kecepatan, dan diagnostik, sementara kepadatan daya terus meningkat.

Kesimpulan

Relai kontrol tiga fase telah berevolusi dari saklar elektromekanis sederhana menjadi perangkat cerdas utama yang mengintegrasikan pemantauan daya, perlindungan peralatan, eksekusi logika, dan akuisisi data. Ini adalah landasan stabil dari piramida otomasi industri dan jembatan yang menghubungkan dunia kekuatan fisik dengan dunia informasi digital. Pemahaman mendalam tentang prinsip, nilai, dan metode pemilihannya sangat penting tidak hanya untuk memastikan pengoperasian perangkat individual yang andal tetapi juga untuk membangun sistem tenaga industri modern yang aman, efisien, fleksibel, dan berorientasi masa depan. Perannya akan menjadi semakin penting dalam konteks Industri 4.0 dan tujuan karbon ganda.
