Rumah / Berita / Berita Industri / FH61NE Relai Pengunci Magnetik Energi Baru — Solusi Pengalihan Daya yang Andal untuk Inverter PV dan Stasiun Pengisian Daya AC

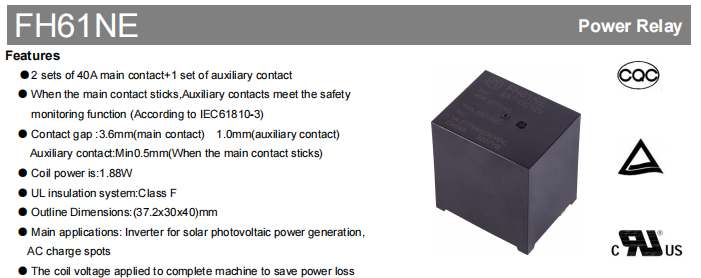

Seiring dengan kemajuan pembangkit listrik fotovoltaik, sistem penyimpanan energi, dan fasilitas pengisian kendaraan listrik menuju daya yang lebih tinggi dan efisiensi yang lebih besar, relay diharapkan tidak hanya memberikan kemampuan peralihan arus tinggi yang danal tetapi juga pemantauan keselamatan, konsumsi daya rendah, dan stabilitas operasional jangka panjang. Untuk memenuhi persyaratan penerapan peralatan energi baru, Fanhar Electronics telah memperkenalkan Relay Pengunci Magnetik Energi Baru Seri FH61NE. Produk ini memiliki konfigurasi kontak yang terdiri dari 2 set kontak utama 40A dan 1 set kontak tambahan. Jika kontak utama menempel, kontak tambahan memberikan sinyal umpan balik pemantauan keselamatan, sehingga memenuhi persyaratan IEC 61810-3 untuk fungsi pemantauan keselamatan. Relai ini mengadopsi desain kait magnetik berdaya rendah dengan konsumsi daya koil hanya 1,88W. Dikombinasikan dengan sistem insulasi Kelas F dan struktur mekanis yang ringkas, produk ini memenuhi permintaan komprehensif akan aplikasi energi baru seperti inverter PV surya, stasiun pengisian daya AC, dan peralatan pengisian daya EV untuk pengoperasian yang hemat energi dan keandalan jangka panjang. Seri FH61NE telah diperoleh UL/cUL, TUV , dan CQC sertifikasi keselamatan dan banyak digunakan dalam aplikasi peralatan tenaga energi baru.
Kemampuan Pengalihan Arus Tinggi 40A untuk Kontrol Daya Peralatan Energi Baru

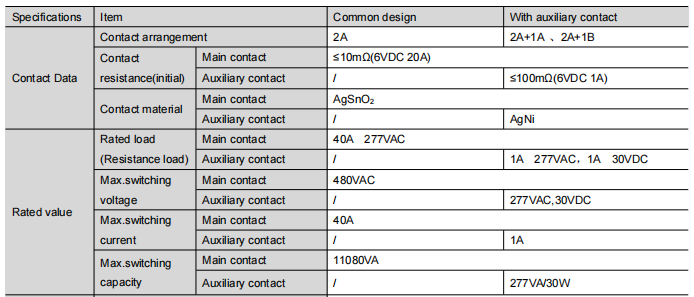

Peralatan energi baru menuntut kemampuan peralihan arus relai yang tinggi. Itu FH61NE dilengkapi dua set kontak utama 40A, yang mendukung kontrol beban arus tinggi pada peralatan energi baru. Kontak utama menggunakan bahan kontak AgSnO₂, yang memberikan sifat anti-pengelasan dan konduktif yang sangat baik untuk memenuhi persyaratan keandalan kontak pada aplikasi peralihan daya pada peralatan energi baru. Spesifikasi utamanya adalah sebagai berikut:
Parameter kelistrikan ini memungkinkan FH61NE melakukan fungsi peralihan sirkuit dan kontrol secara andal di inverter PV dan stasiun pengisian daya AC.
Desain Pemantauan Keamanan Kontak Tambahan untuk Peningkatan Keamanan Sistem
Peralatan energi baru memiliki persyaratan ketat untuk keselamatan operasional. FH61NE menawarkan opsi kontak tambahan untuk memenuhi kebutuhan pemantauan keselamatan. Konfigurasi yang tersedia meliputi:
2A 1A : Dua kontak utama yang biasanya terbuka, satu kontak bantu yang biasanya terbuka
2A 1B : Dua kontak utama yang biasanya terbuka, satu kontak bantu yang biasanya tertutup
Ketika kontak utama menempel, kontak bantu memberikan sinyal umpan balik untuk pemantauan status sistem.
Struktur Pengunci Magnetik Berdaya Rendah untuk Pengoperasian Peralatan Energi Baru yang Hemat Energi
FH61NE mengadopsi struktur relai pengunci magnetik dengan keunggulan sebagai berikut:
Konsumsi daya koil: 1,88W
Mempertahankan rentang tegangan : 40%~100% Un (suhu sekitar 25℃); 50%~60% Un (suhu sekitar 85℃)

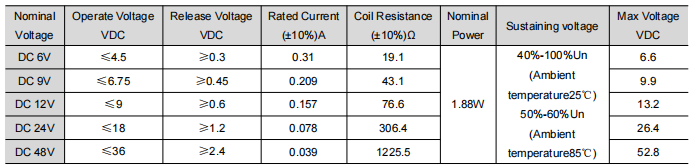

Tegangan penahan maksimum : Lihat tabel data koil
Desain kait magnetik secara signifikan mengurangi konsumsi energi terus menerus selama keadaan penahan relai. Menerapkan kumparan penahan tegangan ke seluruh mesin secara efektif menghemat kehilangan daya, sehingga lebih cocok untuk kebutuhan pengoperasian peralatan energi baru yang hemat energi.
Desain Insulasi Tinggi dan Performa Andal untuk Lingkungan Pengoperasian yang Kompleks
FH61NE memiliki desain insulasi tinggi dan konstruksi kompak, menyeimbangkan keamanan listrik dan keandalan mekanis:
Berbagai Pilihan Tegangan Kumparan untuk Desain Sistem yang Fleksibel
Sistem kontrol yang berbeda memerlukan konfigurasi tegangan koil yang berbeda. Untuk menyederhanakan integrasi sistem, Seri FH61NE tersedia dengan beberapa pilihan tegangan koil DC, termasuk 6VDC , 9VDC , 12VDC , 24VDC and 48VDC .
Setiap opsi koil dirancang dengan konsumsi daya terukur 3,2W, memungkinkan para insinyur memilih voltase kontrol yang paling sesuai tanpa mengubah platform relai. Desain kumparan standar tidak hanya meningkatkan kompatibilitas dengan berbagai rangkaian kontrol tetapi juga menyederhanakan pengembangan produk untuk produsen yang menggunakan platform tegangan ganda.
Desain Platform Ringkas untuk Peningkatan Produk yang Lebih Mudah
Seri FH61NE menawarkan desain platform terpadu di berbagai konfigurasi kontak dan opsi tegangan koil, memberikan landasan fleksibel bagi produsen untuk mengembangkan beragam aplikasi peralatan energi baru.

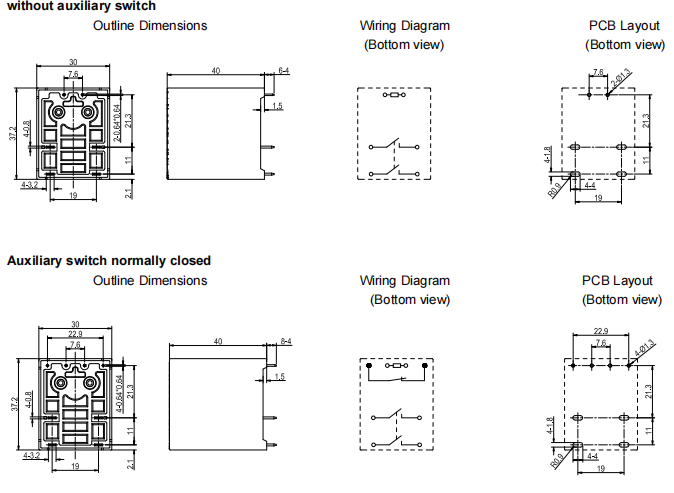

Semua konfigurasi berbagi dimensi eksternal yang identik 37,2 × 30 × 40 mm, serta tata letak PCB, tapak pemasangan, kinerja insulasi, dan konstruksi mekanis yang sama. Pembeda utama antara konfigurasi adalah pengaturan kontak (2A, 2A 1A, atau 2A 1B), yang memungkinkan perancang memilih fungsi pemantauan yang sesuai tanpa mengubah desain PCB.
Platform umum ini memungkinkan produsen peralatan untuk dengan mudah memasukkan pemantauan kontak tambahan (untuk umpan balik keselamatan ketika kontak utama menempel) ke dalam desain mereka tanpa mengubah instalasi mekanis atau tata letak papan. Hasilnya, siklus pengembangan dapat dipersingkat, biaya rekayasa berkurang, dan standarisasi produk ditingkatkan.
Bagi produsen yang mencari solusi terukur pada inverter surya, stasiun pengisian daya AC, dan peralatan pengisian daya EV, Seri FH61NE menyediakan platform yang efisien dan praktis.
Persetujuan Keamanan

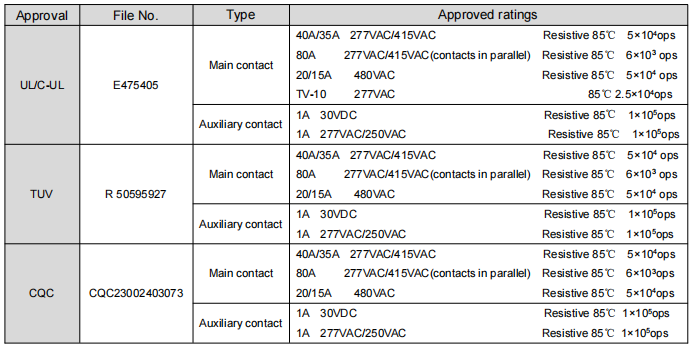

FH61NE telah diperoleh UL/cUL, TUV , dan CQC sertifikasi keselamatan. Produk ini juga mematuhi arahan lingkungan EU RoHS/REACH. Fanhar Electronics telah mencapainya ISO9001 , ISO14001 , dan ISO45001 sertifikasi sistem manajemen internasional, memegang lebih dari 40 paten nasional, dan telah diakui sebagai Perusahaan Teknologi Tinggi Nasional dan Pusat Litbang Tingkat Provinsi.
Aplikasi Khas
FH61NE terutama digunakan di sektor energi baru berikut:
Dalam aplikasi ini, relai terutama melakukan fungsi kontrol peralihan daya dan pemantauan status, memberikan solusi kontrol arus yang stabil dan andal untuk sistem.
Pertanyaan yang sering diajukan
Q1: Apa jenis relai FH61NE itu?
FH61NE adalah relai pengunci magnetik energi baru yang dikembangkan oleh Zhejiang Fanhar Electronics Co., Ltd., terutama digunakan pada inverter PV surya dan stasiun pengisian AC.
Q2: Berapa rating maksimum FH61NE saat ini?
Beban terukur kontak utama FH61NE adalah 40A 277VAC (beban resistif), dengan arus peralihan maksimum 40A.
Q3: Apakah FH61NE mendukung kontak tambahan?
Ya. FH61NE menawarkan versi 2A 1A (kontak bantu biasanya terbuka) dan 2A 1B (kontak bantu biasanya tertutup). Ketika kontak utama menempel, kontak bantu memberikan sinyal umpan balik untuk pemantauan status sistem, memenuhi persyaratan fungsi pemantauan keselamatan IEC 61810-3.
Q4: Berapa kisaran suhu pengoperasian FH61NE?
Kisaran suhu pengoperasian adalah -40℃ ~ 85℃, sehingga cocok untuk berbagai wilayah dan lingkungan industri yang kompleks.
Untuk aplikasi yang memerlukan kapasitas arus lebih tinggi, FH66NE160 adalah pilihan yang disarankan. Untuk sistem yang dirancang dengan rating arus 100A, FH66NE100 memberikan solusi yang tepat.

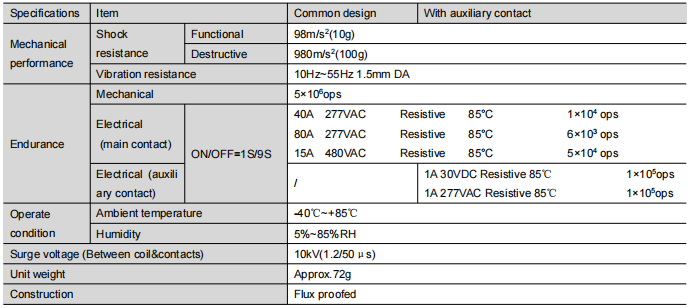

Q5: Berapa tingkat umur mekanik dan kelistrikan FH61NE?
Kehidupan mekanis: operasi 5×10⁶
Masa pakai listrik (kontak utama): pengoperasian 1×10⁵ pada beban resistif 40A 277VAC (85℃)
Masa pakai listrik (kontak tambahan): 1×10⁵ pengoperasian pada beban resistif 1A 30VDC/277VAC (85℃)
