Relai Daya W12T 40A | Relai PCB untuk Pengisian Daya EV, Sistem Fotovoltaik & Aplikasi Energi Baru

Seiring dengan kemajuan sistem energi terbarukan, kendaraan listrik, dan teknologi penyimpanan energi, sistem kontrol daya memerlukan relai dengan kemampuan peralihan yang lebih tinggi, kinerja isolasi yang unggul, dan keandalan operasional jangka panjang. Dikembangkan untuk memenuhi persyaratan ini, Fanhar Relai Daya W12T 40A dirancang khusus untuk kendaraan listrik, tiang pengisi daya, dan sistem energi terbarukan fotovoltaik (PV).

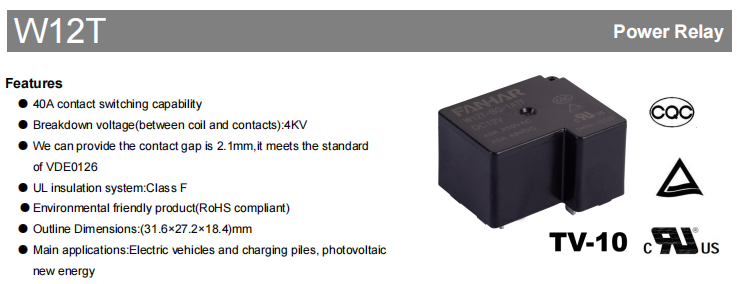

W12T memiliki fitur a Kemampuan peralihan kontak 40A , tegangan ketahanan dielektrik maksimum sebesar 4000VAC antara koil dan kontak , dan opsional celah kontak ≥2.1mm . Selain memastikan kinerja peralihan beban tinggi, hal ini juga memenuhi persyaratan insulasi listrik dan keselamatan pada peralatan energi baru.

Dengan desain pemasangan PCB yang ringkas dan hanya berukuran saja 31,6×27,2×18,4mm , W12T tersedia dalam berbagai pilihan tegangan koil mulai dari 5V hingga 110VDC . Seri ini menawarkan Tipe Standar (daya koil 900mW) dan Tipe BG (daya koil 1400mW). Relai telah diperoleh UL/cUL, TÜV dan CQC sertifikasi, mendukung penggunaannya di beragam pasar di seluruh dunia.

Kemampuan Pengalihan Arus Tinggi 40A untuk Peralatan Berdaya Tinggi

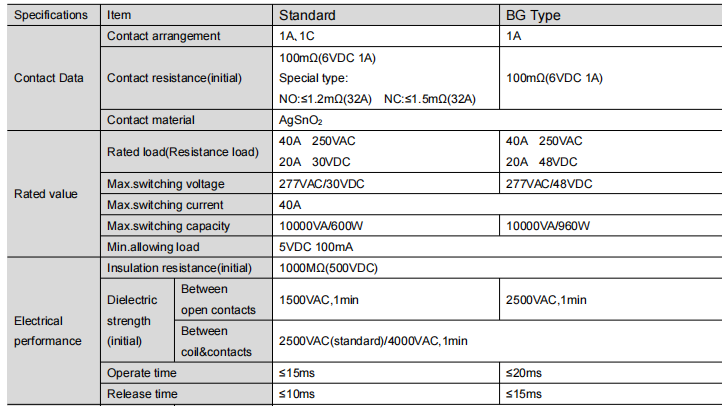

Peralatan energi baru seperti tiang pengisi daya kendaraan listrik dan inverter PV memerlukan relai dengan daya dukung arus yang besar. W12T memiliki beban kontrol terukur sebesar 40A 250VAC dengan kapasitas peralihan maksimum sebesar 10000VA.

Untuk beban DC, Tipe Standar mendukung 20A 30VDC, sedangkan Tipe BG mendukung 20A 48VDC. Selain itu, jenis resistansi kontak rendah khusus tersedia dengan NO≤1.2mΩ (32A) dan NC≤1.5mΩ (32A). Beban minimum yang diperbolehkan adalah 5VDC 100mA, sehingga memungkinkan berbagai aplikasi mulai dari peralihan sinyal kecil hingga kontrol beban daya tinggi.

Desain Insulasi Tinggi untuk Peningkatan Keamanan Sistem

Insulasi listrik merupakan persyaratan penting untuk peralatan energi terbarukan yang beroperasi dalam kondisi tegangan tinggi. W12T menawarkan kemampuan isolasi listrik yang sangat baik:

Tegangan ketahanan dielektrik maksimum antara koil dan kontak: 4000VAC

Tegangan penahan dielektrik antara kontak terbuka (Tipe BG): 2500VAC

Resistansi isolasi awal: 1000MΩ (pada 500VDC)

Sistem insulasi UL Kelas F: Performa insulasi yang unggul berkontribusi terhadap peningkatan keselamatan dan keandalan operasional, yang secara efektif mencegah risiko kerusakan dan kebocoran tegangan tinggi.

Bahan Kontak AgSnO₂ Berkualitas Tinggi untuk Masa Pakai yang Lebih Lama

Seri W12T menggunakan AgSnO₂ (oksida timah perak) sebagai bahan kontaknya. AgSnO₂ menunjukkan ketahanan erosi busur yang sangat baik, ketahanan kontak yang rendah dan stabil, konduktivitas termal yang baik, dan kinerja anti-pengelasan yang luar biasa. Ini secara efektif mengurangi busur api dan memperpanjang masa pakai relai, menjaga kinerja listrik tetap stabil bahkan dalam aplikasi beban tinggi yang sering berpindah.

Kinerja yang Andal di Lingkungan Industri yang Menuntut

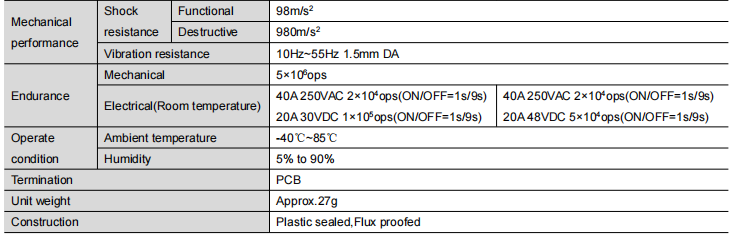

Selain kinerja kelistrikannya, W12T dirancang untuk memberikan keandalan jangka panjang dalam kondisi pengoperasian yang berat. Relai ini beroperasi pada rentang suhu sekitar -40°C hingga 85°C, sehingga cocok untuk sistem energi terbarukan dan peralatan industri yang digunakan di berbagai iklim.

Relai ini menawarkan masa pakai mekanis hingga 5.000.000 pengoperasian dan masa pakai listrik hingga 20.000 pengoperasian pada beban resistif 40A 250VAC, 100.000 pengoperasian pada 20A 30VDC (Tipe Standar), dan 50.000 pengoperasian pada 20A 48VDC (Tipe BG).

Waktu pengoperasian adalah ≤15 md (Standar) / ≤20 md (BG), dan waktu pelepasan adalah ≤10 md (Standar) / ≤15 md (BG). Relai juga dirancang untuk menahan getaran dan guncangan mekanis yang biasa ditemui dalam aplikasi industri.

Berbagai Opsi Tegangan Kumparan untuk Desain Sistem yang Fleksibel

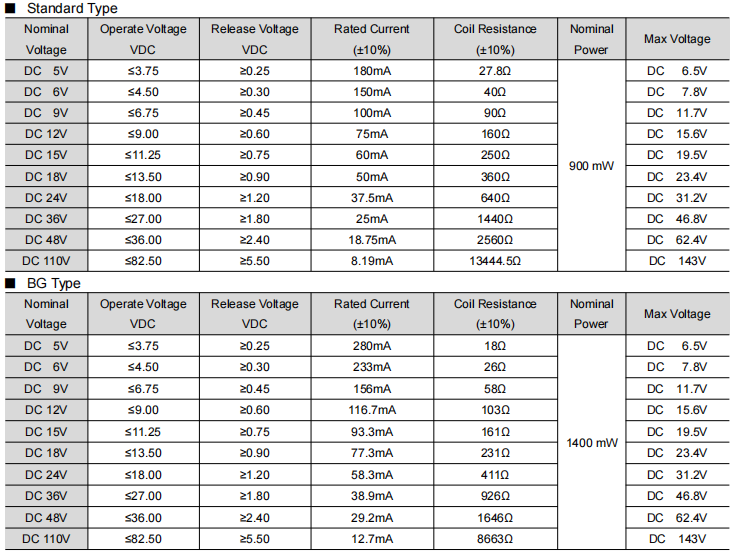

Sistem kontrol yang berbeda memerlukan konfigurasi tegangan koil yang berbeda. Untuk menyederhanakan integrasi sistem, W12T tersedia dengan beberapa opsi tegangan kumparan DC, termasuk 5V, 6V, 9V, 12V, 18V, 24V, 36V, 48V, 60V, 110V DC.

Nilai daya kumparan Tipe Standar adalah 900mW, sedangkan Tipe BG adalah 1400mW. Desain kumparan standar tidak hanya meningkatkan kompatibilitas dengan berbagai rangkaian kontrol tetapi juga menyederhanakan pengembangan produk untuk produsen yang menggunakan platform tegangan ganda.

Desain Pemasangan PCB yang Ringkas untuk Integrasi Peralatan yang Mudah

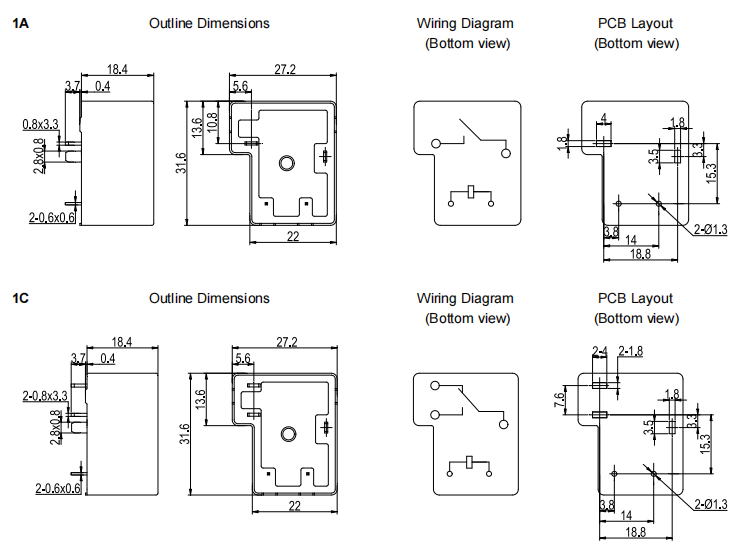

W12T memiliki fitur a compact PCB-mount design with outline dimensions of only 31.6 × 27.2 × 18.4 mm and a unit weight of approximately 27g, effectively saving valuable board space. The relay is available in Plastic sealed and Flux proofed types.

Di lingkungan yang bersih (bebas dari H₂S, SO₂, NO₂ dan debu), direkomendasikan jenis Flux proof. Di lingkungan tidak bersih yang mengandung polutan ini, disarankan menggunakan jenis plastik tertutup. Pertimbangan desain ini secara efektif memperpanjang masa pakai relai di berbagai lingkungan industri.

Aplikasi Khas

Dirancang untuk aplikasi peralihan daya arus tinggi, W12T banyak digunakan dalam sistem energi terbarukan dan kendaraan listrik yang memerlukan kinerja peralihan yang andal dan kemampuan isolasi yang tinggi:

• Kendaraan listrik (EV)
• Tumpukan pengisian kendaraan energi baru
• Peralatan energi terbarukan Fotovoltaik (PV).

Dalam sistem ini, relai biasanya digunakan untuk kontrol daya, peralihan sirkuit utama, dan isolasi keselamatan, membantu meningkatkan keandalan sistem dan keselamatan operasional.

Cara Memilih Tipe Standar atau Tipe BG

W12T ditawarkan dalam Tipe Standar dan Tipe BG. Perbedaan utamanya dirangkum di bawah ini:

Untuk kontrol industri umum dan aplikasi peralihan daya standar, Tipe Standar memenuhi sebagian besar persyaratan. Untuk sistem fotovoltaik, aplikasi yang memerlukan jarak isolasi kontak lebih besar, atau skenario tegangan DC lebih tinggi, Tipe BG direkomendasikan.
