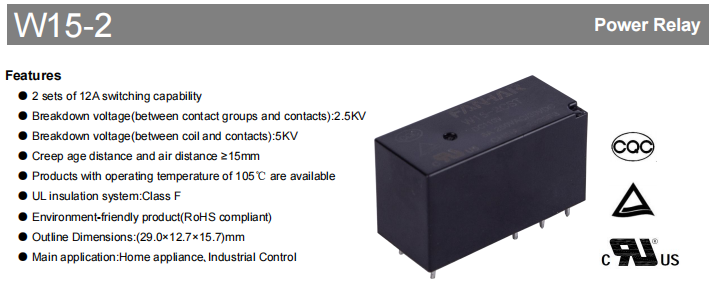

Relai Daya W15-2

Seri W15-2 memiliki performa tinggi relai daya dimaksudkan untuk digunakan dalam aplikasi kontrol beban menengah hingga tinggi. Inti dari produk ini adalah kemampuan switching independen 12A set ganda, yang memungkinkan dua sirkuit dikontrol dengan andal, baik secara bersamaan atau individual. Ini memberikan solusi fleksibel untuk peralatan rumah tangga, sistem kontrol industri, peralatan otomasi, dan sistem tenaga. Berkat ketahanan isolasi terhadap tegangan hingga 5kV, rentang suhu pengoperasian yang diperluas dari -40°C hingga 105°C, dan desain ramah lingkungan yang sesuai dengan RoHS, ia menawarkan keandalan tinggi dan masa pakai yang lama dalam lingkungan aplikasi yang beragam dan menuntut.

Keuntungan Inti

Seri W15-2 memadukan kinerja dan daya tahan luar biasa dalam dimensi mungilnya, 29,0×12,7×15,7mm.

Kontrol Saluran Ganda Independen: Seri W15-2 menggabungkan kinerja dan daya tahan luar biasa dalam dimensi kecilnya yaitu 29,0×12,7×15,7mm.

Isolasi Listrik yang Kuat: Tegangan penahan 5KV antara koil dan kontak secara efektif menekan interferensi dan melindungi sisi kontrol tegangan rendah.

Ketangguhan Lingkungan yang Unggul: Ditawarkan dalam versi suhu tinggi 105℃ dengan opsi penyegelan tahan debu dan kontaminasi, tahan terhadap debu industri, kelembapan, dan gas korosif (misalnya, H₂S, SO₂).

Kepatuhan Lingkungan Global: Ini sepenuhnya mematuhi RoHS dan memenuhi standar produksi ramah lingkungan dan peraturan akses pasar internasional.

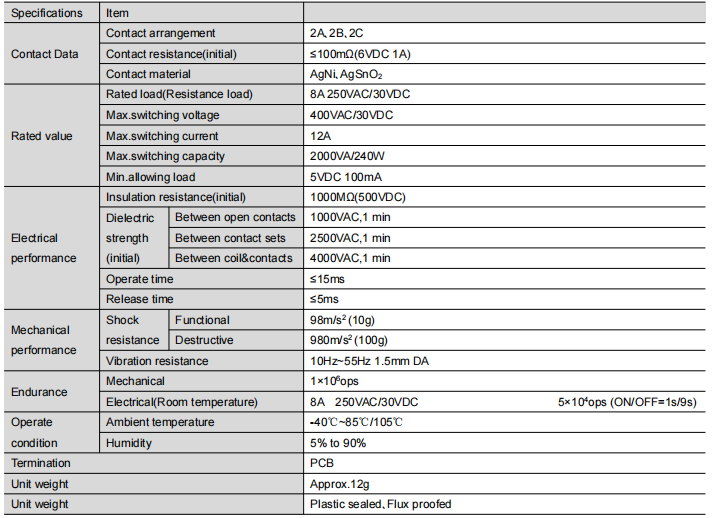

Spesifikasi Teknis Terperinci

Sistem Kontak: Fleksibel & Andal

Opsi Konfigurasi: Ada tiga jenis formulir: 2A (biasanya terbuka), 2B (biasanya tertutup) dan 2C (changeover). Ini dapat digunakan untuk mengakomodasi beragam kebutuhan kontrol.

Ilmu Material:

Kontak AgNi: Pilihan serbaguna yang menawarkan konduktivitas dan stabilitas kontak.

Kontak AgSnO₂: Ideal untuk beban induktif seperti motor dan koil relai, produk ini dirancang untuk beban yang menantang serta dilengkapi ketahanan busur dan aus.

Kinerja Listrik: Peringkat maksimum untuk beban adalah 8A pada 250VAC/30VDC, kapasitas peralihan maksimum adalah 12A/400VAC, dan resistansi kontak awal adalah ≤100mΩ. Hal ini memastikan konduksi dengan efisiensi tinggi.

Isolasi & Penghalang Keamanan

Resistansi isolasi ≥1000MΩ (pada 500VDC).

Kekuatan dielektrik komprehensif: 1000VAC antara kontak terbuka, 2500VAC antara set kontak, dan 4000VAC antara koil dan kontak, semuanya dalam durasi satu menit.

Jarak rambat dan jarak bebas ≥15mm, memberikan isolasi keamanan dengan keandalan tinggi.

Performa Mekanis & Dinamis

Respon Cepat: Kontrol waktu nyata hanya dijamin jika waktu pengoperasian tidak lebih dari 15 mdtk dan waktu pelepasan tidak lebih dari 5 mdtk.

Umur Panjang: Umur panjang mekanis mencapai hingga 1.000.000 operasi; ketahanan listrik tetap bertahan lama di bawah beban tetapan.

Konstruksi Kasar: Tahan terhadap getaran (10–55 Hz, amplitudo 1,5 mm) dan guncangan destruktif hingga 100 g, sehingga cocok untuk kondisi yang keras.

Kompatibilitas Koil & Penggerak

Mengakomodasi 12 tegangan umum mulai dari 3VDC hingga 110VDC, memfasilitasi integrasi tanpa batas dengan PLC dan pengontrol umum.

Contoh Khas: varian 12VDC (Tegangan pengoperasian ≤9.0VDC, resistansi koil 360Ω); Varian 24VDC (Tegangan pengoperasian ≤18.0VDC, resistansi kumparan 1440Ω), keduanya menunjukkan konsumsi daya yang rendah sekitar 400mW.

Konfigurasi Adaptasi Lingkungan

Suhu: Versi standar: -40℃ hingga 85℃; Versi suhu tinggi: hingga 105℃.

Kelembaban: 5% hingga 90% RH.

Opsi Penyegelan:

Tipe Terbukti Fluks: Produk ini cocok untuk lingkungan dalam ruangan yang bersih, seperti yang terdapat pada perangkat elektronik konsumen dan perangkat komunikasi.

Tipe Tertutup Plastik: Ini wajib untuk lingkungan industri dan luar ruangan di mana terdapat polusi gas atau debu korosif.

Sertifikasi Global, Jaminan Anda

Seri W15-2 memegang sertifikasi internasional utama yang menjadi paspor Anda menuju distribusi produk global.

Sertifikasi UL/C-UL (E475405): Mengakui rating beban 8A 250VAC/30VDC, motor pendukung dan beban penerangan.

Sertifikasi TUV (R 50332875): Mencakup semua konfigurasi kontak, mengesahkan beban 12A dan pengoperasian suhu tinggi 105℃.

Sertifikasi CQC Tiongkok (CQC15002137649): Mematuhi persyaratan Sertifikasi Produk Wajib Tiongkok.

Sistem Isolasi: Bahan isolasi UL Kelas F (155℃) menjamin kinerja yang konsisten dalam kondisi suhu tinggi yang berkepanjangan.

Aplikasi Khas & Panduan Seleksi

Area Aplikasi Luas:

Peralatan Rumah Tangga: Kompresor AC, motor mesin cuci, kontrol peralatan dapur berdaya tinggi.

Kontrol Industri: Modul keluaran PLC, start/stop motor, peralihan pemanas.

Peralatan Otomasi: Lengan robot, konveyor, kontrol jalur perakitan.

Manajemen Energi: Peralihan transfer UPS, kontrol inverter PV, kontrol sirkuit tumpukan pengisian EV.

Panduan Seleksi yang Tepat:

Format Model: W15-2AST-XXX

Perincian Kode:

Kontak: 2A (TIDAK), 2B (NC), 2C (CO)

Penyegelan: Nil (Terbukti Fluks), S (Tersegel Plastik)

Bahan Kontak: Nil (AgNi), T (AgSnO₂)

Kode Khusus: misalnya, G (Kontak berlapis emas untuk sinyal mikro)

Tegangan Koil: 3-110VDC opsional

Saran Pemilihan: Pilih dengan ketat jenis penyegelan berdasarkan deskripsi kemampuan beradaptasi lingkungan dan kasus penggunaan spesifik Anda.

Poin Penting Instalasi & Penggunaan

Instalasi: pemasangan plug-in PCB. Diagram pengkabelan dan tata letak terperinci (tampilan bawah) disediakan. Toleransi tata letak PCB yang disarankan: ±0,1 mm.

Penyolderan: Untuk menghindari kerusakan termal pada wadah tertutup, prosedur penyolderan yang diatur suhunya disarankan.

Catatan Penggunaan:

Hindari benturan mekanis atau terjatuh.

Tidak disarankan untuk kondisi beban sangat rendah di bawah 5VDC 100mA.

Pemeliharaan: Masa pakai yang diantisipasi tercapai ketika beroperasi dalam kondisi tertentu. Menilai status kontak dan durasi operasional secara teratur membantu mempertahankan kinerja optimal.

Kesimpulan

Relai Seri W15-2, termasuk kapasitas peralihan ganda 12A, kinerja isolasi, rentang suhu yang luas, dan beberapa sertifikasi internasional, merupakan komponen yang andal untuk isolasi dan kontrol listrik dalam aplikasi rumah tangga dan industri. Ini memberikan kinerja yang andal dalam jangka panjang dalam aplikasi standar dan di lingkungan keras yang melibatkan suhu tinggi atau polusi.

Jika Anda memerlukan informasi teknis tambahan, sampel, atau bantuan pemesanan, silakan menghubungi.
