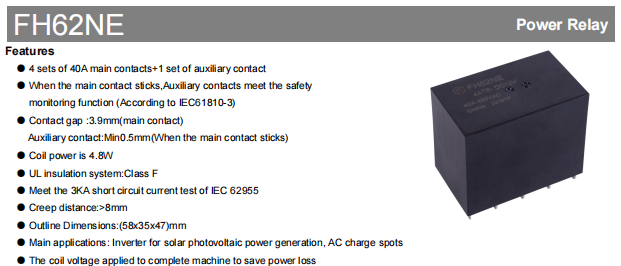

Relai Energi Baru FH62NE｜40A Kontak Utama 4 Kutub + Kontak Tambahan Pemantauan Keselamatan, Dirancang untuk Inverter PV dan Stasiun Pengisian Daya EV

Karena sistem fotovoltaik, stasiun pengisian daya kendaraan listrik, dan peralatan kontrol industri semakin menuntut keselamatan kelistrikan dan efisiensi energi, relay harus memberikan tidak hanya kinerja peralihan yang andal tetapi juga pemantauan keselamatan, pengoperasian berdaya rendah, dan stabilitas jangka panjang. Seri FH62NE relai energi baru dari Fanhar Electronics menggabungkan kapasitas beban tinggi, pemantauan keselamatan cerdas, pengoperasian hemat energi, dan desain tahan lama ke dalam satu solusi, menawarkan solusi peralihan daya yang sangat andal untuk aplikasi dengan persyaratan ketat untuk kinerja kelistrikan, keamanan sistem, dan kemampuan beradaptasi lingkungan.

4 Set Kontak Utama 40A 1 Kontak Tambahan – Pembawaan Arus Tinggi dan Pemantauan Keselamatan dalam Satu

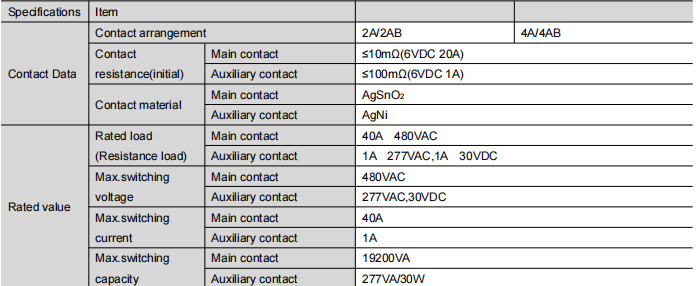

Itu FH62NE fitur 4 set kontak utama 40A dan 1 kontak tambahan:

Kontak utama : 4 Kontak normal terbuka bentuk A (4A/4AB), menggunakan bahan AgSnO₂ (oksida timah perak), diberi nilai 40A @ 480VAC (resistif), kapasitas peralihan maksimum 19.200 VA, resistansi kontak awal ≤10 mΩ.

Kontak bantu : 1 Kontak bentuk B yang biasanya tertutup, menggunakan bahan AgNi (nikel perak), dengan rating 1A @ 277VAC / 30VDC.

Fungsi keamanan inti : Jika terjadi pengelasan kontak utama karena adanya gangguan, kontak bantu masih dapat terbuka dengan baik dengan celah minimum ≥0,5 mm, mengirimkan sinyal kesalahan ke sistem kontrol untuk pemantauan keselamatan sirkuit utama secara real-time. Ini sesuai dengan standar keselamatan IEC 61810-3. Celah kontak utama adalah 3,9 mm, memastikan keamanan isolasi tegangan tinggi.

Desain Insulasi Tinggi Kelas F Memenuhi Persyaratan Tegangan Tinggi untuk Aplikasi Energi Baru

Peralatan energi baru beroperasi di bawah tegangan tinggi untuk waktu yang lama, menuntut kinerja insulasi yang sangat baik. FH62NE mengadopsi sistem insulasi Kelas F (155°C) dengan jarak rambat >8 mm, yang secara efektif mencegah kerusakan dan kebocoran tegangan tinggi.

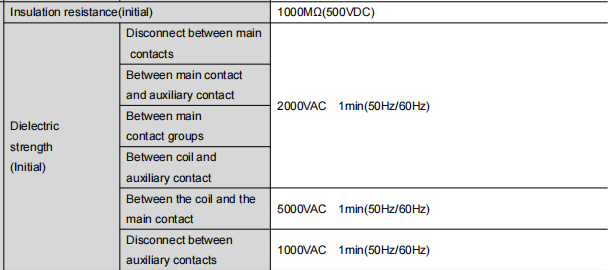

Kemampuan kekuatan dielektrik:

Tegangan lonjakan: Itu relay withstands 10 kV (1.2/50 µs) surge voltage between coil and contacts. Initial insulation resistance is 1000 MΩ at 500 VDC.

Desain Berdaya Rendah

Itu FH62NE uses a low-power coil design with a rated operating power of only 4.8W. After the switching action, the state can be maintained by applying a sustaining voltage as low as 40%–100% of rated voltage (at 25°C) or 50%–60% (at 85°C), significantly reducing long-term energy consumption and heat buildup.

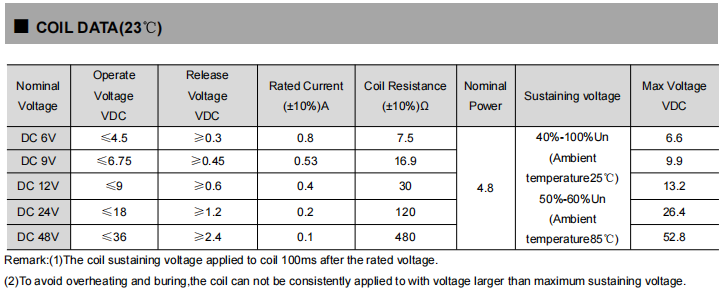

Spesifikasi koil (pada 23°C):

Waktu pengoperasian: ≤40 mdtk; Waktu rilis: ≤20 mdtk.

Kisaran Temperatur yang Luas dan Keandalan Tinggi untuk Lingkungan Industri yang Menuntut

Itu FH62NE features a fully sealed, dust- and splash-proof construction, operating reliably over a temperature range of –40°C to 85°C and humidity range of 5% to 85% RH, making it suitable for diverse climates and harsh industrial environments.

Peringkat ketahanan:

• Kehidupan mekanis: 1.000.000 operasi
• Masa pakai listrik: 30.000 pengoperasian (resistif 40A/480VAC, ON/OFF = 1s/9s)

Ketahanan getaran dan guncangan:

• Getaran fungsional: 10 Hz – 55 Hz, amplitudo 1,5 mm
• Guncangan fungsional: 98 m/s² (10g)
• Guncangan destruktif: 980 m/s² (100g)

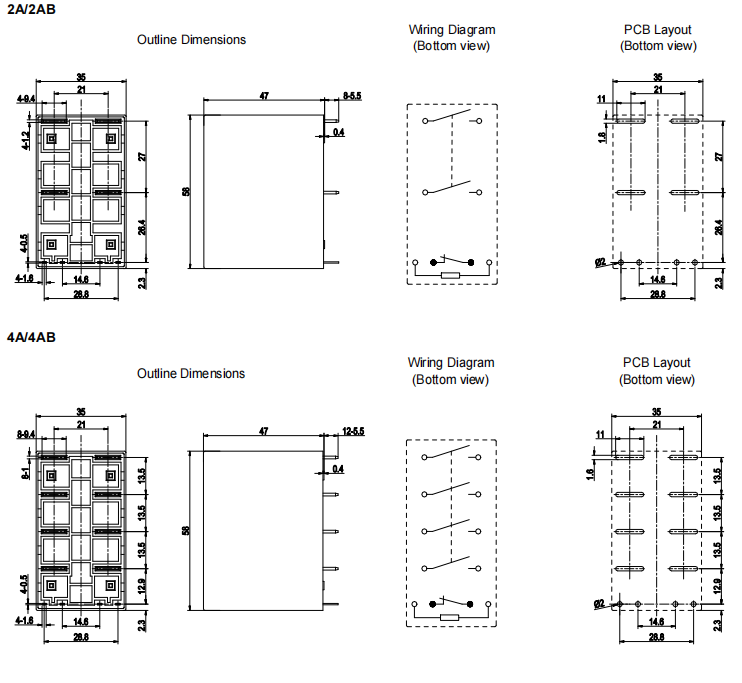

Ukuran Ringkas untuk Integrasi Sistem yang Mudah

Itu FH62NE measures 58 mm × 35 mm × 47 mm (L × W × H) and weighs approximately 200 g, making it easy to integrate into space-constrained enclosures.

Rekomendasi pemasangan dan penyolderan:

Pemasangan: Pemasangan PCB direkomendasikan

Suhu penyolderan: 260°C ± 5°C

Waktu penyolderan: 3 – 5 detik

Toleransi dimensi pemasangan (kecuali disebutkan): ±0,1 mm

Skenario Aplikasi Utama

Dengan kemampuan membawa arus yang tinggi, pemantauan keselamatan independen, dan desain yang telah terbukti, FH62NE banyak digunakan di:

Inverter fotovoltaik surya : Untuk peralihan dan isolasi beban pada sisi input DC atau output AC. Ketahanan tegangan tinggi, kapasitas arus tinggi, dan kekebalan lonjakan secara efektif menangani fluktuasi tegangan dan peralihan transien yang umum terjadi pada sistem PV.

Stasiun pengisian AC EV : Sebagai komponen peralihan inti dalam sirkuit kontrol pengisian daya, kontak utama membawa arus pengisian daya dengan aman, sedangkan kontak tambahan memberikan lapisan perlindungan keselamatan tambahan.

Sistem yang kritis terhadap keselamatan memerlukan umpan balik status : Kontak tambahan memberikan informasi diagnostik tentang status kontak utama, memenuhi kebutuhan aplikasi dengan persyaratan keselamatan yang ketat.
