Penerapan dan Pengembangan Relai di Masa Depan di Smart Grids

Transformasi energi global mengalami kemajuan dengan kecepatan yang belum pernah terjadi sebelumnya. Menurut Badan Energi Internasional (IEA), energi terbarukan Sumber energi ini diperkirakan akan menghasilkan hampir 40% pembangkitan listrik global pada tahun 2030, sementara jumlah kendaraan listrik yang beredar di jalan diperkirakan akan melebihi 200 juta. Tren ini menuntut fleksibilitas, keandalan, dan interaktivitas jaringan listrik yang sangat tinggi. Smart Grid muncul sebagai jawabannya—mengintegrasikan penginderaan, komunikasi, kontrol, dan komputasi awan tingkat lanjut ke dalam jaringan listrik tradisional, sehingga memberikan jaringan listrik kemampuan “persepsi mandiri, pengambilan keputusan mandiri, dan pemulihan mandiri.”

Dalam arsitektur jaringan pintar yang luas, relay , meskipun berukuran kecil, berfungsi sebagai “garis pertahanan pertama” dan “ujung eksekusi” untuk pengoperasian sistem yang aman, stabil, dan efisien. Mereka menjalankan berbagai tanggung jawab, mulai dari isolasi kesalahan dan peralihan beban hingga perlindungan peralatan dan pengiriman energi. Artikel ini dimulai dari prinsip dasar, meninjau secara sistematis skenario aplikasi inti relay jaringan pintar , menganalisis peningkatan nyata terhadap kinerja jaringan listrik, dan melihat ke depan jalur evolusi teknologi di masa depan. Terakhir, daftar pertanyaan yang sering diajukan (FQA) disediakan untuk referensi cepat.

Dasar-Dasar Relai: Dari Elektromagnet hingga Terminal Cerdas

Prinsip Operasi dan Klasifikasi

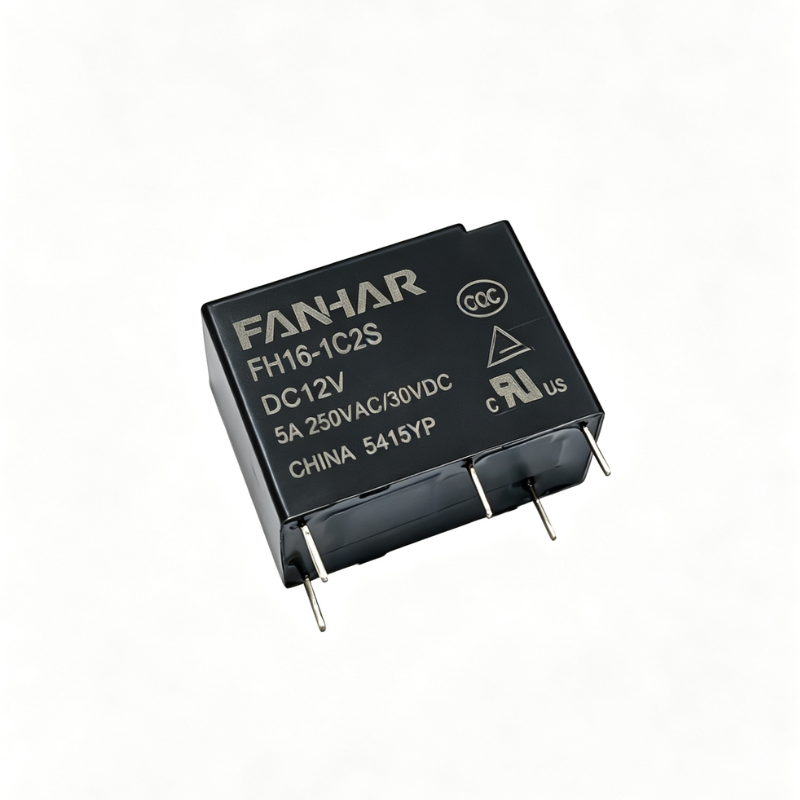

Relay adalah saklar listrik otomatis. Prinsip operasi dasarnya adalah: ketika kuantitas input (seperti tegangan, arus, suhu, waktu, dll.) mencapai ambang batas yang ditentukan, elektromagnet atau sirkuit elektronik menggerakkan kontak untuk bertindak, sehingga mengontrol hidup/matinya sirkuit daya tinggi. Menurut jalur teknisnya, relai dapat diklasifikasikan sebagai berikut:

Peran Tradisional dalam Sistem Tenaga

Fungsi kontrol : Menggunakan sinyal arus kecil untuk menggerakkan beban arus tinggi, memungkinkan start/stop jarak jauh.

Fungsi perlindungan : Mendeteksi arus lebih, tegangan lebih, tegangan kurang, korsleting, dan anomali lainnya, dengan cepat memutuskan sirkuit yang rusak.

Transmisi sinyal : Mengubah status peralatan (tertutup/terbuka, alarm) menjadi sinyal kontak kering untuk sistem pemantauan.

Lima Aplikasi Inti Relai di Smart Grids

Gardu Induk Cerdas dan Kontrol Peralatan Utama

Jaringan pintar dibangun di atas gardu induk digital, yang secara ekstensif menggunakan trafo instrumen elektronik dan peralatan utama yang cerdas (misalnya, pemutus sirkuit pintar, sakelar pemutus). Relai bertindak sebagai aktuator kontrol, menerima GOOSE (Generic ObjectPeristiwa Gardu Induk Berorientasi) perintah dari penggabungan unit atau perangkat perlindungan dan kontrol, menyelesaikan operasi peralihan dalam milidetik.

Contoh kasusnya : Setelah renovasi gardu pintar 220 kV di Tiongkok, penggantian relai elektromagnetik tradisional dengan grup relai cerdas mengurangi waktu pengoperasian rata-rata dari 80 mdtk menjadi 15 mdtk, sehingga meningkatkan kecepatan penyelesaian kesalahan sistem sekitar 80%.

Kesalahan Jaringan SendiriPenyembuhan dan Konfigurasi Ulang Cepat

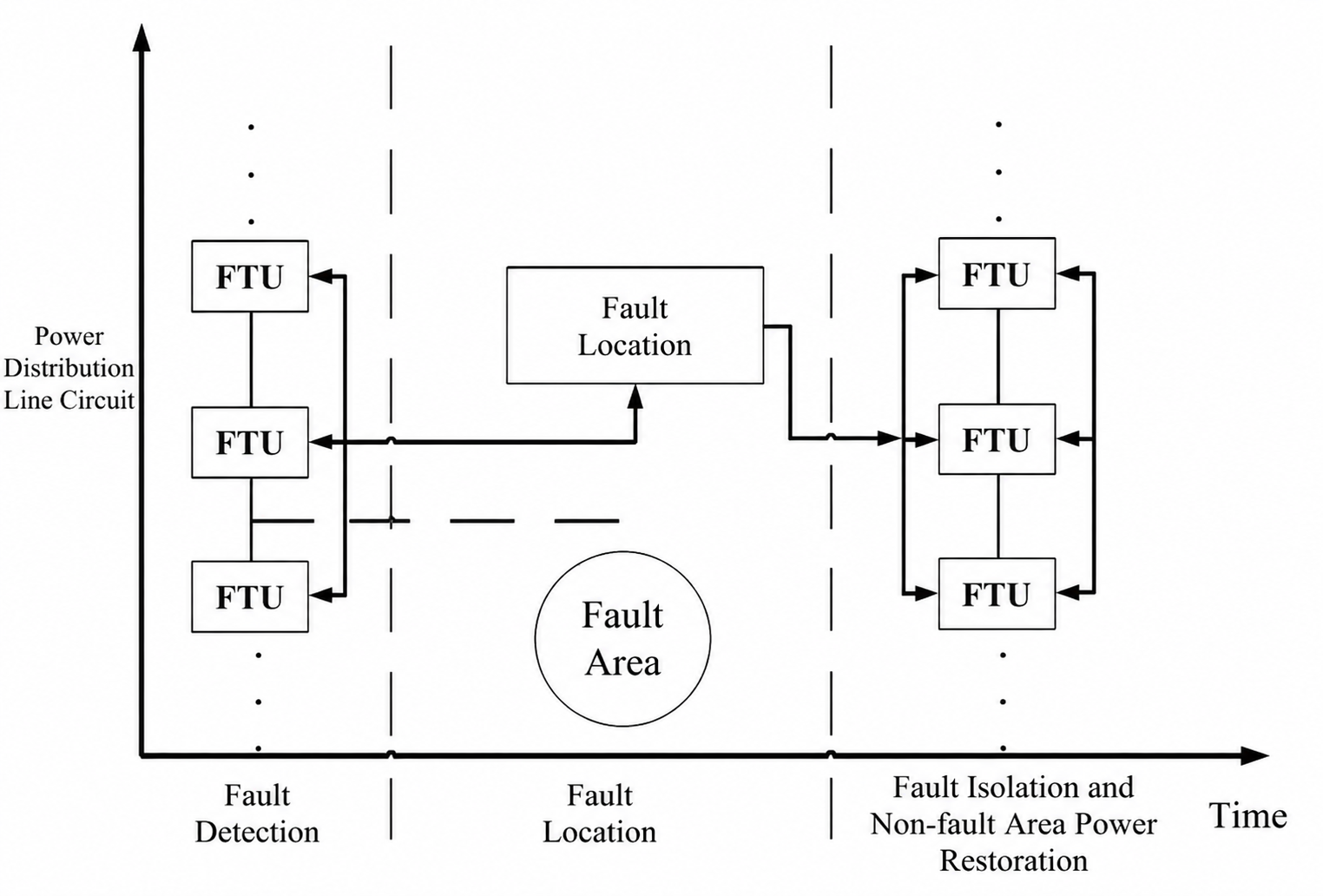

Kemampuan “penyembuhan mandiri” jaringan pintar bergantung pada proses loop tertutup: deteksi kesalahan → lokasi → isolasi → restorasi. Relay memainkan peran ganda dalam proses ini:

Isolasi kesalahan: Ketika terjadi hubungan pendek pada suatu saluran, relai bertindak secara instan untuk memisahkan bagian yang rusak dari jaringan utama.

Konfigurasi ulang otomatis: Melalui logika otomatisasi pengumpan (FA), relai mengoordinasikan sakelar yang berdekatan untuk mentransfer bagian yang tidak rusak ke sumber daya cadangan, mempersingkat waktu pemulihan dari jam ke menit atau bahkan detik.

Kontrol Beban dan Respon Permintaan yang Tepat

Selama periode keseimbangan pasokan-permintaan listrik yang ketat, jaringan pintar menggunakan mekanisme respons permintaan (DR) untuk mengatur beban di sisi pelanggan. Relai bukan lagi sekedar “saklar keras”; mereka bekerja bersama dengan platform agregasi beban:

Respons harga waktu penggunaan: Berdasarkan sinyal harga, relai secara otomatis terputus atau disesuaikanbeban kritis (misalnya, AC, pengisi daya EV).

Pelepasan beban darurat: Ketika frekuensi turun, relai secara berurutan memutus beban yang dapat diinterupsi sesuai prioritas, sehingga mencegah pemadaman listrik skala besar.

Menurut statistik Departemen Energi AS, bangunan komersial yang menggunakan relai cerdas untuk merespons permintaan dapat mengurangi beban puncak musim panas sebesar 15%–25%, dengan dampak minimal terhadap kenyamanan penghuni.

Koneksi Jaringan Ramah dari Sumber Daya Energi Terdistribusi (DER)

Integrasi luas fotovoltaik (PV), tenaga angin, penyimpanan energi, dan kendaraan listrik mengubah jaringan distribusi dari sistem “radial satu arah” menjadi sistem “interaktif dua arah”. Tugas utama relay pada titik interkoneksi DER meliputi:

Deteksi anti-islanding aktif : Ketika tegangan listrik hilang, relai dengan cepat memutus generator yang didistribusikan untuk mencegah operasi islanding yang dapat membahayakan personel pemeliharaan.

Kontrol penghalusan daya : Tergantung pada kondisi cuaca, relai secara dinamis mengganti perangkat penyimpanan energi atau menyesuaikan keluaran inverter untuk memperlancar fluktuasi daya.

Koordinasi multi-sumber : Dalam microgrid, relai berfungsi sebagai “saklar gerbang” untuk menyalurkan berbagai sumber energi sesuai dengan prioritas ekonomi atau lingkungan

Manajemen Kesehatan Peralatan Siklus Hidup Penuh

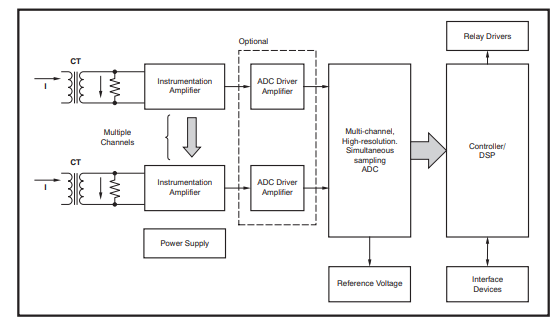

Relai cerdas modern menggabungkan sensor suhu, tegangan, dan arus bawaan, dan mendukung protokol komunikasi IEC 61850. Mereka dapat mengunggah data status seperti jumlah pengoperasian, keausan kontak, dan waktu pengoperasian. Platform pemeliharaan, dikombinasikan dengan model pembelajaran mesin, memprediksi sisa masa pakai relai, memungkinkan pemeliharaan berdasarkan kondisi dibandingkan pemeliharaan terjadwal, sehingga mengurangi biaya O&M sekitar 30%–40%.

Peningkatan Nilai Tiga Dimensi Relai di Smart Grids

Tren Perkembangan Masa Depan: Dari Aktuator ke “Edge Decision Node”

Integrasi Intelijen dan AI

Relai generasi berikutnya akan mengintegrasikan chip edge AI, memungkinkan pengenalan fitur bentuk gelombang lokal untuk membedakan antara “kesalahan sementara yang disebabkan oleh petir” dan “korsleting permanen”, dan secara mandiri memilih strategi penutupan kembali—menghindari dampak sekunder pada sistem dari penutupan kembali secara buta. Relai cerdas yang belajar mandiri diharapkan akan memasuki proyek percontohan sekitar tahun 2028.

Ditentukan Perangkat Lunak dan Virtualisasi

Dengan munculnya konsep sistem tenaga yang ditentukan perangkat lunak, logika proteksi relai tidak lagi dikodekan sebagai parameter perangkat keras tetap, namun akan dimuat sesuai permintaan melalui aplikasi berbasis cloud. Misalnya, perangkat keras yang sama dapat menjalankan strategi “PV anti-reverse-power” di siang hari dan beralih ke strategi “manajemen pengisian/pengosongan penyimpanan energi” di malam hari, sehingga mencapai “satu perangkat, banyak kegunaan.”

Pengoperasian Frekuensi Tinggi dan LuasSemikonduktor Celah Pita

Pematangan perangkat silikon karbida (SiC) dan galium nitrida (GaN) mendorong solidrelai keadaan menuju peralihan frekuensi tinggi tingkat MHz. Hal ini akan mengurangi volume relai yang digunakan pada transformator elektronika daya (PET) dan jaringan distribusi DC tegangan menengah (MVDC) hingga lebih dari 50%, sekaligus mengurangi rugi-rugi sebesar satusepertiga dari solusi konvensional.

Pengoperasian dan Pemeliharaan Berbasis Kembar Digital

Di masa depan, setiap relai akan memiliki “cermin virtual” dalam platform kembar digital, yang mencerminkan keadaan listrik, termal, dan mekanisnya secara real time. Melalui simulasi, potensi mode kegagalan dapat diprediksi beberapa minggu sebelumnya, sehingga memungkinkan penggantian pada rentang waktu yang optimal—benar-benar mencapai “zero unplanned downtime.”

Kesimpulan

Sebagai komponen jaringan pintar yang “kecil namun penting”, relai telah berevolusi dari saklar elektromekanis sederhana menjadi terminal cerdas multifungsi yang mengintegrasikan penginderaan, komunikasi, kontrol, dan komputasi. Mereka memainkan peran yang tak tergantikan dalam meningkatkan efisiensi pemanfaatan energi, meningkatkan keandalan pasokan, dan memastikan keamanan sistem. Menghadapi jaringan listrik masa depan dengan penetrasi energi terbarukan yang tinggi, konten elektronik berdaya tinggi, dan digitalisasi yang tinggi, relai akan terus berkembang menjadi lebih cerdas, lebih cepat, lebih fleksibel, dan lebih dapat diandalkan. Inovasi teknologi, ditambah dengan upaya standardisasi, akan bersama-sama mendorong industri relay untuk memberikan dukungan mendasar yang kuat bagi tujuan netralitas karbon global.
