Rumah / Berita / Berita Industri / Relai energi baru FH67NE 200A/270A | Sakelar 1000VAC Arus Tinggi untuk Fotovoltaik, Penyimpanan Baterai & Peralatan Industri

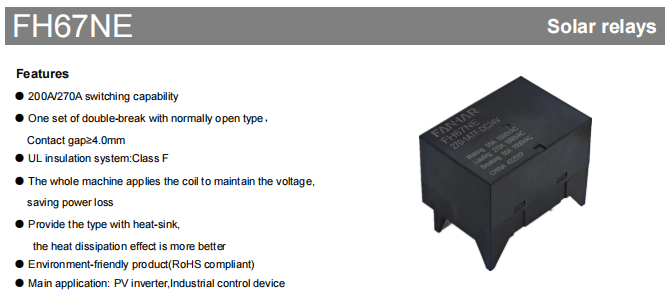

Ikhtisar Produk
Itu FH67NE adalah kinerja tinggi, daya tinggi relai energi baru dikembangkan oleh Zhejiang Fanhar Electronics (FANHAR) untuk energi baru fotovoltaik dan aplikasi industri beban tinggi. Ini tersedia dalam dua pilihan kemampuan peralihan kontak – 200A dan 270A – menampilkan satu set kontak putus ganda, biasanya terbuka dengan celah kontak 4,0 mm atau lebih besar. Memanfaatkan AgSnO₂ sebagai bahan kontak, relai dapat beralih hingga 220A (versi 200A) atau 275A (versi 270A) pada 1000VAC, dengan kapasitas peralihan maksimum masing-masing 220.000VA dan 275.000VA. Dengan performa kelistrikan yang luar biasa, desain keselamatan yang ketat, dan sertifikasi internasional yang komprehensif, FH67NE telah menjadi komponen switching inti dalam aplikasi yang menuntut seperti inverter PV, sistem penyimpanan energi, dan peralatan kontrol industri.
Ketika kapasitas terpasang PV global terus meningkat dan industri penyimpanan energi berkembang pesat, sistem energi baru memberlakukan persyaratan yang semakin ketat pada relai dalam hal kemampuan membawa arus tinggi, margin keselamatan tegangan tinggi, dan keandalan jangka panjang. FH67NE merupakan produk relai energi baru andalan Fanhar yang dikembangkan sebagai respons terhadap tren industri ini, yang secara efektif menjawab kebutuhan mendesak pasar akan relai berdaya tinggi, aman, dan konsumsi energi rendah.
Panduan Seleksi: Perbandingan Versi 200A dan 270A
Itu FH67NE series offers two current ratings – 200A and 270A – with the core difference lying in the main terminal structure design, enabling engineers to flexibly choose based on actual load requirements:
| Parameter | FH67NE 200 | FH67NE 270 |
|---|---|---|
| Nilai Saat Ini (membawa) | 200A | 270A |
| Maks. Peralihan Arus | 220A | 275A |
| Maks. Kapasitas Pengalihan | 220.000VA | 275.000VA |
Kedua versi tersebut identik dalam celah kontak (≥4.0mm), kelas insulasi (Kelas F), parameter koil, dan dimensi keseluruhan. Pemilihan harus didasarkan terutama pada arus beban aktual dan kebutuhan kapasitas switching sistem.
Keunggulan Teknis Inti
Struktur Pemutus Ganda untuk Keamanan Tegangan Tinggi
Itu product features a single set of double-break, normally open contact configuration with a contact gap ≥4.0mm. The double-break design creates two series-breaking arcs during disconnection, effectively enhancing arc extinguishing capability. Combined with the large contact gap of over 4.0mm, it significantly improves electrical isolation performance under high-voltage conditions, ensuring safe disconnection at 1000VAC.
Sistem Isolasi Kelas F untuk Suhu Tinggi dan Umur Panjang
Itu UL insulation system meets Class F requirements, allowing insulation materials to withstand continuous operating temperatures of 155°C. Together with a wide operating temperature range of -40°C to 85°C, the FH67NE maintains stable electrical performance and service life even in high-temperature environments such as outdoor PV power stations and industrial distribution cabinets.
Desain Heat Sink Opsional untuk Peningkatan Manajemen Termal
Itu FH67NE is available with an optional heat sink model, offering significantly better heat dissipation than the standard version. This design is particularly suitable for applications involving sustained high-current conduction or high ambient temperatures, effectively reducing relay temperature rise and extending electrical life.
Sesuai Lingkungan dan Beradaptasi Secara Global
Itu product complies with RoHS environmental directives and has obtained UL, TÜV, and CQC international certifications, providing strong global market access capability.

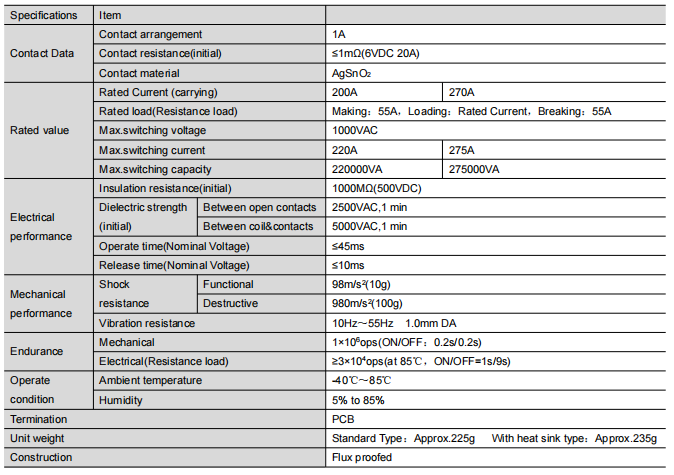

Kinerja Listrik Inti
Kemampuan Memuat
Itu FH67NE has a rated current (carrying) of 200A (270A for the 270A version). Its rated load (resistive) conditions are: Make 55A, Carry rated current, Break 55A. Maximum switching voltage is 1000VAC, maximum switching current is 220A (200A version) / 275A (270A version), and maximum switching capacity is 220,000VA (200A version) / 275,000VA (270A version).
Keandalan Kontak
Resistansi kontak awal adalah ≤1mΩ (diuji pada 6VDC 20A), memastikan kehilangan konduksi yang sangat rendah dan memenuhi persyaratan panas rendah yang ketat pada aplikasi arus tinggi.
Isolasi dan Kekuatan Dielektrik
Resistansi isolasi awal mencapai 1000MΩ (diuji pada 500VDC). Kinerja kekuatan dielektrik luar biasa: 2500VAC/1 menit antara kontak terbuka, dan 5000VAC/1 menit antara koil dan kontak, memberikan margin keamanan yang cukup untuk sistem.
Waktu Respons
Waktu pengoperasian (pada tegangan nominal) ≤45ms, waktu pelepasan (pada tegangan nominal) ≤10ms, menawarkan respons yang cepat dan andal untuk memenuhi tuntutan kontrol peralihan yang cepat dari inverter PV dan peralatan lainnya.
Spesifikasi Kumparan dan Pengoperasian Hemat Energi
Itu FH67NE is available in five coil voltage options: DC 6V, 9V, 12V, 24V, and 48V, with a rated power consumption of only 4W. Detailed parameters for each specification are as follows:
| Nilai Tegangan | Tegangan Operasi (VDC) | Tegangan Pelepas (VDC) | Nilai Saat Ini (±10%) | Resistensi Kumparan (± 10%) | Kekuatan Nominal | Mempertahankan tegangan | Tegangan Maks |
|---|---|---|---|---|---|---|---|
| DC 6V | ≤4,50 | ≥0,30 | 666,7mA | 9Ω | 4W | 55%～100%Tidak (Suhu sekitar23℃) 55%～60%Tidak (Suhu sekitar85℃) | DC 7.2V |
| DC 9V | ≤6.75 | ≥0,45 | 444.4mA | 20,3Ω | DC 10.8V | ||
| DC 12V | ≤9.00 | ≥0,60 | 333,3mA | 36Ω | DC 14.4V | ||
| DC 24V | ≤18.00 | ≥1.20 | 166,7mA | 144Ω | DC 28.8V | ||
| DC 48V | ≤36.00 | ≥2,40 | 83,3mA | 576Ω | DC 57.6V |
Catatan Operasi :.
Itu coil sustaining voltage is applied 100ms after rated voltage application, with a sustaining voltage range of 55%～100% Un (at 23°C ambient) / 55%～60% Un (at 85°C ambient).
Untuk menghindari koil terlalu panas dan rusak, jangan terus menerus memberikan tegangan melebihi tegangan penahan maksimum. Itu maximum sustaining voltage refers to the maximum voltage the relay can withstand for a short period.
Skenario Aplikasi Khas
Sebagai elemen peralihan inti dalam sistem PV, FH67NE menangani kontrol putuskan yang aman pada sisi DC dan AC. Kapasitas hantar arus tinggi 200A/270A dengan mudah mengelola kebutuhan rangkaian PV berdaya tinggi saat ini, sedangkan celah kontak ≥4,0 mm dan tegangan penahan koil-ke-kontak 5000VAC memberikan margin keamanan yang besar untuk aplikasi tegangan tinggi.
Sistem Penyimpanan Energi (ESS)
Dalam sistem penyimpanan energi baterai, FH67NE digunakan untuk kontrol dan perlindungan pengisian/pengosongan baterai. Konsumsi daya rendah yang dimungkinkan oleh desain kait magnetisnya selaras dengan persyaratan efisiensi energi ESS yang ketat, sementara rentang suhu pengoperasian yang luas memastikan pengoperasian yang stabil di lemari penyimpanan luar ruangan dan lingkungan serupa.
Untuk peralihan beban peralatan industri berdaya tinggi, FH67NE menawarkan solusi kontrol hidup/mati yang sangat andal. Ketahanannya terhadap getaran dan guncangan yang sangat baik, serta masa pakai mekanis hingga 1 juta pengoperasian, membuatnya mampu menangani berbagai lingkungan lapangan industri yang keras.
Sertifikasi dan Jaminan Mutu
Itu FH67NE series has obtained UL, TÜV, and CQC international certifications and complies with RoHS environmental standards, fully meeting the market access requirements of major global regions.
Sebagai perusahaan teknologi tinggi nasional, Fanhar Electronics telah disertifikasi berdasarkan Sistem Manajemen Mutu ISO9001, Sistem Manajemen Lingkungan ISO14001, dan Sistem Manajemen Kesehatan dan Keselamatan Kerja ISO45001. Perusahaan ini menginvestasikan 5%–8% dari pendapatan penjualan tahunannya dalam penelitian dan pengembangan dan telah mendapatkan lebih dari 40 paten model utilitas dan penemuan nasional. Sistem kontrol kualitas proses penuh yang mencakup desain, pengadaan bahan baku, dan manufaktur memastikan bahwa setiap relai FH67NE memberikan kualitas yang konsisten dan dapat diandalkan.
Kesimpulan
Itu FH67NE high-power new energy relay integrates core advantages including ultra-high current-carrying capacity (200A/270A), double-break safety structure (≥4.0mm gap), Class F insulation system, magnetic latching low-power design, and optional heat sink enhancement. As Fanhar’s flagship product for the new energy and industrial high-load markets, it has passed UL, TÜV, and CQC international certifications and complies with RoHS requirements. It is already widely used in PV inverters, energy storage systems, and industrial control equipment. Whether you are designing a high-power PV inverter or developing a high-reliability energy storage system, the FH67NE is a trustworthy key component choice.
Pertanyaan yang Sering Diajukan
Q1: Apa perbedaan utama antara versi FH67NE 200A dan 270A?

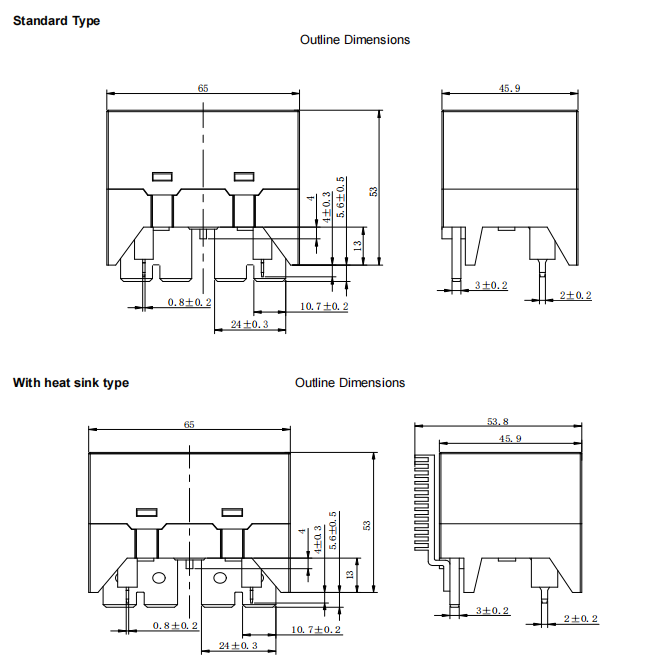

Itu core differences lie in current-carrying capacity and main terminal structure. The 270A version has a maximum switching current of 275A and maximum switching capacity of 275,000VA, with a slotted main terminal bottom; the 200A version has a maximum switching current of 220A and maximum switching capacity of 220,000VA, with a non-slotted main terminal bottom. Both versions share the same contact gap, insulation class, coil parameters, and outline dimensions.
Q2: Apa manfaat praktis yang diberikan oleh celah kontak ≥4,0 mm?
Itu large contact gap of over 4.0mm significantly improves the relay’s electrical isolation capability: ① reduces arc restrike risk, enhancing disconnection reliability; ② meets the strict clearance requirements of high-voltage applications; ③ combined with the double-break structure, forms a dual safety barrier ensuring safe operation at 1000VAC.
Q3: Untuk skenario manakah model heat sink direkomendasikan?
Itu heat sink model is particularly recommended for: ① outdoor PV power stations with high ambient temperatures; ② applications requiring prolonged high-current conduction; ③ high-reliability systems with strict temperature rise limits. Its heat dissipation is significantly better than the standard version, effectively reducing relay temperature rise and extending electrical life. However, note that the heat sink is electrically live, so a 10mm safety clearance must be maintained during installation.
Q4: Bagaimana kemampuan adaptasi lingkungan dari FH67NE?
Kisaran suhu pengoperasian -40°C～85°C, kisaran kelembapan 5%～85%. Ketahanan getaran 10Hz～55Hz/1,0mm DA, ketahanan guncangan fungsional 98m/s² (10g) dan destruktif 980m/s² (100g), memenuhi persyaratan berbagai lingkungan keras seperti stasiun PV luar ruangan dan distribusi industri.
Q5: Dapatkah sampel atau dukungan teknis diberikan?
Fanhar Electronics mendukung penyediaan sampel dan bantuan pemilihan teknis berdasarkan kebutuhan pelanggan. Untuk kebutuhan penyesuaian khusus (struktural, penyesuaian parameter, dll.), silakan hubungi tim penjualan atau dukungan teknis Fanhar untuk bantuan lebih lanjut. Pengenalan produk ini hanya untuk referensi. Spesifikasi dapat berubah tanpa pemberitahuan. Untuk dokumentasi teknis terbaru, silakan hubungi tim penjualan Fanhar.
