Apa Perbedaan Antara Relai Elektromekanis dan Relai Solid-State? – ESDM vs RSK Dijelaskan

Prinsip Kerja Relai Elektromagnetik dan Relai Solid-State

Relai Elektromagnetik (EMR)

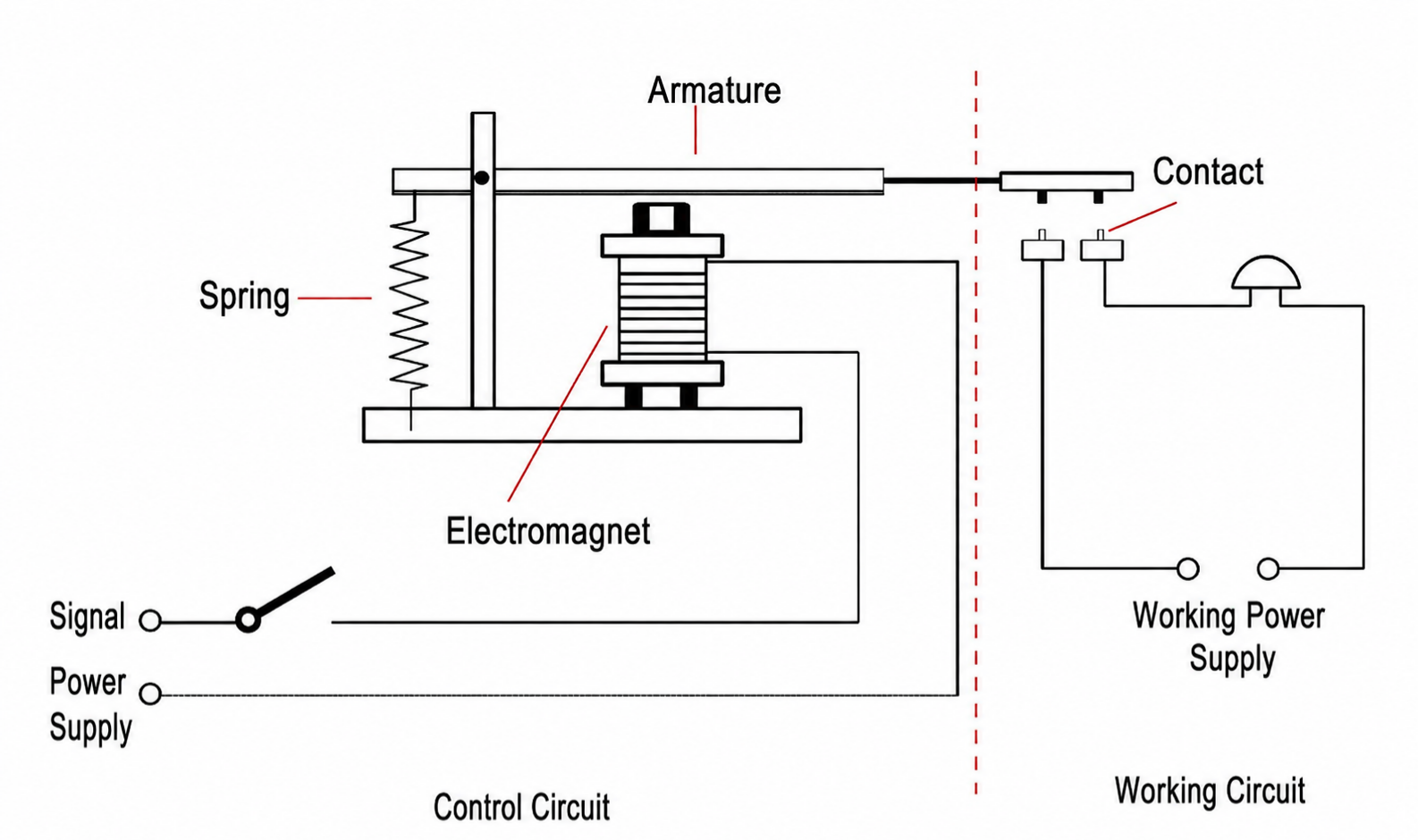

Sejarah relai elektromagnetik dimulai dari perkembangan teknologi telegraf pada abad ke-19. Pengoperasiannya didasarkan pada induksi elektromagnetik: ketika kumparan di ujung kendali diberi energi, ia menghasilkan medan magnet yang menarik jangkar, menyebabkan kontak mekanis menutup atau membuka dan dengan demikian mengendalikan rangkaian beban.

Karakteristik:

• Berisi bagian fisik yang bergerak (kontak dan angker).
• Proses kontrol menyerupai “saklar fisik”, dengan status hidup/mati yang intuitif dan jelas.
• Tergantung pada keausan mekanis, busur api, dan masalah pantulan kontak.

Relai Solid-State (SSR)

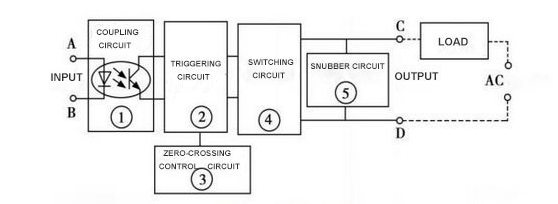

Relai solid-state adalah jenis relai baru yang muncul dalam beberapa dekade terakhir seiring dengan berkembangnya perangkat semikonduktor daya. Mereka tidak mengandung kontak mekanis secara internal dan biasanya terdiri dari komponen seperti optocoupler, thyristor (SCR), triac, MOSFET, atau IGBT. Sinyal kontrol pada ujung masukan diisolasi secara optik dan kemudian menggerakkan perangkat semikonduktor daya untuk hidup atau mati, sehingga mengontrol rangkaian beban.

Karakteristik:

• Tidak ada komponen mekanis; peralihan dicapai melalui elemen elektronik.
• Kecepatan peralihan tinggi (biasanya tingkat milidetik atau bahkan mikrodetik).
• Pengoperasian yang senyap tanpa lengkung atau keausan mekanis.
• Menyajikan penurunan tegangan maju dan arus bocor kecil.

Perbedaan Kinerja dan Karakteristik Utama

Variasi kinerja pada relai seringkali secara langsung menentukan nilai penerapannya. Perbedaan utama meliputi:

Kecepatan Peralihan

Relai elektromagnetik, yang dibatasi oleh operasi mekanis, biasanya beralih dalam waktu 5–20 milidetik. Relai solid-state, yang dikontrol sepenuhnya oleh komponen elektronik, mencapai waktu respons di bawah 1 milidetik, sehingga cocok untuk kontrol frekuensi tinggi.

Umur dan Keandalan

Umur EMR bergantung pada daya tahan kontak. Meskipun ketahanan mekanis dapat mencapai jutaan siklus, ketahanan listrik sering kali mencapai puncaknya pada ratusan ribu siklus, dengan penurunan yang signifikan pada kondisi arus tinggi atau seringnya peralihan. SSR tidak memiliki keausan mekanis, sehingga secara teoritis menawarkan masa pakai yang hampir tak terbatas. Mereka dapat beroperasi secara stabil dalam jangka panjang selama komponen elektronik tetap utuh.

Interferensi Kebisingan dan Elektromagnetik

EMR menghasilkan suara “klik” selama peralihan, dan percikan api antar kontak dapat menyebabkan interferensi elektromagnetik. SSR beroperasi sepenuhnya tanpa suara tanpa menimbulkan percikan api, sehingga sangat cocok untuk peralatan medis, laboratorium, dan komunikasi yang sensitif terhadap kebisingan.

Konsumsi Daya dan Pembangkitan Panas

EMR mengkonsumsi daya saat memberi energi pada koil, namun penurunan tegangan pada kontak sangat rendah setelah konduktif, sehingga konsumsi daya tambahan pada bagian beban dapat diabaikan. SSR menghasilkan panas yang nyata karena penurunan tegangan konduksi ketika arus beban meningkat, sehingga memerlukan desain pembuangan panas tambahan.

Isolasi dan Keamanan

EMR hampir tidak menunjukkan kebocoran arus saat kontak terbuka, sehingga memberikan isolasi yang sangat baik. SSR biasanya memiliki arus bocor yang kecil dalam keadaan mati, sehingga memerlukan perhatian khusus untuk aplikasi yang menuntut “kebocoran nol” (misalnya, instrumen pengukuran, peralatan medis).

Skenario Aplikasi dan Pertimbangan Seleksi

Pemilihan relai bergantung pada jenis beban, frekuensi kontrol, lingkungan pengoperasian, dan batasan anggaran.

Skenario yang cocok untuk relay elektromagnetik

Kontrol frekuensi rendah : Beban tradisional seperti penerangan, pemanas, dan motor.

Lonjakan arus yang tinggi : Kontak EMR lebih tahan terhadap arus masuk.

Keterbatasan anggaran : EMR menawarkan biaya rendah dengan perawatan dan penggantian yang mudah.

Skenario yang sesuai untuk relay solid-state

Kontrol frekuensi tinggi : Peralihan cepat di jalur produksi otomatis.

Lingkungan yang sensitif terhadap kebisingan : Rumah Sakit, laboratorium, instrumen presisi.

Kondisi yang keras : SSR memberikan keandalan yang lebih baik dalam pengaturan getaran tinggi atau kelembapan tinggi.

Tren Menuju Penggunaan Hibrida

Insinyur sering menggabungkan EMR dan SSR dalam sistem. Misalnya, SSR menangani peralihan cepat berfrekuensi tinggi sementara EMR menyediakan isolasi akhir atau pemutusan sirkuit darurat. Pendekatan ini memperpanjang umur sekaligus mengurangi biaya.

Perbandingan Pengujian Umur dan Keandalan

Umur adalah metrik penting dalam aplikasi teknik relai. Data eksperimen menggambarkan:

• EMR tipikal mencapai 100.000 siklus listrik pada arus terukur, yang diperluas hingga 500.000 siklus dalam kondisi beban ringan.
• Dalam kondisi yang sama, SSR dapat dengan mudah menahan puluhan juta operasi switching, dan masa pakainya sebagian besar ditentukan oleh kemampuan menahan tegangan dan pembuangan panas komponen semikonduktornya.

Selain itu, SSR biasanya mengungguli EMR di lingkungan yang sulit. Misalnya, dalam skenario kelembapan tinggi atau getaran tinggi, kontak EMR dapat teroksidasi, memantul, atau bahkan tersangkut, sedangkan SSR tetap tidak terpengaruh oleh faktor mekanis.

Tren Perkembangan Masa Depan

Dengan maraknya manufaktur pintar, Internet of Things, dan energi baru, permintaan akan relay berkembang ke arah yang baru:

Kontrol frekuensi tinggi : Karena peralatan otomasi semakin bergantung pada kontrol berkecepatan tinggi, pangsa pasar SSR akan terus berkembang.

Optimalisasi daya & termal tinggi : Kemajuan teknologi semikonduktor secara bertahap akan mengurangi kerugian konduksi pada SSR baru, sehingga mengurangi ketergantungan pada pembuangan panas.

Relai pintar : Relai masa depan dapat mengintegrasikan pemantauan status, perlindungan diri, dan kemampuan komunikasi jarak jauh, yang berkembang menuju “modul pintar.”

Relai hibrida : Menggabungkan kapasitas hantar arus EMR yang tinggi dengan kinerja peralihan kecepatan tinggi SSR, relai hibrid sedang dikembangkan oleh semakin banyak produsen.
