Apa itu Relay Pengunci?
A relai pengunci adalah jenis saklar elektromekanis atau elektromagnetik khusus. Karakteristik intinya adalah memiliki fungsi "memori posisi": hanya memerlukan pulsa arus singkat untuk mengubah status peralihannya, dan setelah sinyal kontrol dihilangkan, ia dapat mempertahankan status saat ini tanpa batas waktu (ON atau OFF) hingga menerima sinyal pulsa balik untuk mengubahnya.
Hal ini sangat berbeda dengan relay biasa (non-latching), yang harus terus menerus diberi energi untuk mempertahankan keadaannya dan akan kembali ke posisi default setelah listrik padam. Oleh karena itu, relai pengunci juga dikenal sebagai relai "bistable", relai "keep", atau relai "pengunci magnetik".
Bagaimana Cara Kerja Relai Pengunci?
Komponen Inti
Komponen utama dari relai pengunci meliputi:
gulungan : Struktur kumparan tunggal atau kumparan ganda, biasanya terbuat dari kawat tembaga resistansi rendah, digunakan untuk menghasilkan medan magnet.
Armature (juga dikenal sebagai "reed switch") : Sepotong logam kecil yang dapat digerakkan dan berfungsi sebagai "gerbang" sakelar.
Magnet Permanen (untuk tipe pengunci magnet) : Digunakan untuk menahan armature pada posisinya setelah daya dilepas.
Kait Mekanis (untuk tipe kait mekanis) : Mekanisme penguncian fisik.
Prinsip Kerja Terperinci
Ketika pulsa arus singkat diterapkan pada kumparan, medan magnet yang dihasilkan menggerakkan jangkar untuk berpindah dari satu posisi kontak ke posisi kontak lainnya, sehingga menyelesaikan atau memutus rangkaian. Poin kuncinya adalah setelah pulsa ini berakhir, armature tetap kokoh pada posisinya saat ini, mengandalkan gaya magnet (untuk jenis kait magnetik) atau kait mekanis (untuk jenis kait mekanis), tanpa memerlukan daya terus-menerus. Ini hanya akan aktif dan reset ketika pulsa terbalik diterapkan.
Dalam aplikasi seperti pengatur waktu tunda OFF, urutan pengoperasian relai pengunci belitan ganda lebih kompleks: ketika arus mengalir melalui kumparan yang disetel (S), fluks magnet dihasilkan di sirkuit magnet internal, menciptakan gaya elektromagnetik untuk menarik jangkar, menutup kontak yang biasanya terbuka dan membuka kontak yang biasanya tertutup, mempertahankan keadaan yang disetel. Ketika penundaan OFF berakhir, arus mengalir melalui koil reset (R), menyebabkan kontak yang biasanya tertutup tertutup terbuka dan kontak yang biasanya tertutup tertutup kembali.
Jenis Utama Relai Pengunci
Klasifikasi berdasarkan Mekanisme Holding
| Ketik | Mekanisme Penahanan | Keuntungan | Kekurangan | Aplikasi Khas |
|---|---|---|---|---|
| Relai Pengunci Magnetik | Magnet permanen atau sirkuit magnetik yang mengunci sendiri | Kecepatan tindakan cepat, ukuran kecil, umur panjang, tidak terpengaruh oleh kehilangan daya | Ketahanan getaran yang buruk | Meter pintar, inverter PV |
| Relai Pengunci Mekanis | Mekanisme kait fisik | Kapasitas kontak tinggi, kemampuan menahan arus lonjakan yang kuat, kinerja stabil di bawah siklus termal | Ukuran besar, kecepatan perpindahan lambat, umur relatif lebih pendek | Ukuran besar, kecepatan perpindahan lambat, umur relatif lebih pendek |
Klasifikasi berdasarkan Struktur Kumparan
| Ketik | Fitur Struktural | Metode Berkendara | Kompleksitas Kontrol |
|---|---|---|---|
| Kumparan Tunggal | Satu koil untuk mengatur dan mengatur ulang | F Dikendalikan dengan mengubah polaritas arus input (pulsa positif/negatif) | Membutuhkan sirkuit H-bridge, kompleksitas yang lebih tinggi |
| Kumparan Ganda | Kumparan "set" dan "reset" yang independen | Menerapkan pulsa ke kumparan masing-masing akan menjalankan tindakan yang sesuai | Penggerak independen ganda, kontrol sederhana dan andal |
Relai Impuls
Ini adalah jenis relai pengunci magnetik khusus dengan sirkuit kemudi elektronik terintegrasi. Tidak perlu mengubah polaritas pulsa masukan; setiap kali menerima sinyal pulsa, secara otomatis mengubah statusnya (beralih ON/OFF secara bergantian seperti saklar). Ketika daya dialirkan, rangkaian internal secara otomatis menentukan posisi relai saat ini dan memberi energi pada kumparan yang berlawanan.
Relai impuls ideal untuk mengendalikan perangkat yang sama dari beberapa lokasi menggunakan beberapa tombol, seperti memulai dan menghentikan konveyor dari beberapa titik menggunakan satu tombol di setiap lokasi.
Relai Pengunci vs. Relai Non-Pengunci: Perbandingan Terperinci
| Fitur | Relai Pengunci (Magnetik) | Relay Non-Latching (Biasa) |
|---|---|---|
| Mekanisme Kepemilikan Negara | Menggunakan magnet permanen atau sirkuit magnetik yang mengunci sendiri untuk menahan keadaan kontak, tidak memerlukan daya terus menerus | Mengandalkan energi koil terus menerus untuk menghasilkan gaya magnet dan mempertahankan keadaan kontak |
| Metode Berkendara | Hanya memerlukan arus pulsa untuk beralih status (misalnya pulsa 0,1 detik) | Membutuhkan energi terus menerus untuk mempertahankan kondisi terangkat atau putus |
| Hubungi Negara | Bistabil (keadaan tidak berubah setelah listrik padam) | Monostable (kontak diatur ulang setelah listrik mati) |
| Konsumsi Daya Statis | Nol (tidak ada daya yang dikonsumsi saat status ditahan) | Konsumsi berkelanjutan (koil membutuhkan energi jangka panjang) |
| Konsumsi Daya Dinamis | Konsumsi singkat hanya selama peralihan (misalnya, 1W × 0,1s) | Konsumsi berkelanjutan (mis., 2W × 24 jam) |
| Efisiensi Energi | Cocok untuk skenario hemat energi dengan pengoperasian jangka panjang | Cocok untuk skenario pengendalian jangka pendek atau intermiten |
| Hubungi Kehidupan | Lebih tinggi (tidak ada energi terus menerus yang mengurangi kerusakan busur api) | Lebih rendah (energisasi jangka panjang rentan terhadap oksidasi atau lengket) |
| Ketahanan Getaran | Lebih buruk (sirkuit magnet mungkin beralih secara tidak sengaja karena getaran) | Lebih baik (mengandalkan pengembalian pegas mekanis, stabilitas lebih tinggi) |
| Mendorong Kompleksitas | Membutuhkan kontrol polaritas (single coil) atau penggerak ganda (dual coil) | Hanya memerlukan rangkaian switching sederhana (misalnya, kontrol transistor/MOSFET) |
| Sirkuit Khas | Sirkuit H-bridge atau penggerak independen ganda | Sirkuit sakelar tunggal |
| Biaya | Lebih tinggi (struktur kompleks) | Lebih rendah (struktur sederhana) |
Keuntungan Inti dari Relai Pengunci
Konsumsi Daya Sangat Rendah: Ini adalah keuntungan paling menonjol dari relai pengunci. Karena perangkat ini hanya mengonsumsi daya selama peralihan status secara instan, efek penghematan energinya signifikan dalam penggunaan jangka panjang. Desain kait menghasilkan aliran arus hanya selama peralihan ON/OFF, sehingga berkontribusi signifikan terhadap penghematan energi peralatan.
Memori Status: Secara otomatis mempertahankan status terakhir setelah listrik mati, tidak memerlukan sirkuit reset. Ini sangat cocok untuk aplikasi yang memerlukan retensi status setelah listrik padam, seperti fungsi memori di sakelar pintar.
Pembangkitan Panas Kumparan Rendah: Karena tidak diperlukan energi terus-menerus, kenaikan suhu koil sangat rendah, sehingga bermanfaat untuk meningkatkan keandalan dan masa pakai peralatan.
Cocok untuk Perangkat Bertenaga Baterai: Karakteristik konsumsi daya nol statis menjadikannya pilihan ideal untuk aplikasi bertenaga baterai seperti perangkat IoT dan smart meter.
Skenario Aplikasi Utama
Otomasi Industri
Sistem penghitungan dan penyortiran industri: Memanfaatkan karakteristik bistable untuk memori keadaan.
Sirkuit kendali motor: Pada relai penundaan OFF, relai pengunci digunakan untuk mencapai kendali pengereman yang tepat.
Mesin pengemasan: Kontrol gabungan dari beberapa unit.
Tenaga dan Energi
Pengukur pintar: Konsumsi daya rendah, pengoperasian jangka panjang, memungkinkan fungsi kontrol pembayaran di muka.
Inverter PV: Peralihan yang sering, sirkuit deteksi gangguan tanah.
Catu daya DC tegangan tinggi: Peralihan sirkuit.
Pengujian dan Komunikasi
Peralatan telekomunikasi: Sistem pertukaran telepon.
Peralatan uji otomatis: Uji peralihan sinyal.
Panduan Pemilihan: Bagaimana Cara Memilih Relai Pengunci yang Tepat?
Skenario yang disarankan untuk memilih relai pengunci:
Pengoperasian jangka panjang dengan sensitivitas terhadap konsumsi daya: misalnya perangkat bertenaga baterai, terminal IoT.
Persyaratan untuk mempertahankan status setelah listrik mati: misalnya, fungsi memori di sakelar pintar, retensi status peralatan.
Pembangkitan panas koil terbatas: Lingkungan instalasi dengan kepadatan tinggi.
Kebutuhan akan pengendalian dari berbagai lokasi: misalnya, penerangan gedung, pengendalian konveyor.
Skenario yang direkomendasikan untuk memilih relai biasa:
Aplikasi yang sensitif terhadap biaya: Tidak memerlukan retensi kondisi jangka panjang, misalnya, kontrol peralatan rumah tangga yang sederhana.
Logika kontrol sederhana: Tidak memerlukan sirkuit penggerak yang rumit.
Lingkungan getaran: Relai pengunci magnetik memiliki ketahanan getaran yang lebih buruk.
Parameter Pemilihan Kunci
Jenis Kumparan: Kumparan tunggal vs. Kumparan ganda. Kumparan ganda menawarkan kontrol sederhana tetapi memerlukan lebih banyak pin, sedangkan koil tunggal menghemat ruang tetapi memerlukan rangkaian peralihan polaritas.
Peringkat Kontak: Pilih berdasarkan arus dan tegangan beban. Misalnya, beberapa produk seri dapat mengalihkan arus hingga beberapa ampere, sedangkan model yang cocok untuk rangkaian sinyal memiliki kapasitas arus yang lebih kecil.
Persyaratan Konsumsi Daya: Perhatikan daya pengoperasian koil. Produk dengan konsumsi daya sangat rendah tersedia di pasaran.
Metode Pemasangan: Pemasangan PCB, Surface Mount Technology (SMT), atau plug-in. Untuk aplikasi dengan ruang terbatas, model pemasangan permukaan ultra-miniatur dapat dipilih.
Kemampuan Beradaptasi Lingkungan: Pertimbangkan suhu, kelembapan, getaran, dll. Jenis kait mekanis menawarkan kinerja yang lebih stabil dalam siklus termal.
Tren Perkembangan Teknologi
Dengan meningkatnya permintaan global akan penghematan energi dan pengurangan emisi, relai pengunci semakin banyak diterapkan karena karakteristik konsumsi daya statisnya yang nol. Tren pembangunan utama meliputi:
Konsumsi Daya Koil yang Lebih Rendah: Terus mengurangi konsumsi daya pengoperasian dengan mengoptimalkan desain sirkuit magnetik dan menggunakan material baru.
Ukuran Lebih Kecil: Beradaptasi dengan persyaratan pemasangan kepadatan tinggi, seperti relai pemasangan di permukaan tertentu.
Kapasitas Kontak Lebih Tinggi: Meningkatkan kapasitas beban sekaligus menjaga konsumsi daya rendah.
Integrasi Cerdas: Relai impuls dengan sirkuit elektronik internal untuk kontrol yang lebih cerdas.

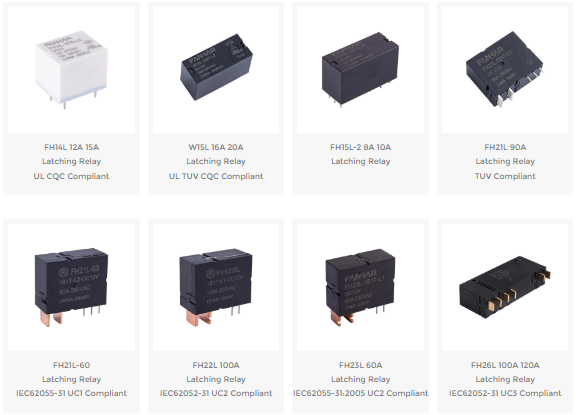

Jelajahi Produk Relai Pengunci Kami
Di FANHAR Electronics, kami memberikan kinerja tinggi relai penguncis dirancang untuk memenuhi kebutuhan rumah pintar modern, kontrol industri, sistem energi baru, dan seterusnya. Dengan lebih dari 30 seri dan ratusan spesifikasi, portofolio kami menawarkan keseimbangan sempurna antara kemampuan switching, efisiensi energi, dan keandalan
Pertanyaan yang Sering Diajukan
Q1: Apa perbedaan antara relai impuls dan relai pengunci magnet biasa?
Relai impuls memiliki sirkuit kemudi elektronik bawaan, sehingga tidak memerlukan pembalikan polaritas; setiap pulsa mengubah status secara otomatis (seperti saklar tombol tekan). Ideal untuk kontrol satu tombol multilokasi, sedangkan relai pengunci magnetik biasa memerlukan kontrol polaritas eksternal atau belitan terpisah.
Q2: Mengapa relai koil ganda umumnya digunakan dalam aplikasi pengatur waktu tunda OFF?
Karena penundaan OFF memerlukan tindakan pengaturan yang jelas (waktu mulai) dan pengaturan ulang (waktu berakhir). Relai koil ganda memungkinkan kontrol independen atas dua tindakan ini, memberikan logika pengaturan waktu yang jelas dan andal sekaligus menghindari kompleksitas ekstra dan risiko kebisingan akibat peralihan polaritas.
Q3: Berapa margin yang tersisa untuk peringkat arus kontak saat memilih relai?
Sebagai aturan umum, pertahankan arus beban di bawah 80% dari nilai kontak (untuk beban resistif). Untuk beban induktif atau kapasitif (motor, kapasitor, lampu), berikan margin yang lebih besar (disarankan <50%) dan pertimbangkan arus masuk. Selalu lihat lembar data untuk mengetahui kurva daya switching dan tegangan maksimum.
Q4: Apakah relai pengunci magnetik dapat digunakan untuk peralihan frekuensi tinggi (misalnya PWM)?
Tidak direkomendasikan. Relai pengunci magnetik dirancang untuk peralihan frekuensi rendah (paling banyak beberapa kali per menit). Pengoperasian frekuensi tinggi secara drastis memperpendek masa pakai mekanis dan meniadakan keunggulan daya nol. Untuk aplikasi frekuensi tinggi, gunakan solid-state relay atau MOSFET.
Q5: Bagaimana cara memverifikasi apakah relai yang saya pilih cocok?
Disarankan untuk membuat pengujian dengan beban aktual (termasuk kondisi lonjakan terburuk), melakukan setidaknya 1.000 siklus peralihan terus menerus, dan memantau kenaikan suhu kontak, kenaikan suhu koil, dan perubahan resistansi kontak. Lakukan juga uji getaran dan retensi daya untuk memastikan kepatuhan terhadap persyaratan lingkungan aplikasi.
