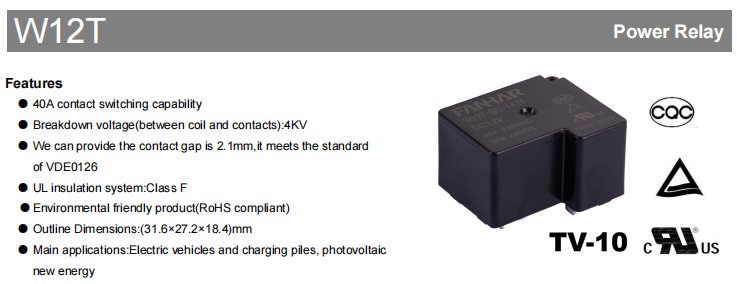

Relai Daya W12T 40A | Relai PCB untuk Pengisian EV & Sistem Fotovoltaik

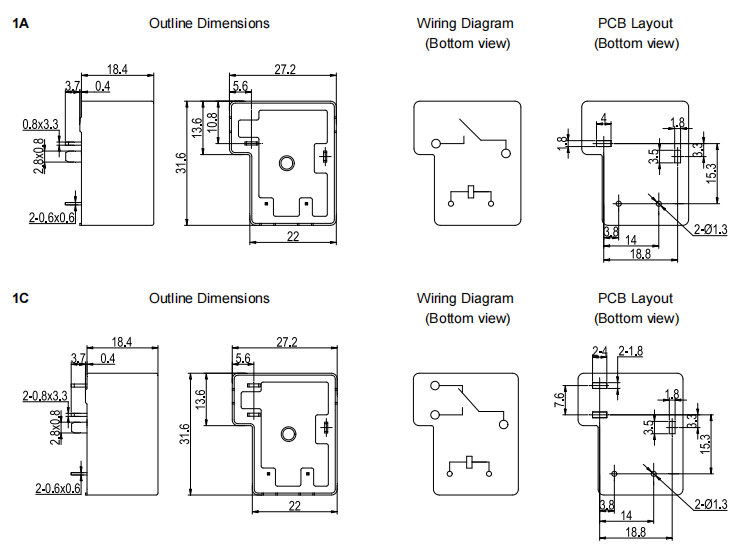

W12T adalah relai daya 40A yang diluncurkan oleh FANHAR Electronics, dirancang untuk aplikasi kontrol daya berdaya tinggi seperti kendaraan listrik, tiang pengisi daya, dan sistem energi terbarukan fotovoltaik (PV). Relai ini dilengkapi kemampuan peralihan kontak 40A, tegangan ketahanan dielektrik maksimum sebesar 4000VAC antara koil dan kontak, dan celah kontak opsional sebesar ≥2,1 mm. Selain memastikan kinerja peralihan beban tinggi, hal ini juga memenuhi persyaratan insulasi listrik dan keselamatan pada peralatan energi baru. Dengan desain pemasangan PCB yang ringkas, W12T hanya berukuran 31,6 × 27,2 × 18,4 mm dan tersedia dalam berbagai pilihan tegangan koil untuk memenuhi berbagai kebutuhan desain peralatan. Ini banyak digunakan dalam sistem kontrol tenaga energi baru.

1. Fitur Produk

Kemampuan Pengalihan Arus Tinggi 40A
W12T memiliki beban kontrol terukur 40A 250VAC. Tipe standar mendukung beban DC 20A 30VDC, sedangkan tipe BG mendukung beban DC 20A 48VDC. Kapasitas peralihan maksimum mencapai 10000VA, memenuhi persyaratan kontrol daya peralatan berdaya tinggi.

Kinerja Isolasi Tinggi untuk Peningkatan Keamanan Sistem
Untuk memenuhi kebutuhan isolasi peralatan energi baru, W12T menawarkan isolasi listrik yang sangat baik:

Tegangan ketahanan dielektrik maksimum antara koil dan kontak: 4000VAC

Tegangan penahan dielektrik antar kontak (tipe BG): 2500VAC

Resistansi isolasi awal: 1000MΩ (pada 500VDC)

Kinerja insulasi yang unggul berkontribusi terhadap peningkatan keselamatan dan keandalan operasional.

Celah Kontak Opsional ≥2.1mm
Tipe W12T BG memberikan celah kontak ≥2,1 mm, sesuai dengan standar fotovoltaik Eropa VDE0126. Hal ini memenuhi permintaan akan jarak isolasi kontak yang lebih besar pada aplikasi sistem PV tertentu.

Bahan Kontak Berkualitas Tinggi
W12T seri menggunakan AgSnO₂ (perak-timah oksida) sebagai bahan kontak. AgSnO₂ menunjukkan ketahanan erosi busur yang sangat baik, ketahanan kontak yang rendah dan stabil, konduktivitas termal yang baik, dan kinerja anti-pengelasan yang luar biasa. Ini secara efektif mengurangi busur api dan memperpanjang masa pakai relai.

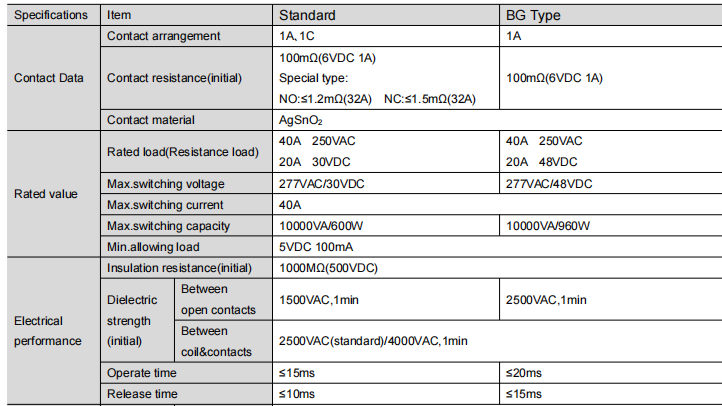

2. Parameter Kinerja

Beragam Pilihan Tegangan Kumparan
Untuk mengakomodasi beragam desain sistem kontrol, W12T tersedia dalam berbagai voltase koil, termasuk:
[Lihat tabel spesifikasi koil di lembar data asli]

Daya pengenal koil tipe standar: 900mW

Nilai daya koil tipe BG: 1400mW

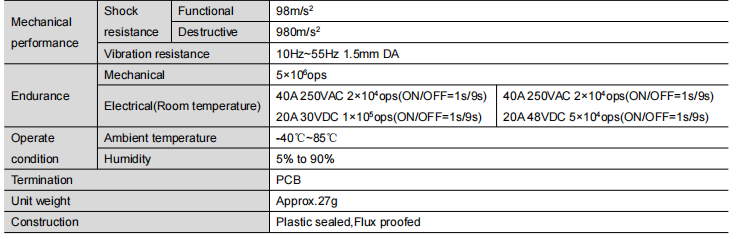

Kinerja Mekanik dan Elektrikal yang Stabil dan Andal
W12T balances mechanical and electrical endurance, maintaining stable switching performance over long-term operation. Key performance indicators:

Kehidupan mekanis: 5 juta operasi

Kehidupan listrik:

40A 250VAC: 20.000 operasi

20A 30VDC (tipe standar): 100.000 operasi

20A 48VDC (tipe BG): 50.000 operasi

Waktu pengoperasian (tipe standar): ≤15ms

Waktu rilis (tipe standar): ≤10ms

Kisaran suhu pengoperasian: -40°C hingga 85°C , cocok untuk berbagai aplikasi peralatan industri dan energi baru.

Persetujuan Keamanan Berganda

W12T has obtained several domestic and international product certifications, including: UL / cUL, TUV, CQC

Sertifikasi ini mencakup aplikasi beban AC 40A dan beban DC 20A, sehingga mendukung penggunaan produk di pasar yang berbeda.

3. Area Aplikasi Khas

Menurut lembar data produk, W12T terutama digunakan di:

Kendaraan listrik (EV)

Tumpukan pengisian kendaraan energi baru

Peralatan energi terbarukan Fotovoltaik (PV).

Kemampuan peralihan arusnya yang tinggi dan kinerja insulasinya memenuhi persyaratan kontrol daya pada aplikasi di atas.

4. Mengapa Memilih Relai Daya W12T?

Sebagai relai daya 40A yang dirancang untuk sektor energi baru, W12T menggabungkan kapasitas beban tinggi, kinerja isolasi, dan keandalan. Keuntungan utama meliputi:

Kemampuan peralihan beban AC 40A

Dielektrik hingga 4000VAC menahan tegangan antara koil dan kontak

Celah kontak opsional ≥2.1mm, sesuai dengan standar PV VDE0126

Berbagai macam tegangan koil dari 5V hingga 110VDC

Sistem isolasi UL Kelas F

Kisaran suhu pengoperasian -40°C hingga 85°C

Disertifikasi oleh UL, TÜV, CQC, dll.

Cocok untuk kendaraan listrik, tiang pengisi daya, fotovoltaik, dan aplikasi energi baru lainnya

5. Ringkasan

W12T series power relay, with its 40A high-current switching capability, 4000V high insulation withstand voltage, contact gap design compliant with VDE0126 PV standard, Class F insulation, and AgSnO₂ high-quality contact material, has become an important component choice for EV charging piles and photovoltaic new energy systems. The product has passed multiple international certifications including UL, TÜV, and CQC, and is offered in both standard and BG types with a broad selection of coil voltages, meeting diverse requirements across various application scenarios.
